HB-F1XDJ (MSX2+) を修理した思い出

この人楽しそうだな、と思って
16
まきの さとる @autani

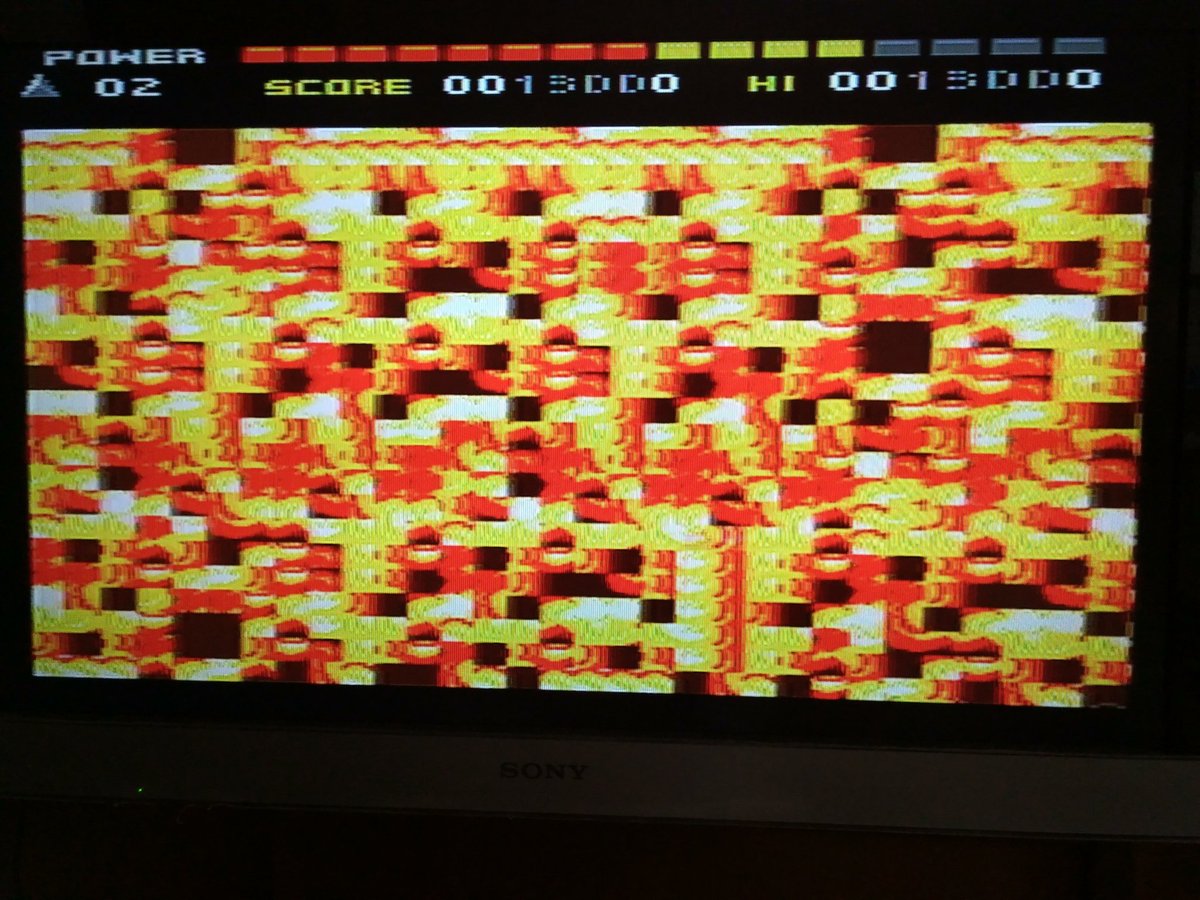

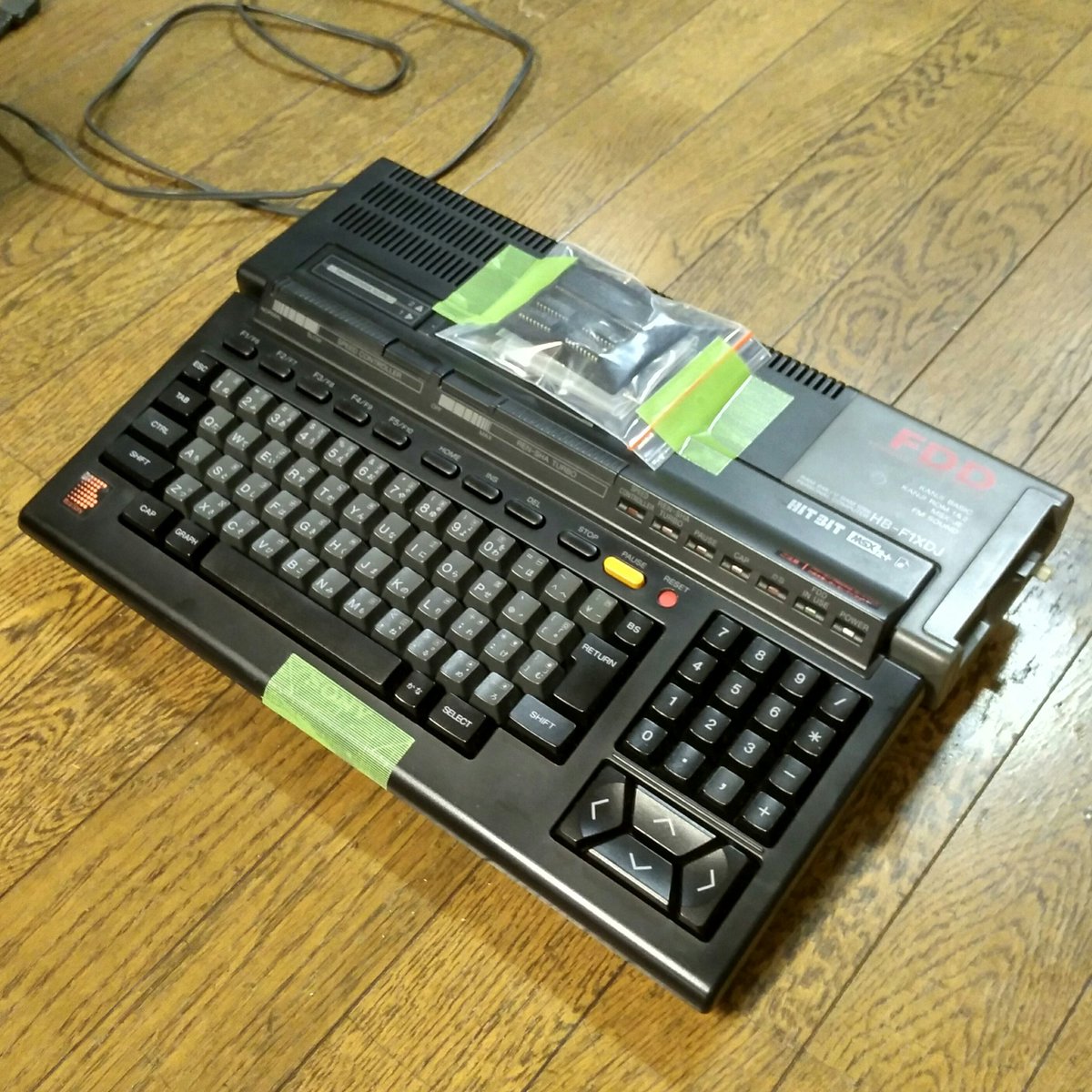

#レトロエクスプレス で保護してきたHB-F1XDJは、知った上で買ってきたけど、結構厳しい状態だなぁ pic.twitter.com/ezvpk3K7WL

2017-05-05 17:28:15
拡大
拡大
拡大
まきの さとる @autani

MSX2の調査は時間がかかりそうだから今からバラすのは止めとこう…

2017-05-05 17:30:01
まきの さとる @autani

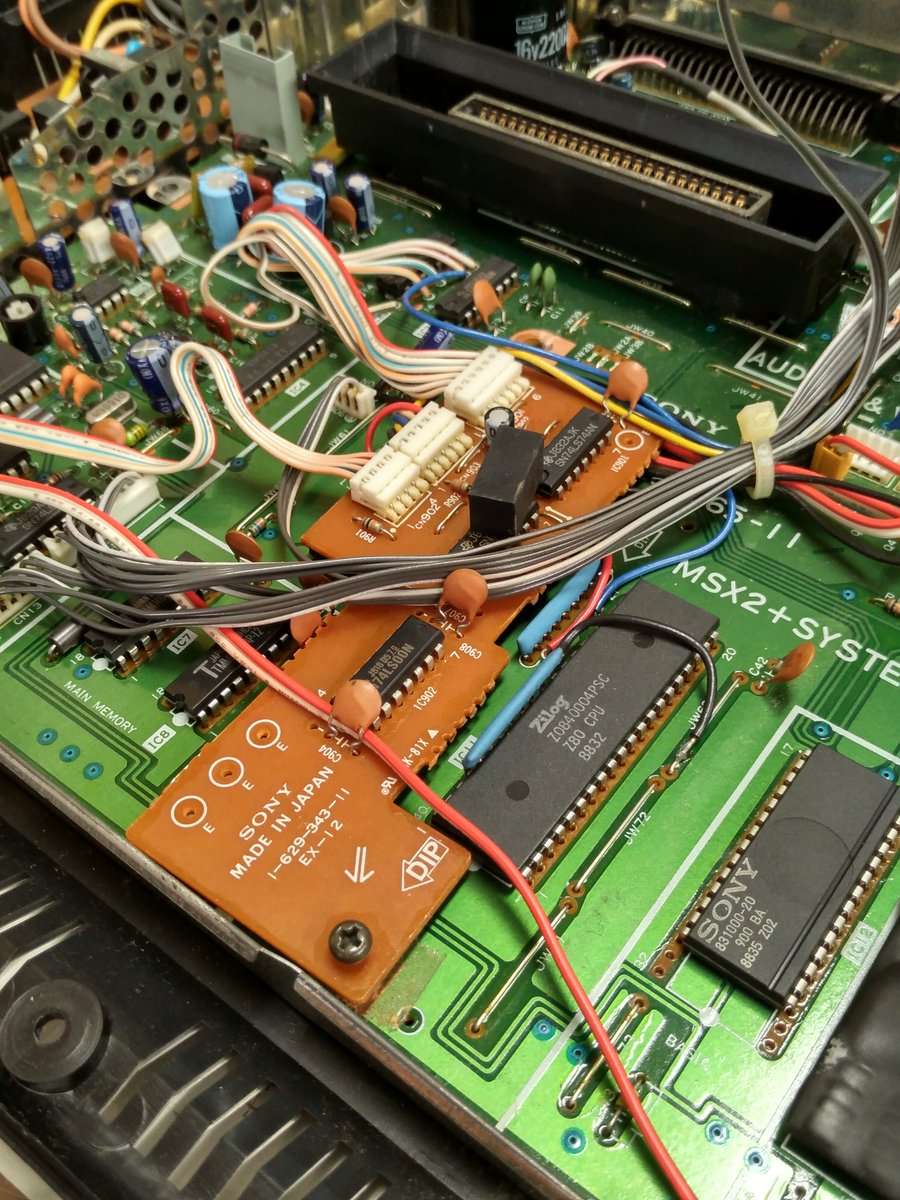

HB-F1XDJ 開腹開始。 わ~、この後付けボード的な部分は… ゴムの土台の上に置いてあって接着してあって取れない… 完全に手付けだ… 大変だっただろうなぁ pic.twitter.com/DU2nx2EgGn

2017-05-06 12:48:22
拡大
拡大
まきの さとる @autani

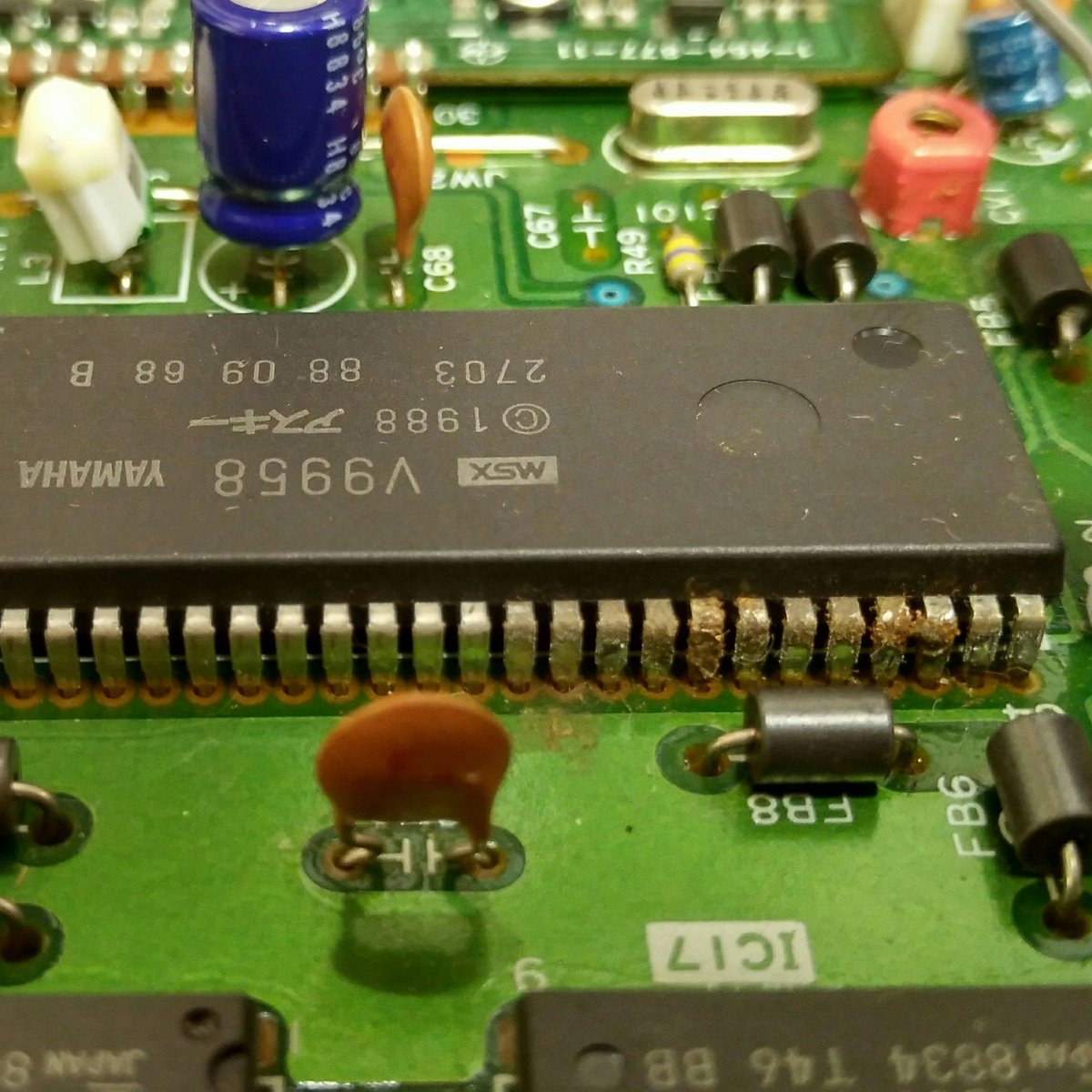

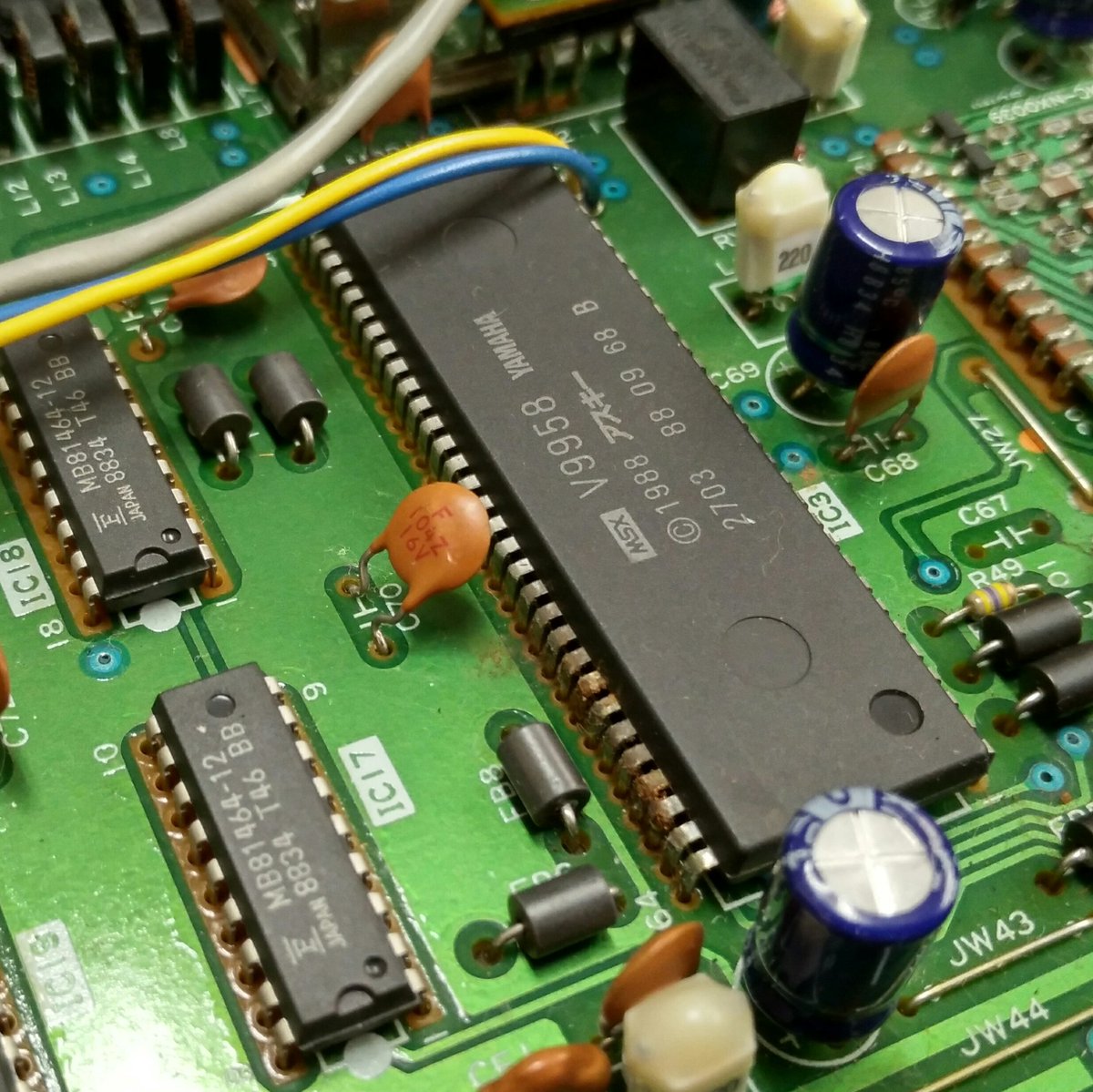

HB-F1XDJ開腹、肝心のV9958の足に錆が出ていて隣のピンと繋がってるところがあるぞ~ 場所的にドライブの真下なので直接液体はかからないと思うんだけどなぁ メインボードを外そう pic.twitter.com/eaulBHUGn2 pic.twitter.com/dnE3eru1ET

2017-05-06 12:52:25
拡大
まきの さとる @autani

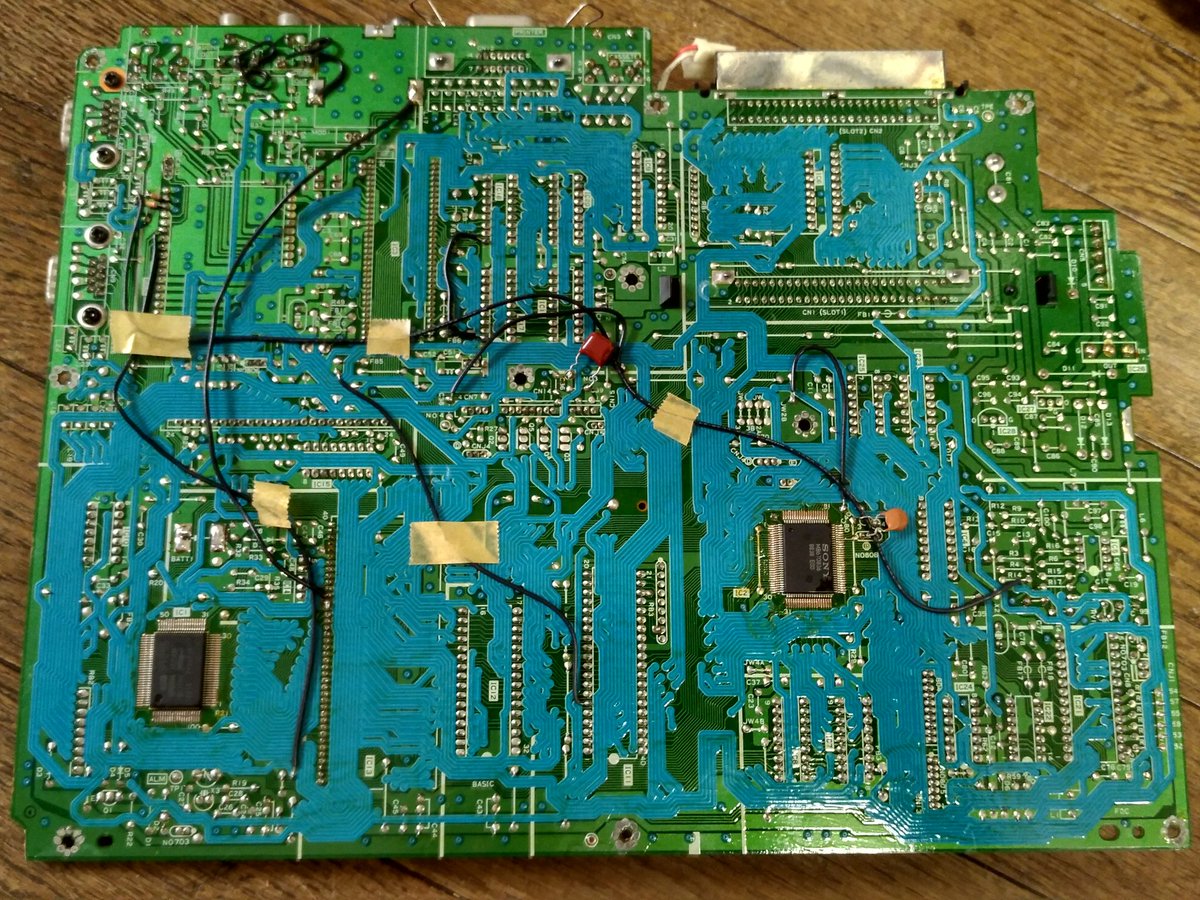

HB-F1XDJ のメインボードを取り出した。 表裏の2層基板かと思ってたら、パターンの上に更にパターンが乗っている3層+結構ジャンパーが飛んでいる… V9958の足、みごとに錆でつながっちゃっている 錆落とししたうえで洗浄かな pic.twitter.com/qHftoP4YOm

2017-05-06 13:18:33
拡大
拡大
まきの さとる @autani

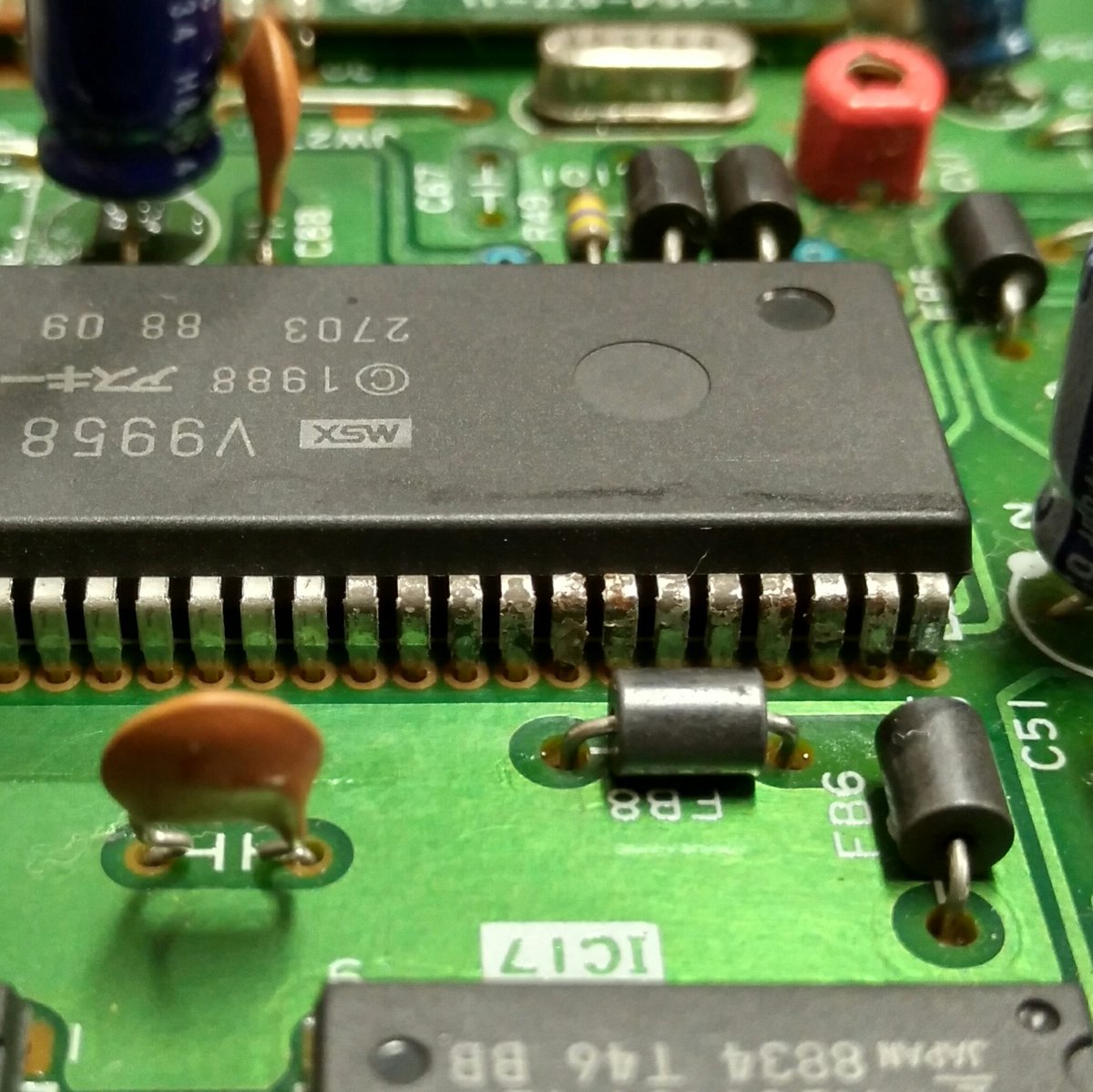

V9958の足に着いていた錆の塊を落とした。 ちゃんと最後まで落としきってハンダでコーティングしたほうがいいかなぁ? pic.twitter.com/G1tjh92xV1

2017-05-06 13:43:37
拡大
まきの さとる @autani

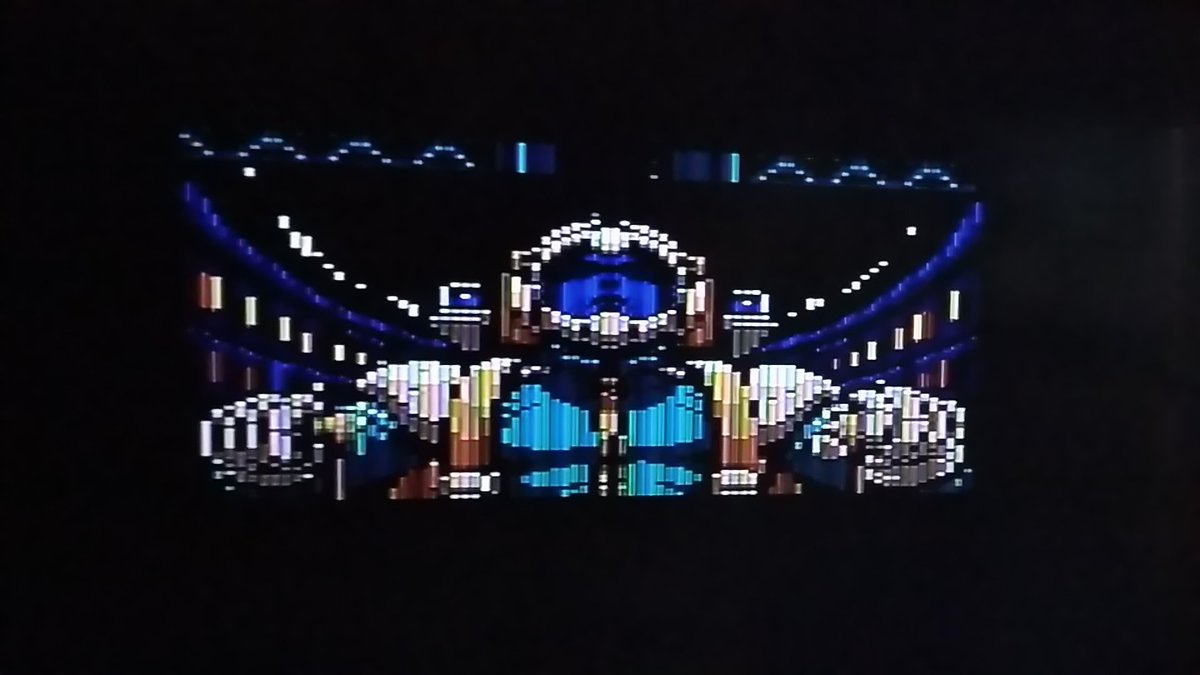

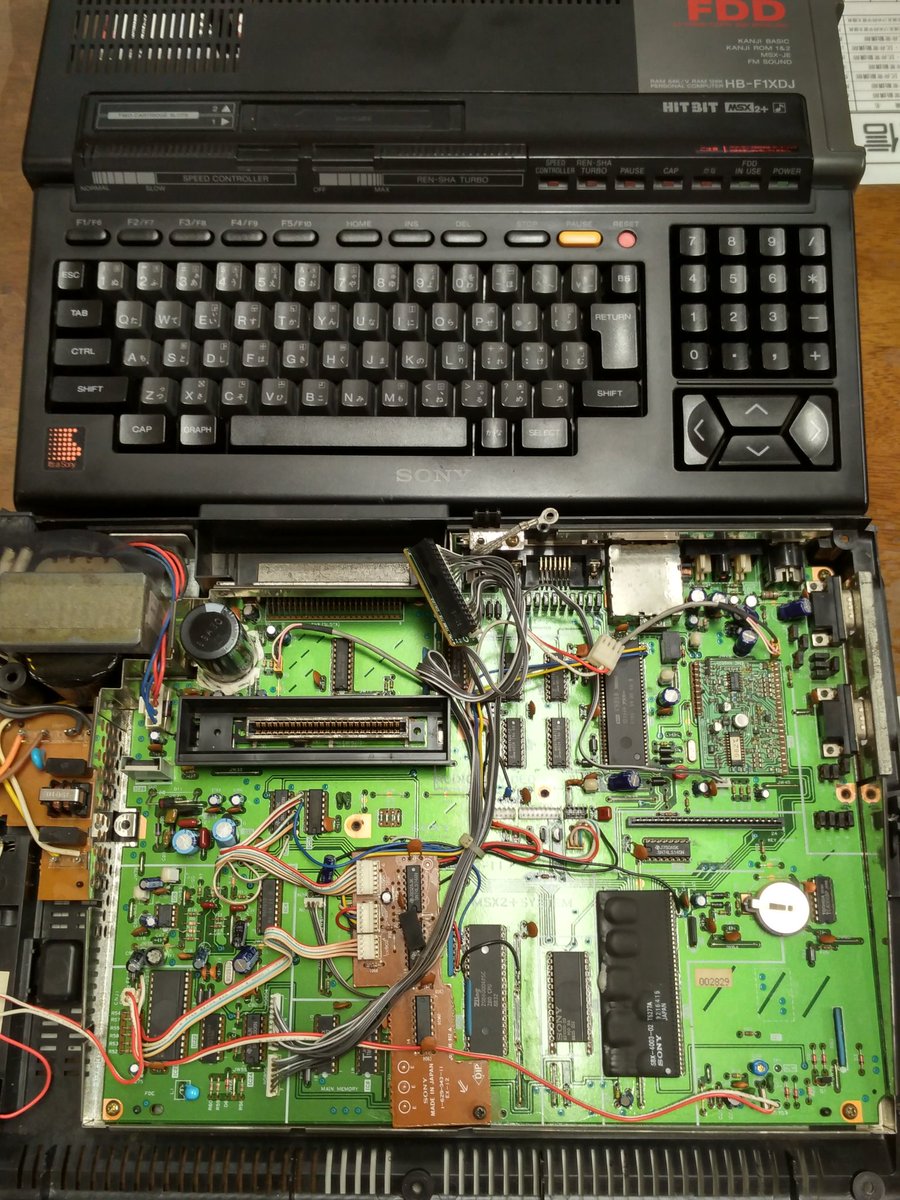

HB-F1XDJ、メインボードに諸々つないでみたけど症状は変わらず。 ステージの途中で正しく表示される部分とグシャグシャになる部分があるので、この症状から推測するとアドレスバスのどこかが浮いてるか、最悪はチップ側がいかれてるか… かな~ pic.twitter.com/eB5igsAyZj

2017-05-06 14:07:55
拡大
拡大
まきの さとる @autani

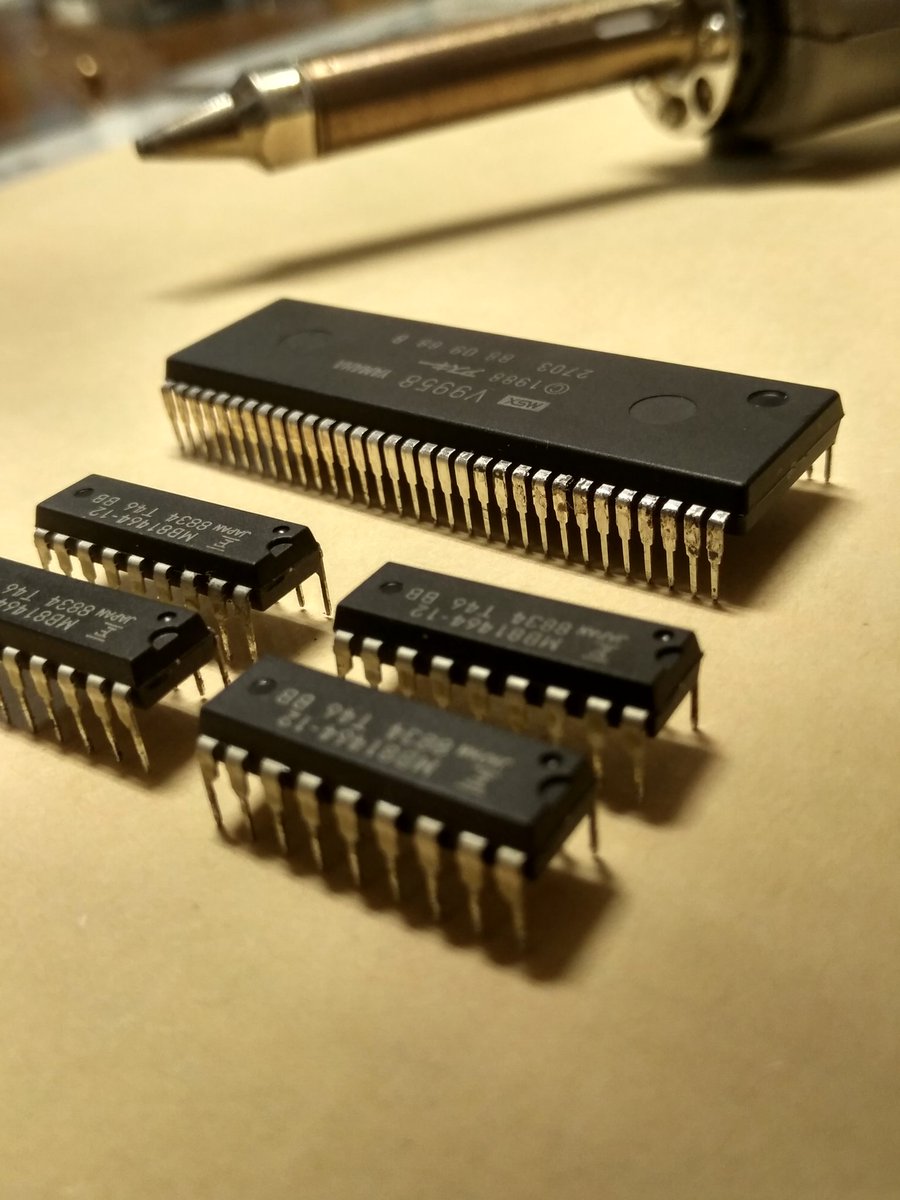

HB-F1XDJのメインボードからVDP(V9958)とDRAM(MB81464)を抜き取った。 錆びていたこと以外は何ともなくて、基板側も綺麗なんだよねー 正常なヤツと比較できる手段があればいいけど、まあどっちも交換してみるのがよさそうかな… pic.twitter.com/soQUxKZyuS

2017-05-06 18:47:01
拡大
まきの さとる @autani

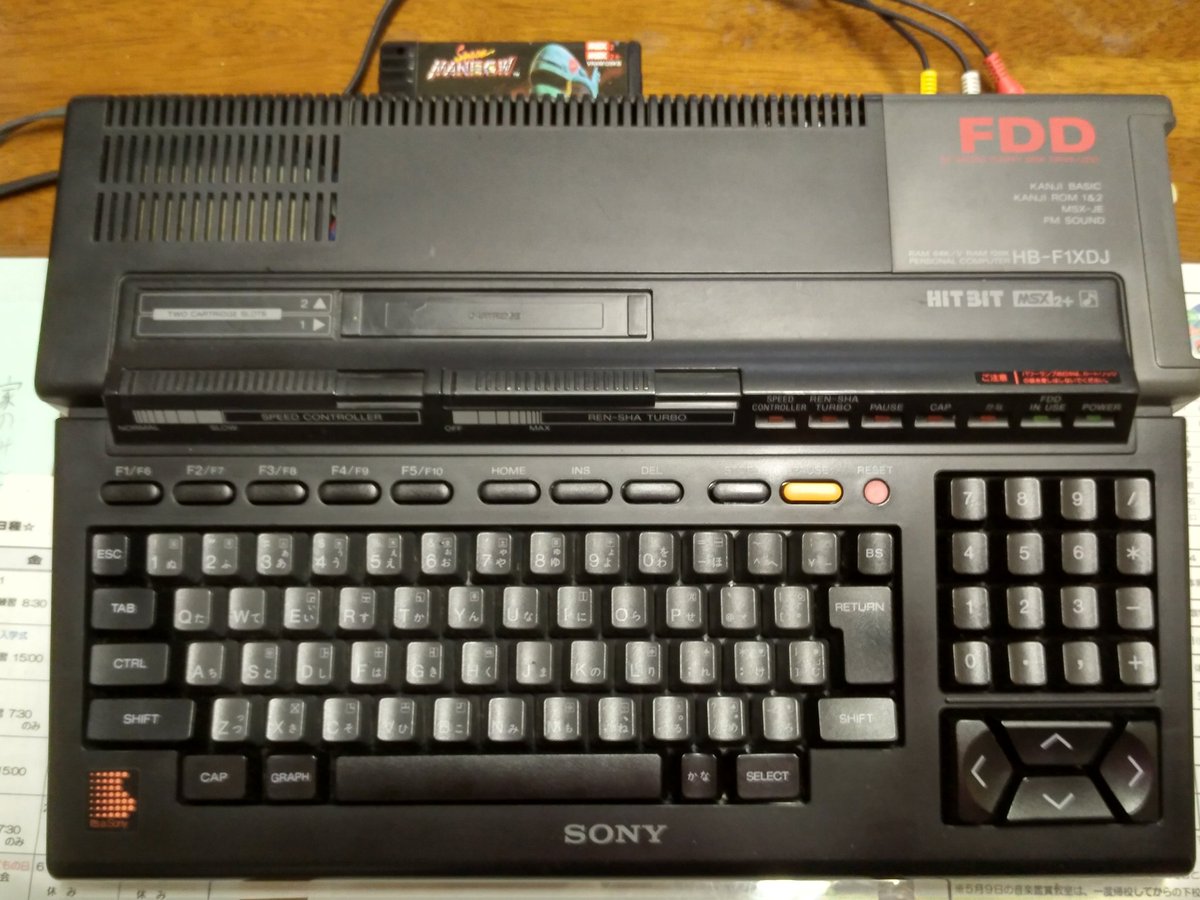

思い出補正はがっつりあると思うけど、キーボード一体型パソコンはいいね! (修理中なので余計なものがついてます) pic.twitter.com/NFq6v0WeEn

2017-05-06 21:34:45
拡大
まきの さとる @autani

ヒロセ CR22-50D-2.54DS(70) が欲しい!(ひとりごと)

2017-05-08 15:25:01
まきの さとる @autani

MSXのカートリッジスロットを修理したくて CR22B-50D-2.54DS(70) がとりあえず1つ2つ欲しいなと思って systemgear.jp/product_info.p… 単価が安いところを見つけたけど、発注は25個からで最低「5,625円+送料+税」かかるけどポチってし(字数

2017-05-09 19:15:59
まきの さとる @autani

MSXのFDDをAT互換機用のものに換装する方法を調べていて、34ピンにReady信号が必要になることを知り、PC-9821もReady信号が必要になることを知ったことから見つけた資料ページ。これは大変有難いデス! shiuntenlos.ie-yasu.com/98ma0050.htm

2017-05-09 17:54:47
まきの さとる @autani

V9958がささるICソケットが届いた。 箱が無駄にでかい pic.twitter.com/hN7Ij7JxSt

2017-05-11 13:43:08
拡大
まきの さとる @autani

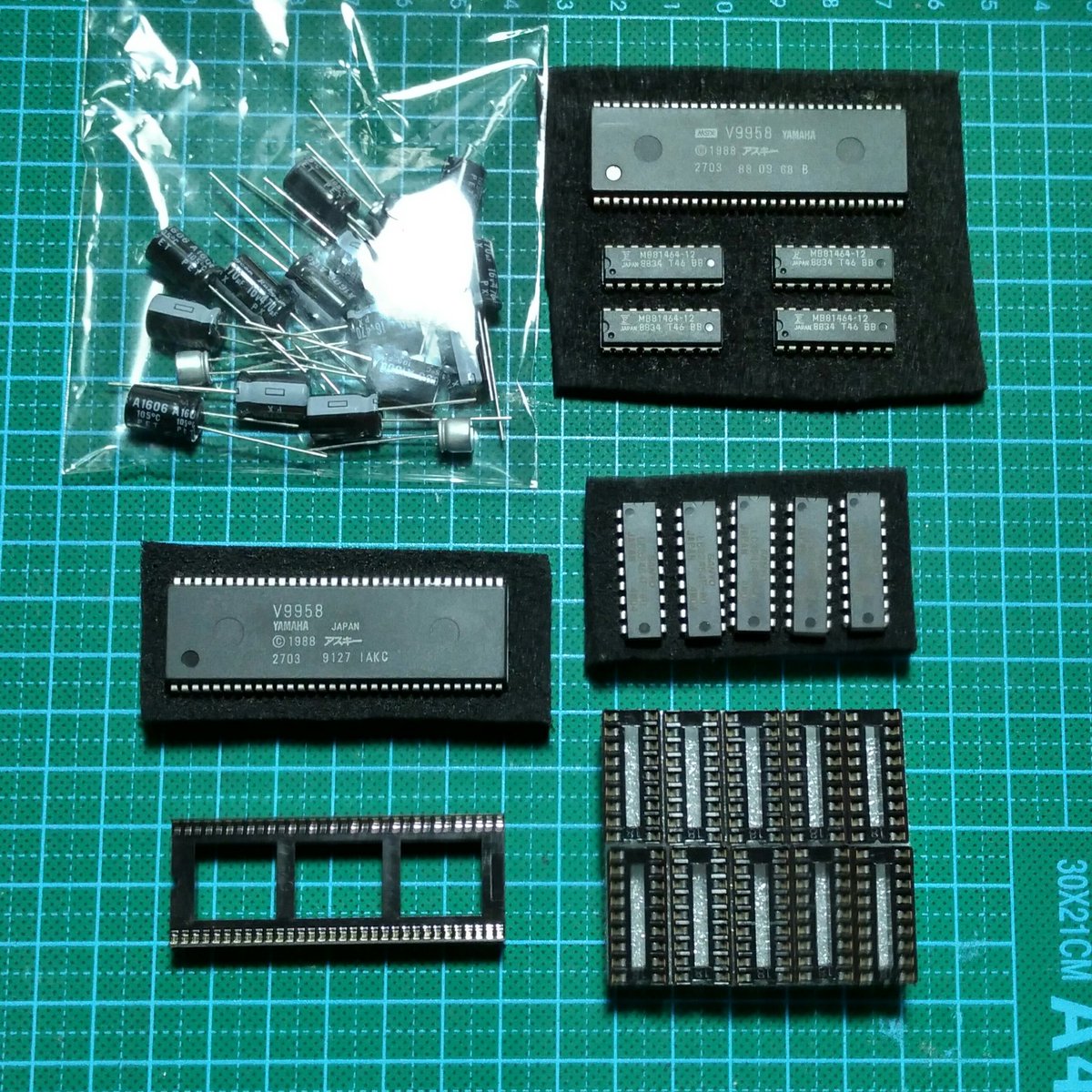

これで HB-F1XDJの修理パーツが揃ったぞ~! (右上が取り外したもの、その他は買ったもの) ちゃんと動く中古を買ったほうが安いけど、そんなことはどうでもいい ずぶ濡れ(ジャンク)の子猫ちゃん(レトロハード)を助け(修理し)たかっただけなんだ! pic.twitter.com/oeT63hIR7O

2017-05-11 14:00:44
拡大
まきの さとる @autani

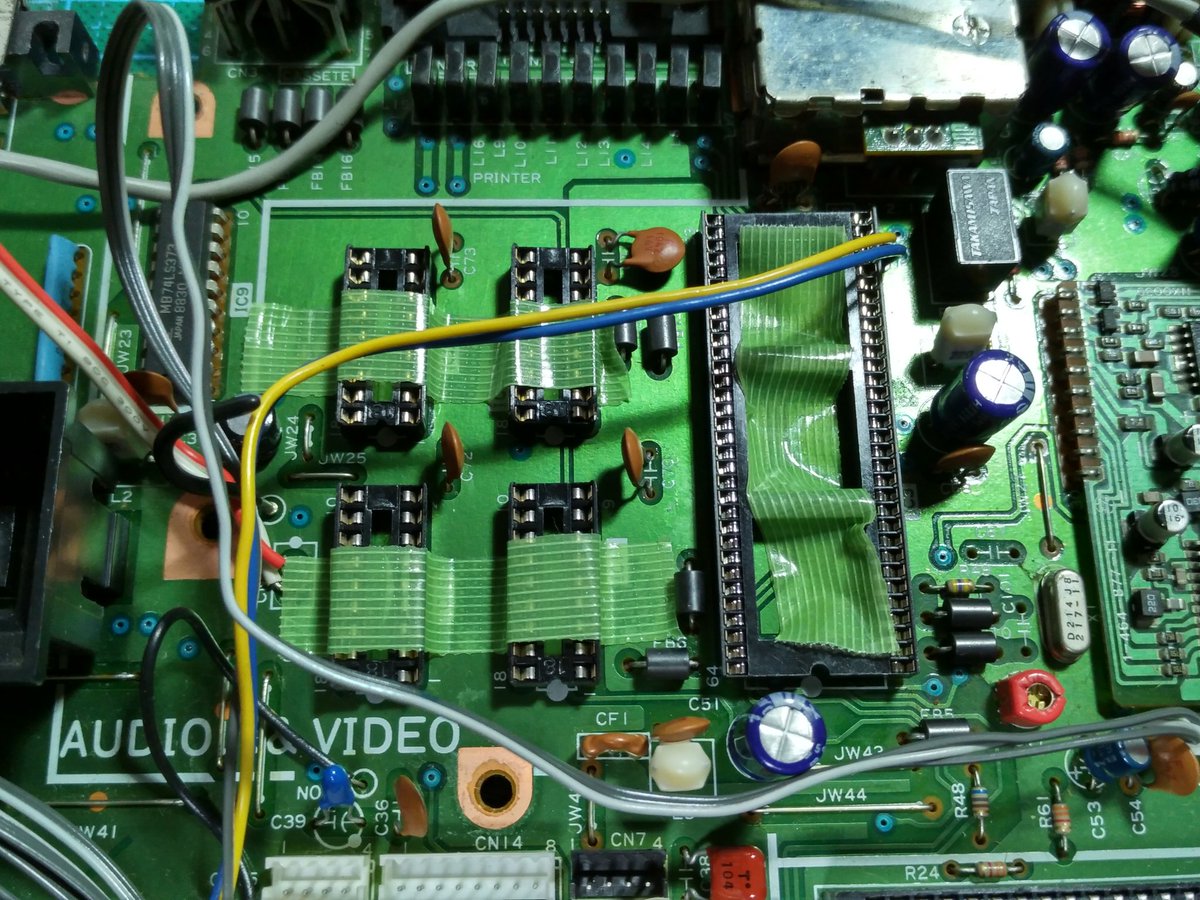

ICソケット取り付けてもクリアランスに問題無さそう 仮止めしてハンダ付け開始! pic.twitter.com/x0nl22MVI7

2017-05-11 21:04:19
拡大
焦がしエクレア @SearEclair

@autani 右端に見えるのはHIC-1?…面コンの電解液漏れチェックおわすれなく~ヽ(^o^)丿

2017-05-11 21:06:57
まきの さとる @autani

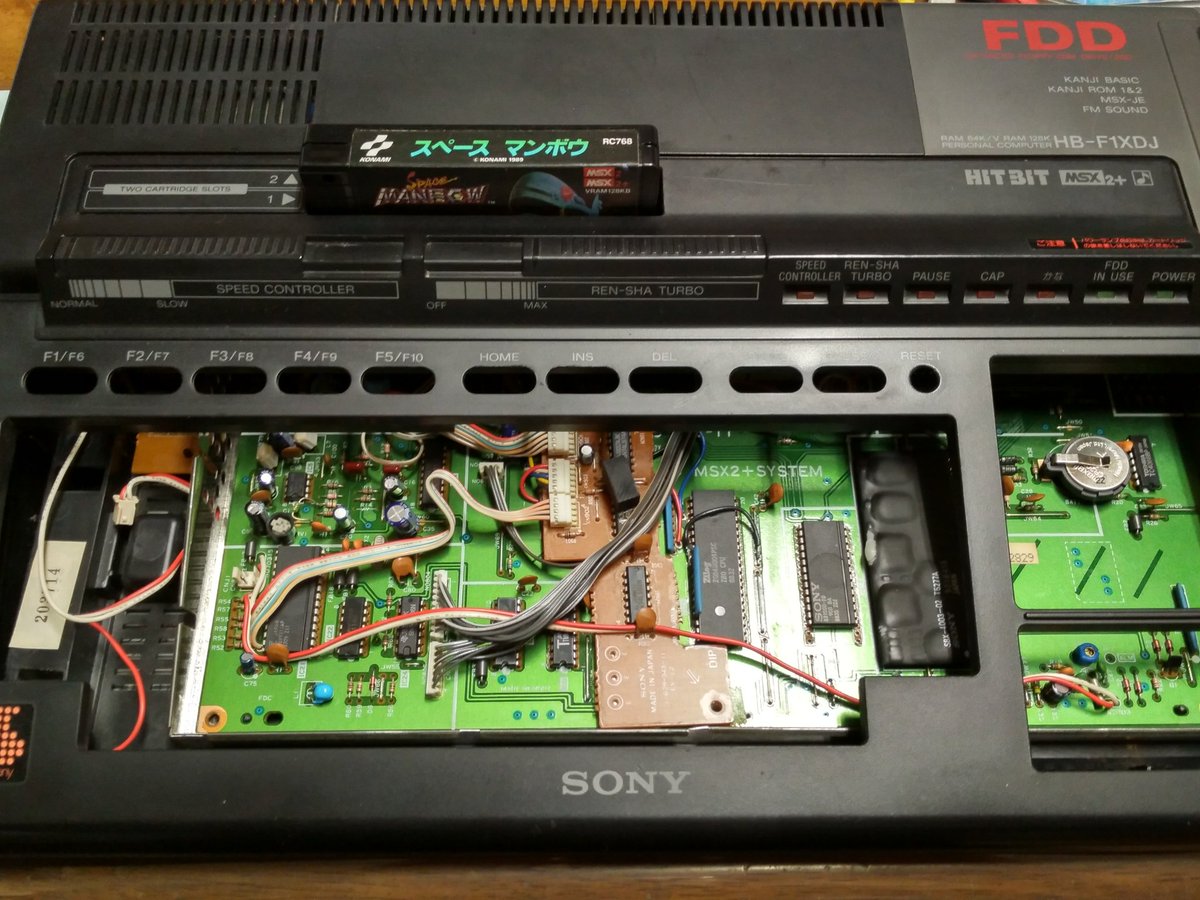

HB-F1XDJ 本体はこんな状態だけど、とりあえずキャラ化けはしなくなったよ~ pic.twitter.com/4Nxve1gAyw

2017-05-11 22:32:56
拡大
拡大
まきの さとる @autani

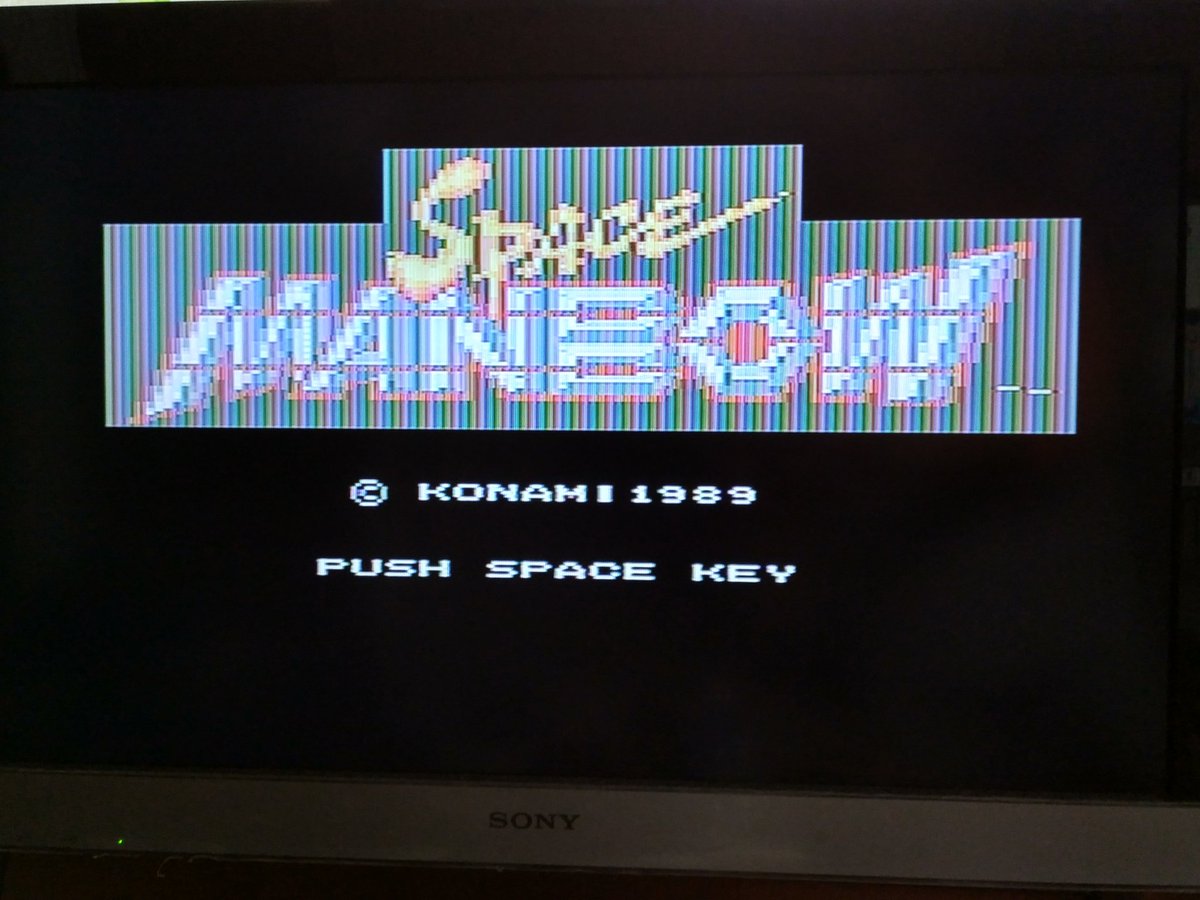

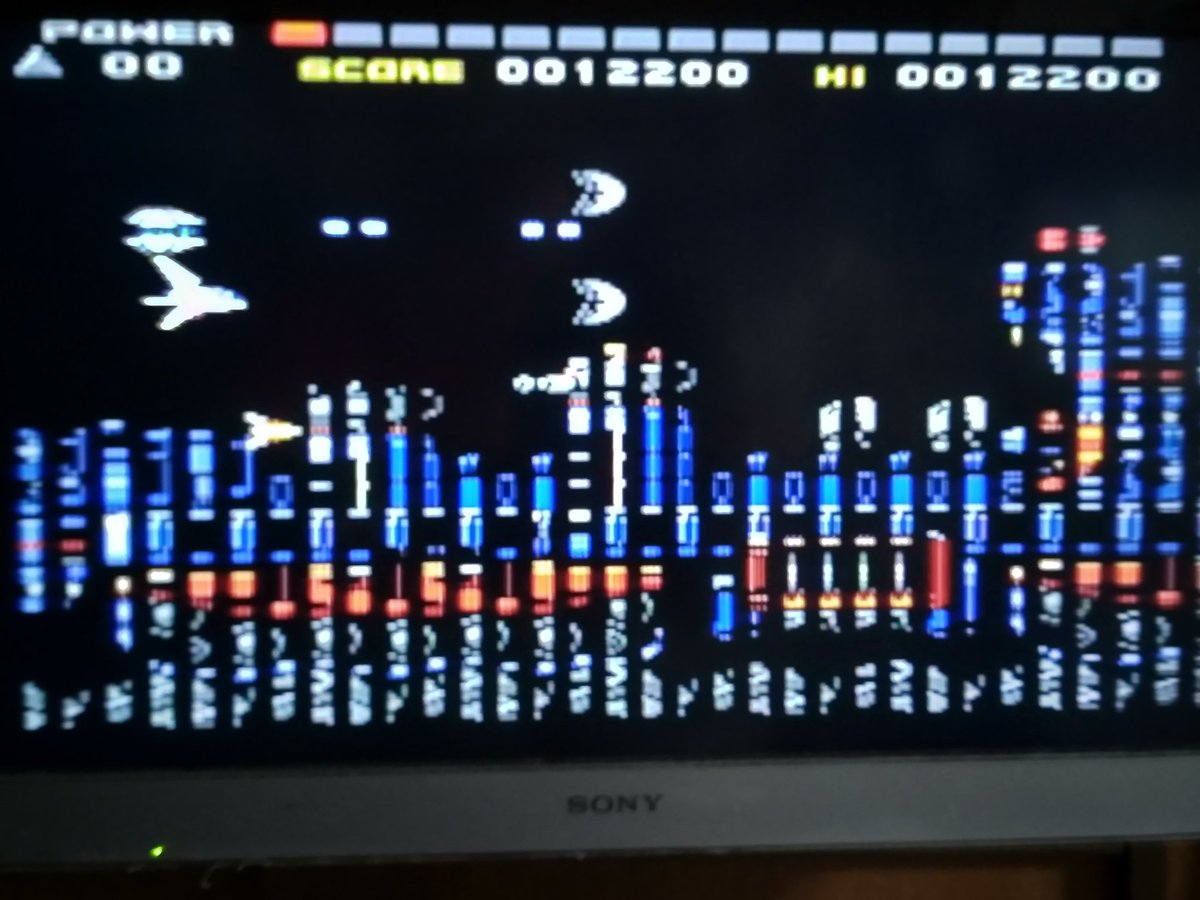

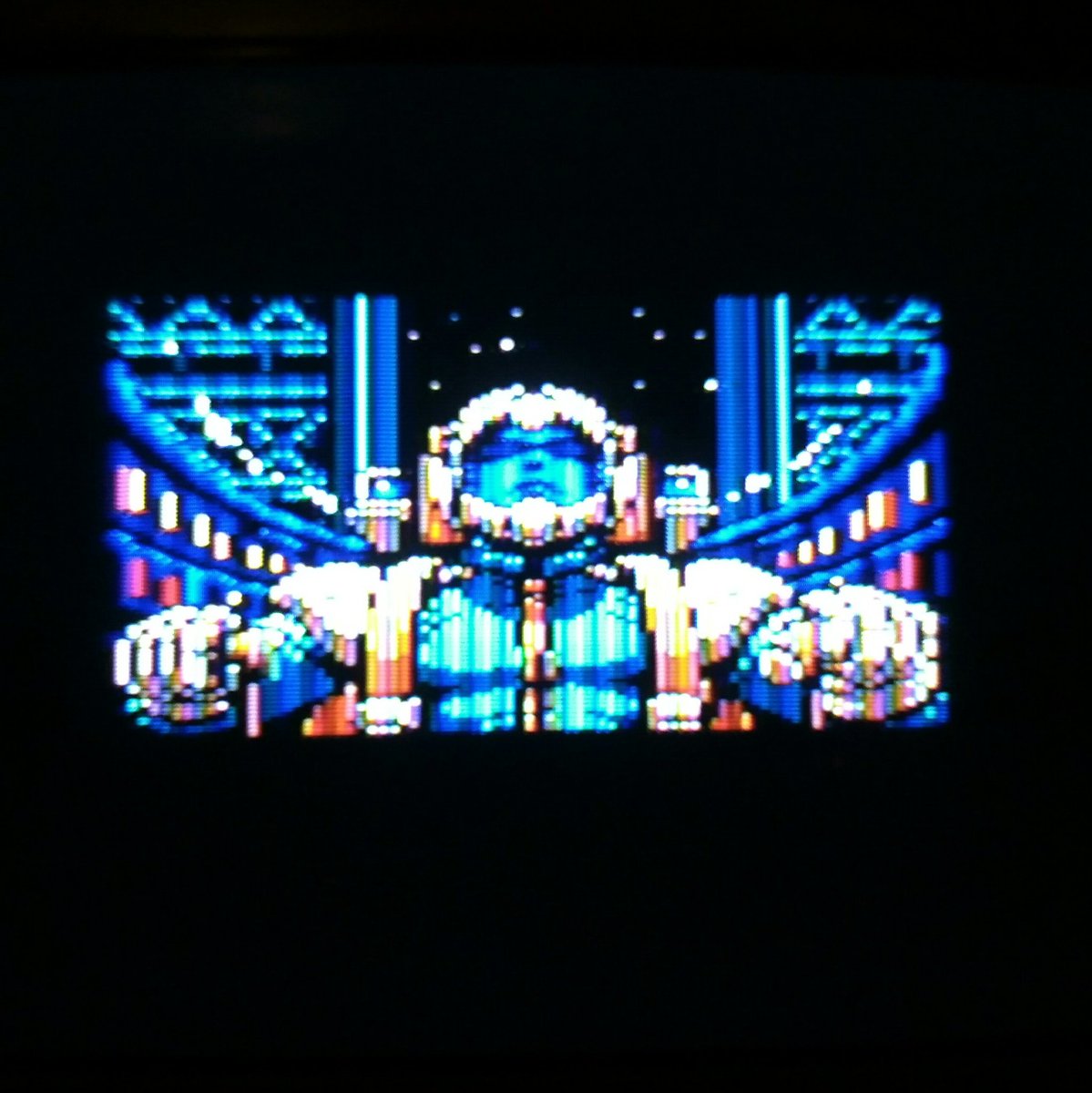

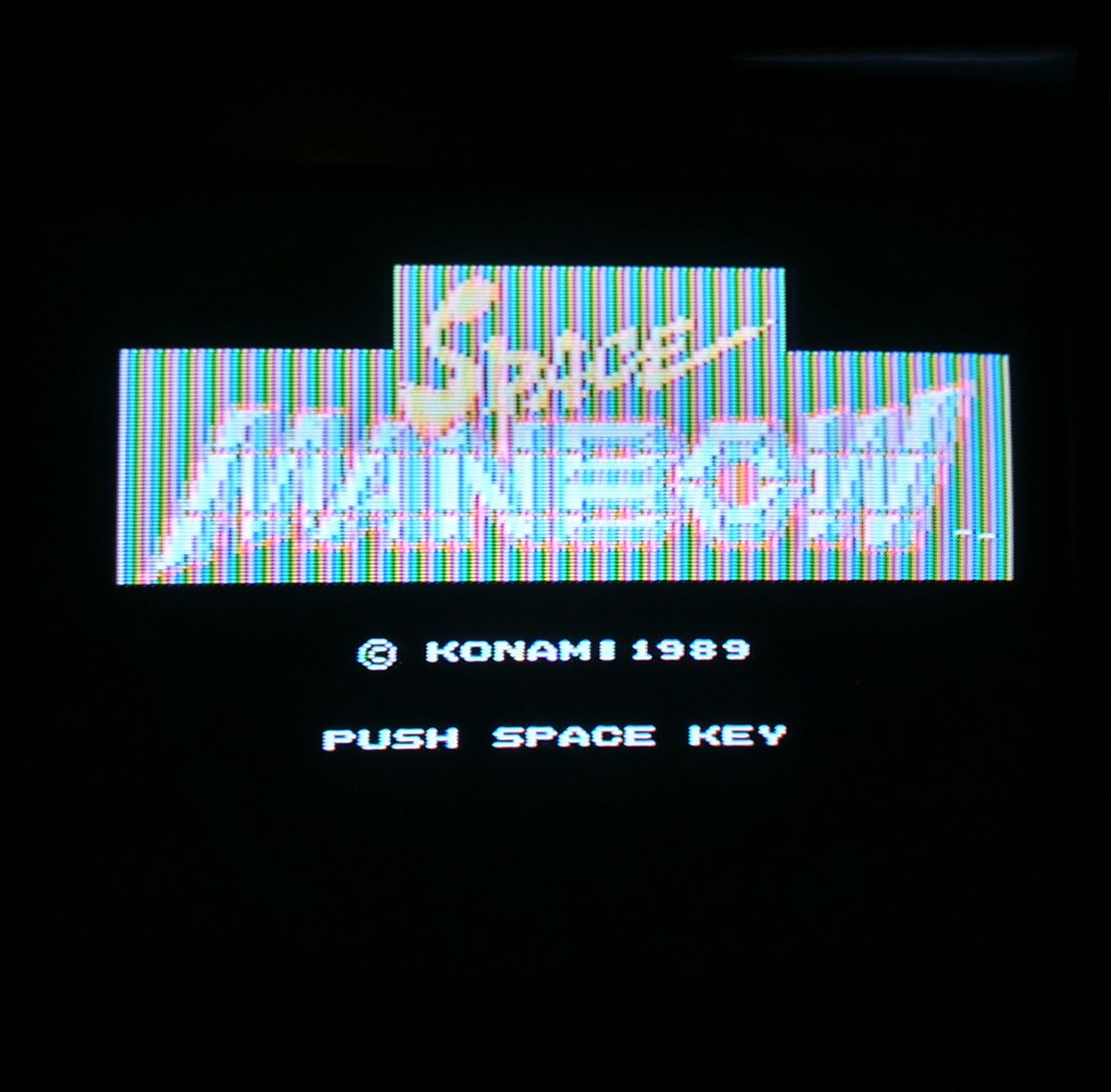

修理前→修理後(※モニタが違います) pic.twitter.com/5rm2m5cGQD

2017-05-11 22:37:02
拡大
拡大
まきの さとる @autani

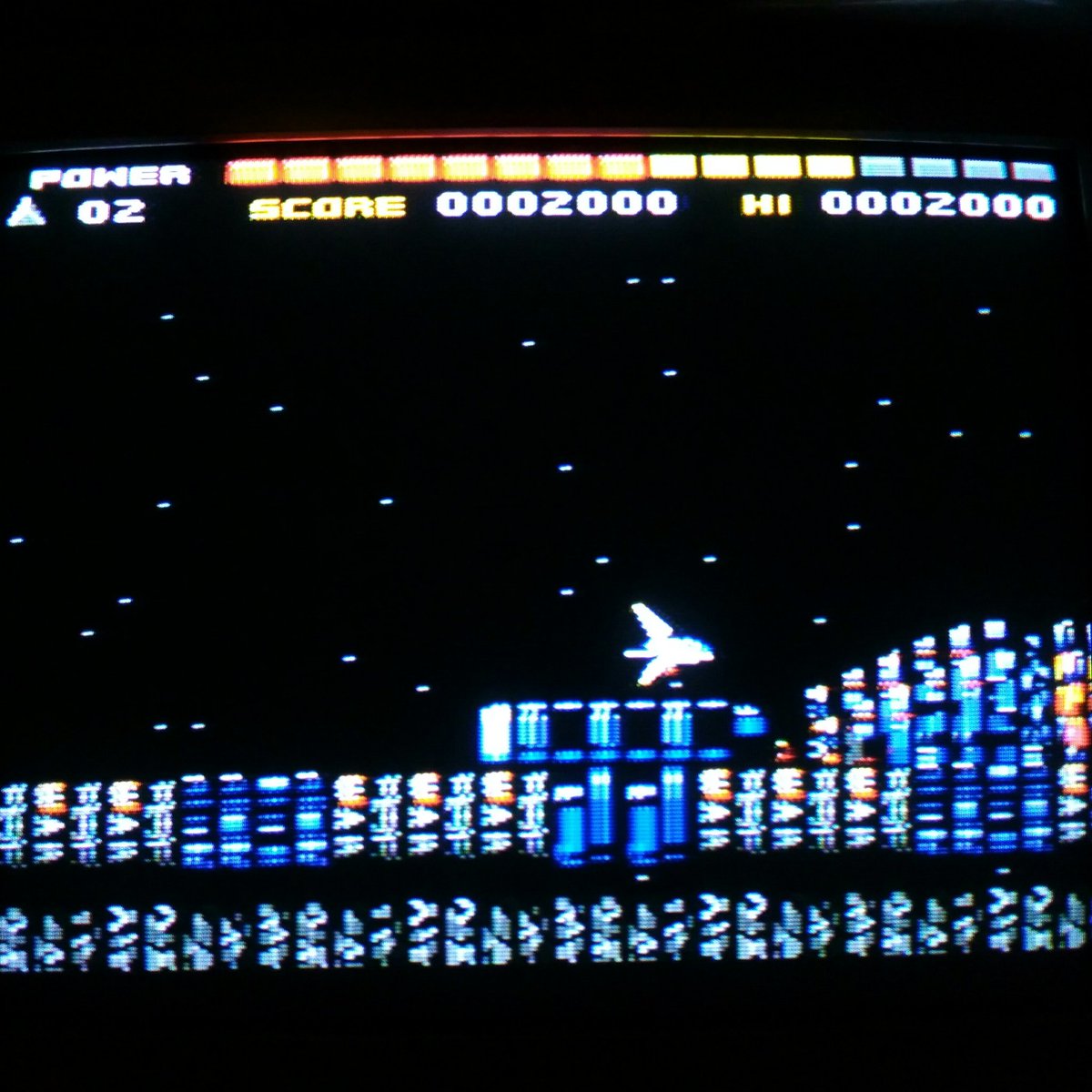

修理前→修理後(※モニタ同じ) pic.twitter.com/zKrCiOcD0I

2017-05-11 22:38:31
拡大
拡大
まきの さとる @autani

ためしにDRAMチップ4つを元のに戻してみたら故障状態が再現した(チップの順番が変わってるので微妙に違うけど)。 VDPは差し替えるの面倒臭いし、そもそも足が錆びてたので「両方交換で正解」ということにしよう! pic.twitter.com/YLD2UlF2R0

2017-05-11 23:27:12
拡大
拡大
拡大
拡大
まきの さとる @autani

せっかくVDP(V9958)もソケット化したんだし、検証しないとモヤモヤしたままになりそうなので、DRAMは交換、VDPは元に戻して動作テストしたら問題なかった。 これで「DRAMチップ故障」で確定だけど、キッカケはVDPの足に出たサビかもしれないから、両方交換に戻す。チキン。

2017-05-12 00:26:46
