『1/144 Zガンダム』について原型を担当した岬 光彰さんはどのように製作していったか

8月24日&25日、C3AFAマーケットでアワートレジャーより限定販売される『1/144 Zガンダム』の原型を担当した岬 光彰さんの数カ月間に渡る造形過程を「ある程度まで」まとめたものです
岬光彰 C3AFATOKYO C3 ガンダム Zガンダム 藤田 模型 C3AFAマーケット
54
KOJI NAGAMI @wakuwakushiyoh
岬さんZガンダム製作記① 某月某日 検証用の設定画アングルの線画です。作例のバランスを参考に、気になるところを修正した感じで、細部は書き込んでいません。製作開始はまだちょっと先ですが、とりあえず一応送信しておきます。 pic.twitter.com/YAsNGynmgq
拡大

画像のラフイラストは製作の方向性・イメージを固めるため岬さんにより描かれたものです

KOJI NAGAMI @wakuwakushiyoh

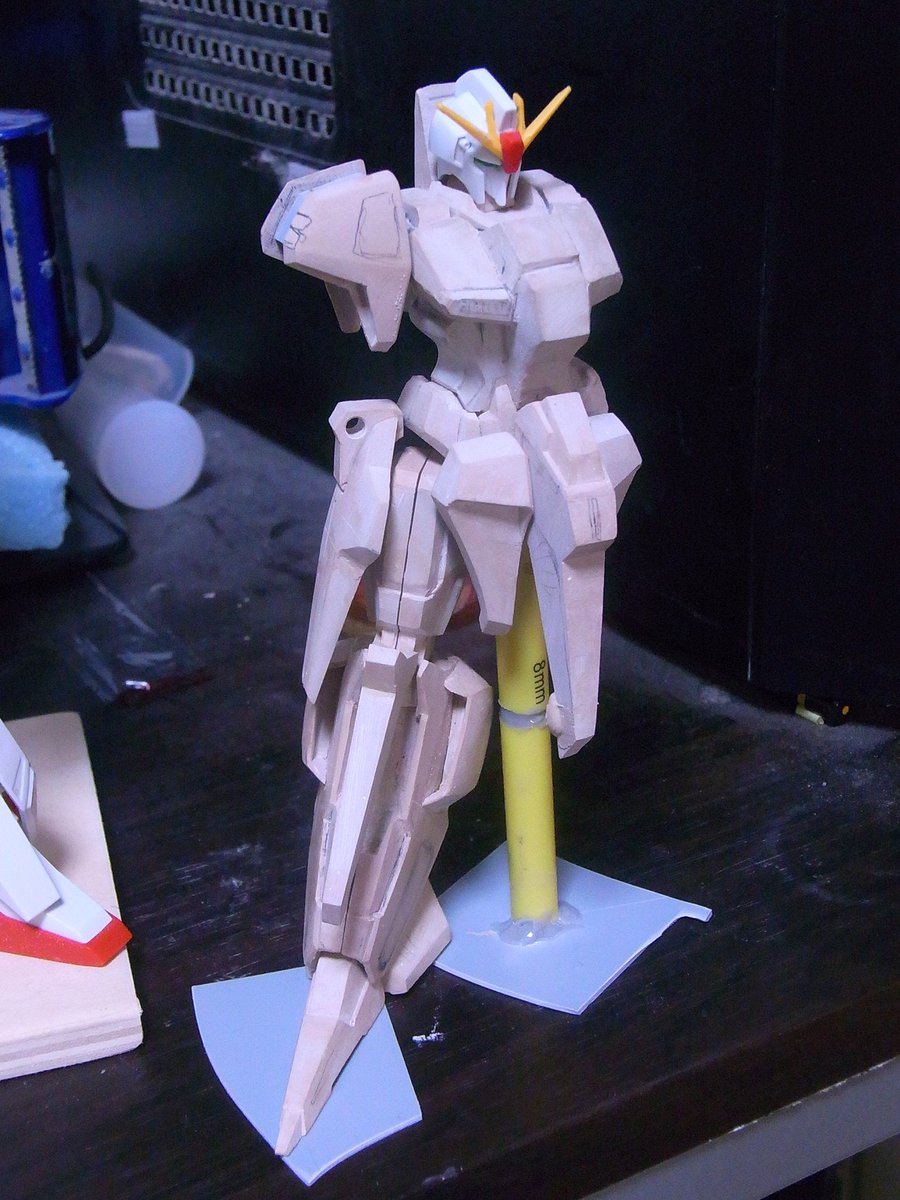

岬さんZガンダム製作記② 某月某日 とりあえずHGUCの新ゼータの頭部を基準に腕以外の基本部分が形になった所で脛は左右両面を内側で作ってあるのでこの後複製してボリュームのある外側を試作します チェックして頂く迄にできるだけ作り込みご意見も取り入れた上で形状を決定し本製作に入る予定です pic.twitter.com/aEh5H8jqwC
拡大
拡大

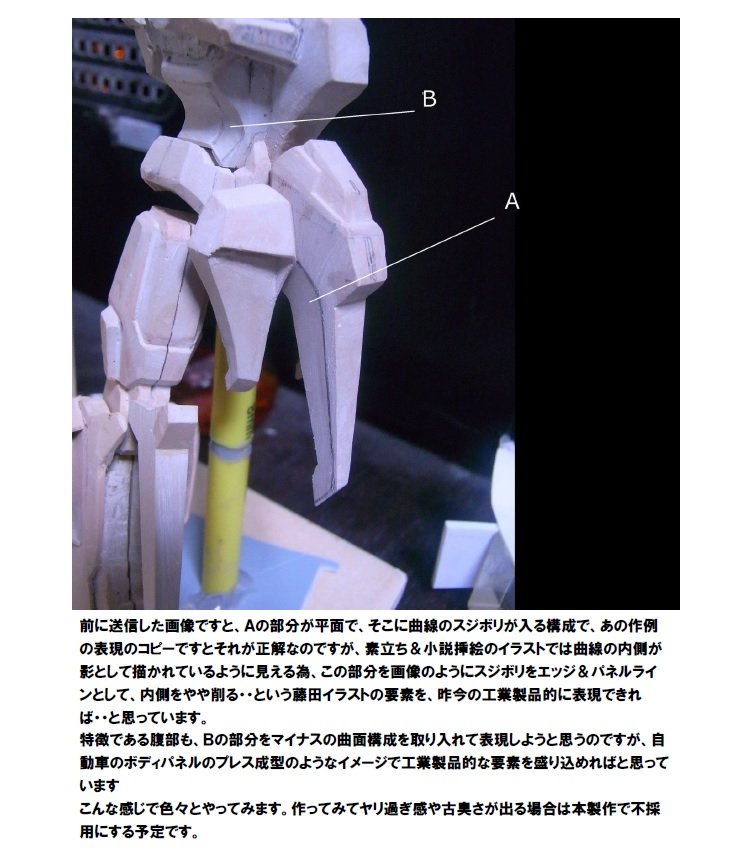

こちらで作ったものは造形確認のための試作原型で実際の原型には使用せず、大まかな立体イメージを掴んだ後、実際の原型パーツはまた一から作り直しています

カカトの形状こだわって欲しいのですが…というフワッとした要望に対して、岬さんがイラストをじっくり眺めつつアプローチしたものが…

KOJI NAGAMI @wakuwakushiyoh

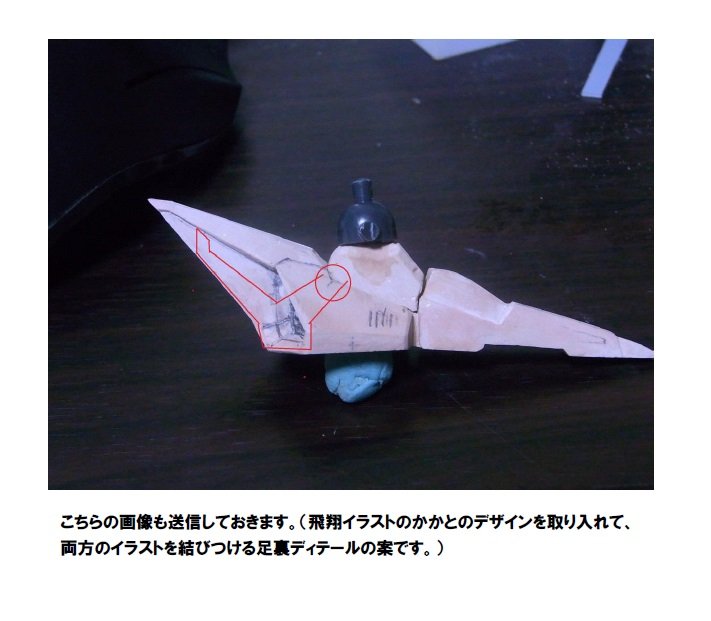

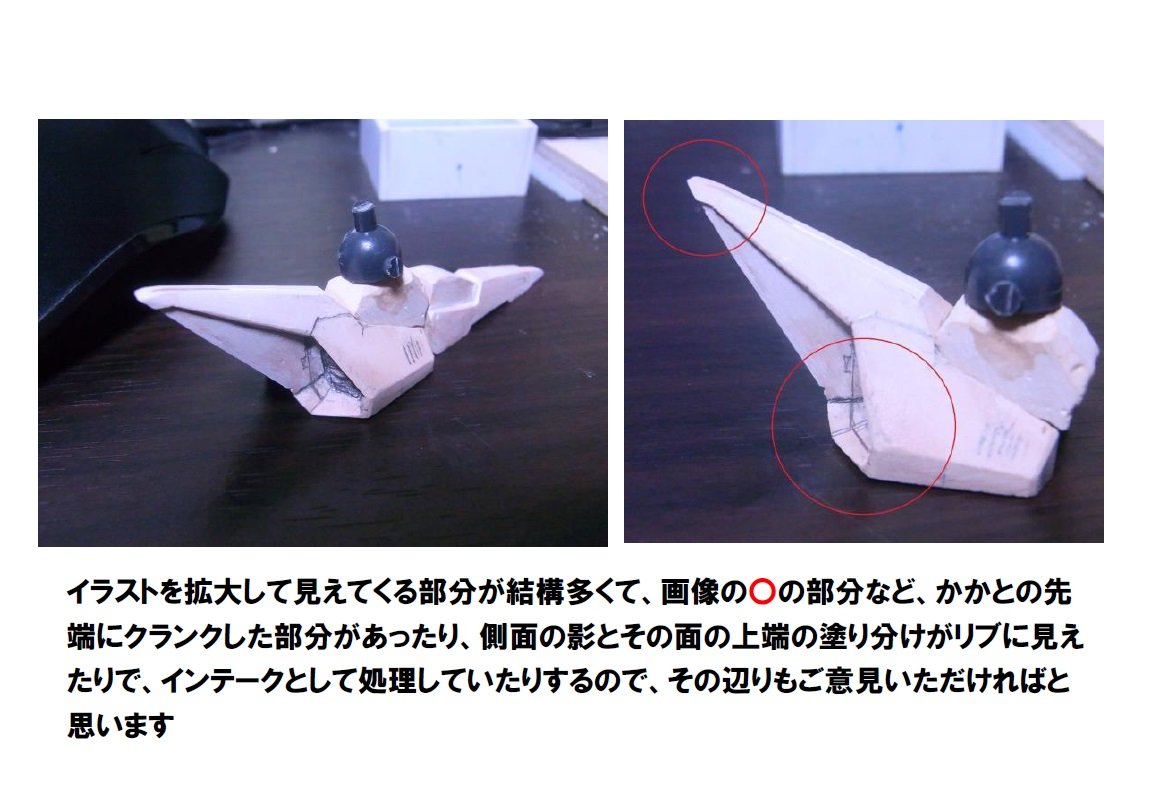

岬さんZガンダム製作記③ 某月某日 イラストを拡大して見えてくる部分が結構多くて、画像の〇の部分など、かかとの先端にクランクした部分があったり、側面の影とその面の上端の塗り分けがリブに見えたりで、インテークとして処理していたりするので、その辺りも… pic.twitter.com/SPG8feKU4y
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh

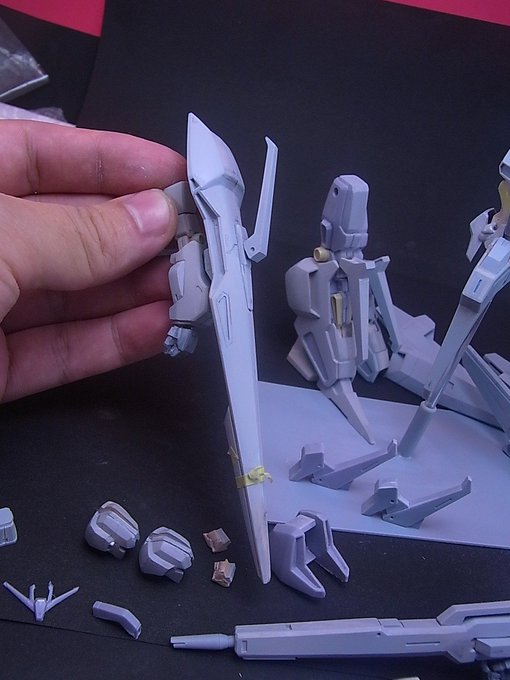

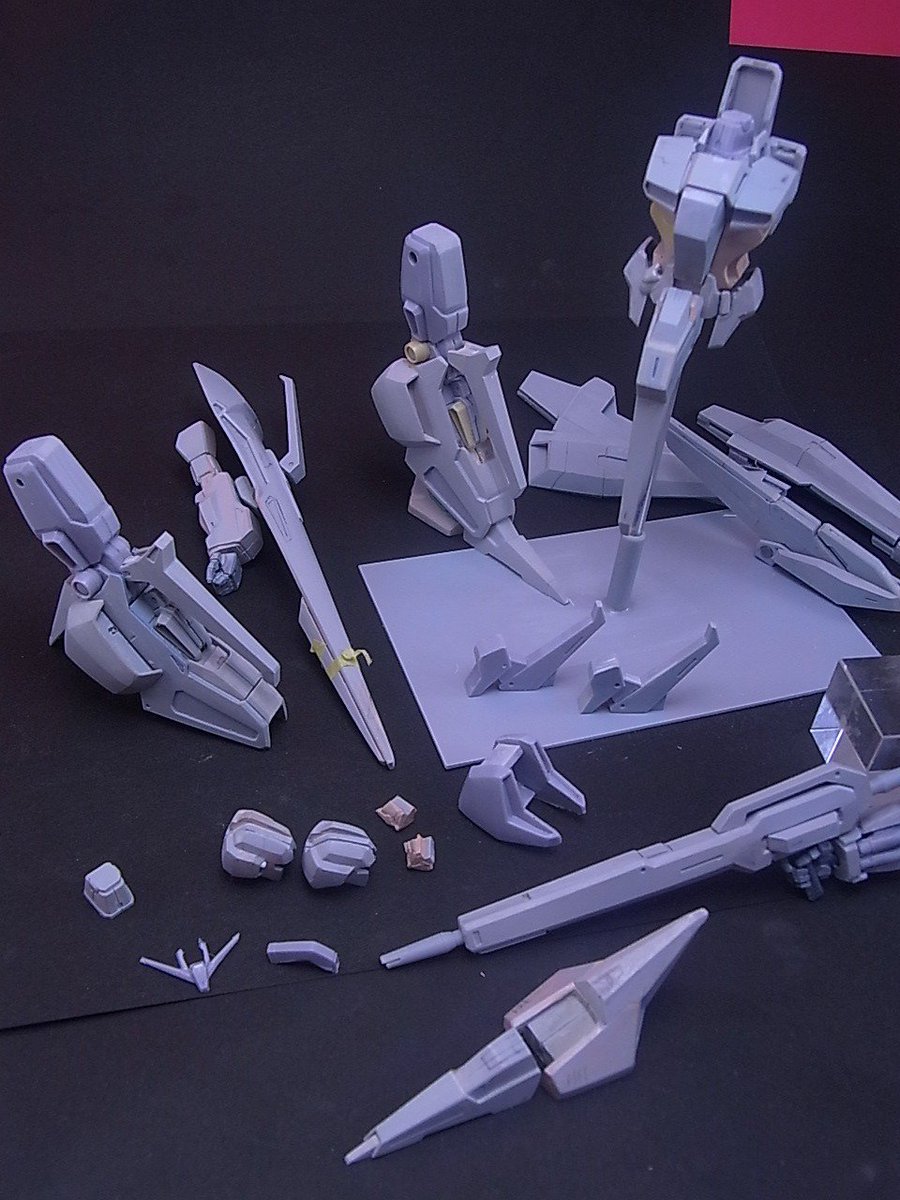

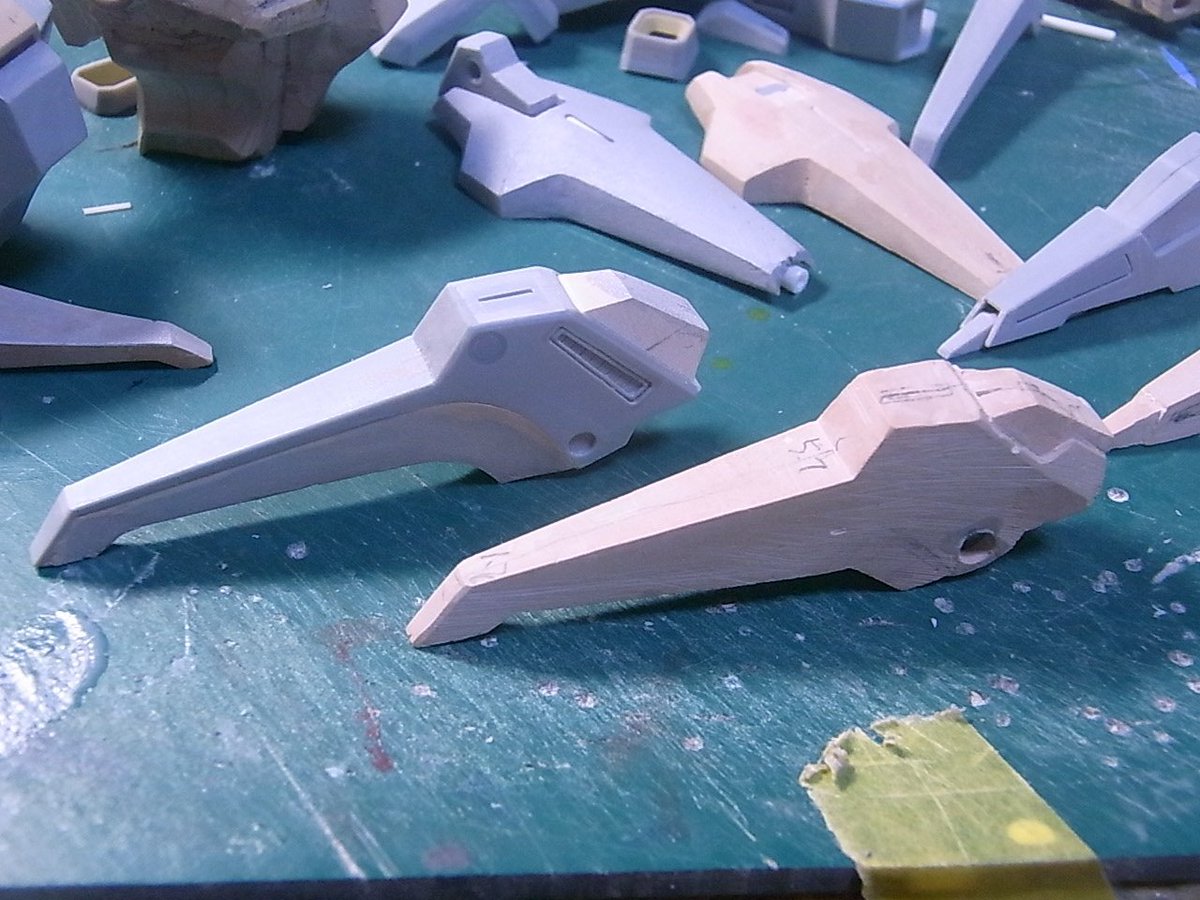

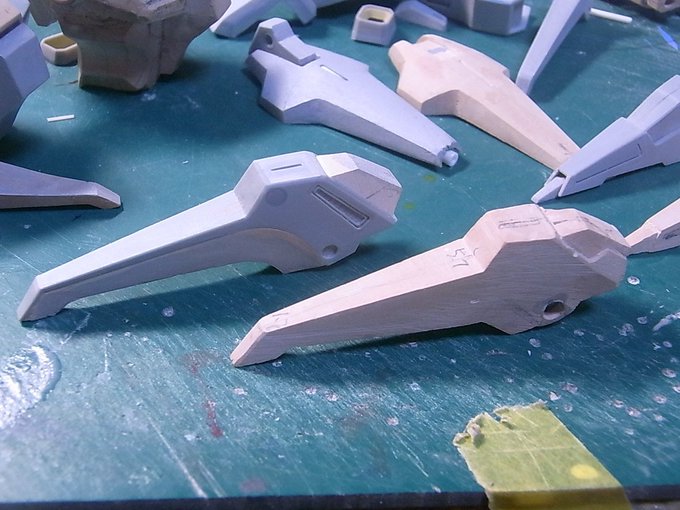

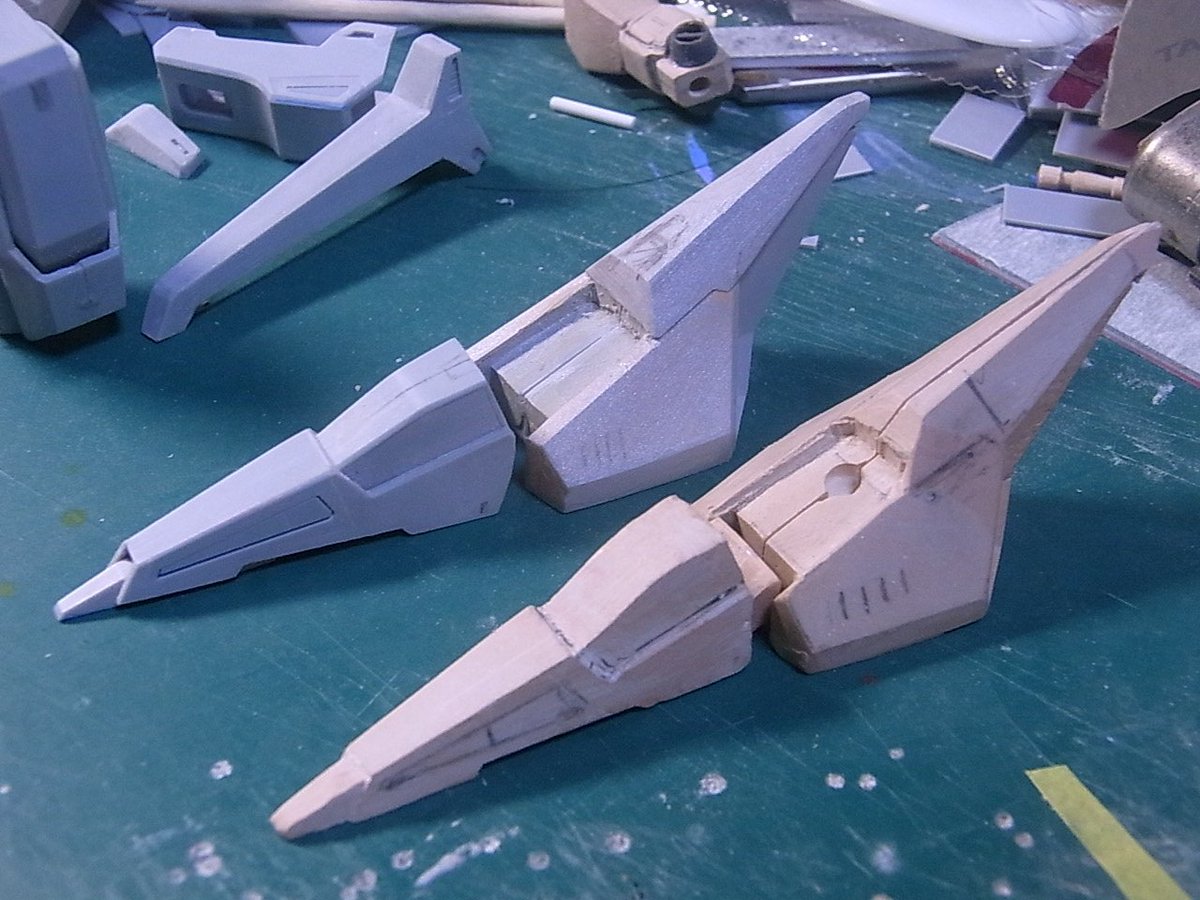

岬さんZガンダム製作記④ 某月某日 試作のパーツと並べたものを送信しておきます。多少修正は入っていますが、基本的にバランスは変えていないので、試作のフォルムに近い形にはなると思います 全体的にやや鋭利でシャープな方向性で修正しつつ作っています pic.twitter.com/7x28xV4Lpa
拡大
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh
岬さんZガンダム製作記⑤ 某月某日 各部の楕円のディテールは、一段下がった楕円の穴に、曲面の楕円の出っ張りが入っている構成で、この辺りはテスタロッサ等「藤田メカ」的な要素として統一しています pic.twitter.com/hJxUAyAsbK
拡大
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh

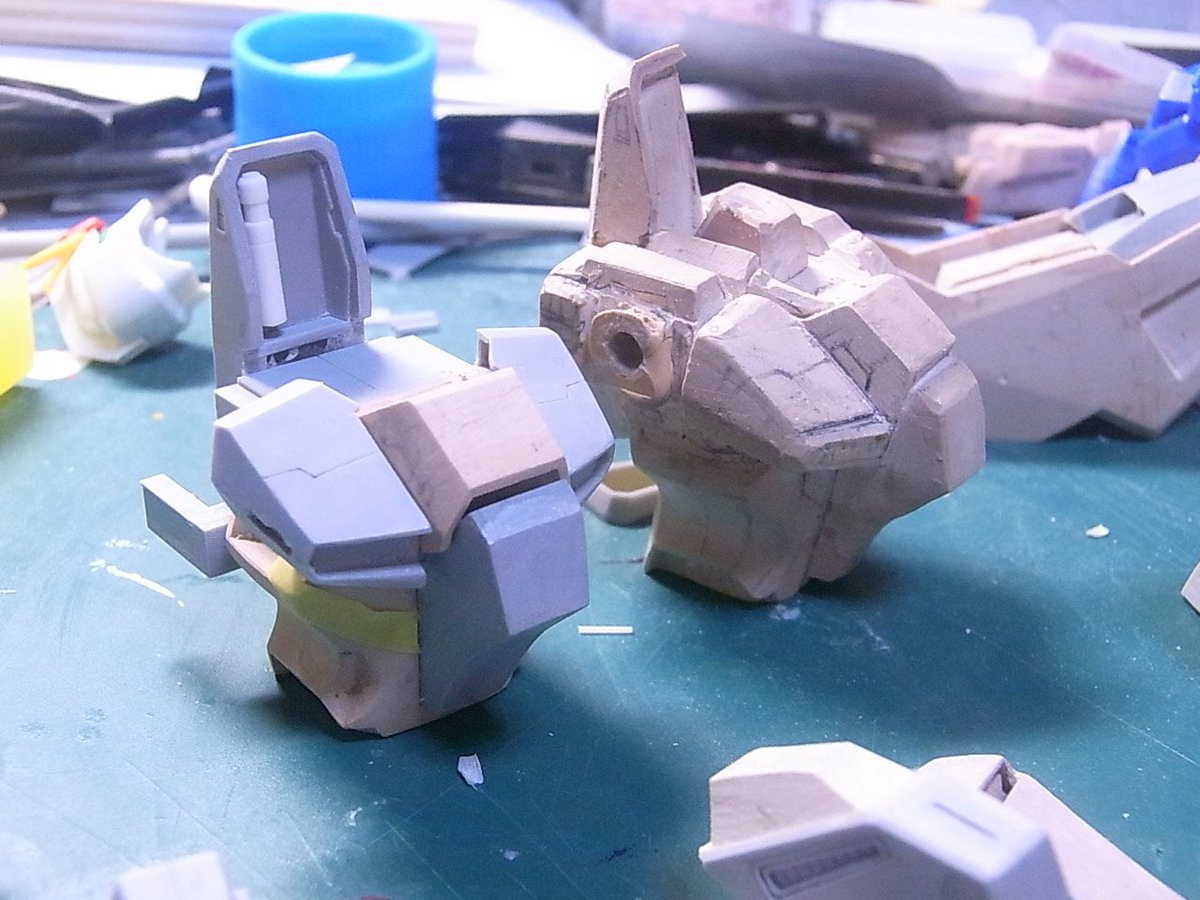

岬さんZガンダム製作記⑥ 某月某日 胸です。主に目立つ部分のディテールを作り込んでいます。頭の後ろの部分は左側の棒を複製して右側にも付きます pic.twitter.com/yk15nvQGVG
拡大
KOJI NAGAMI @wakuwakushiyoh

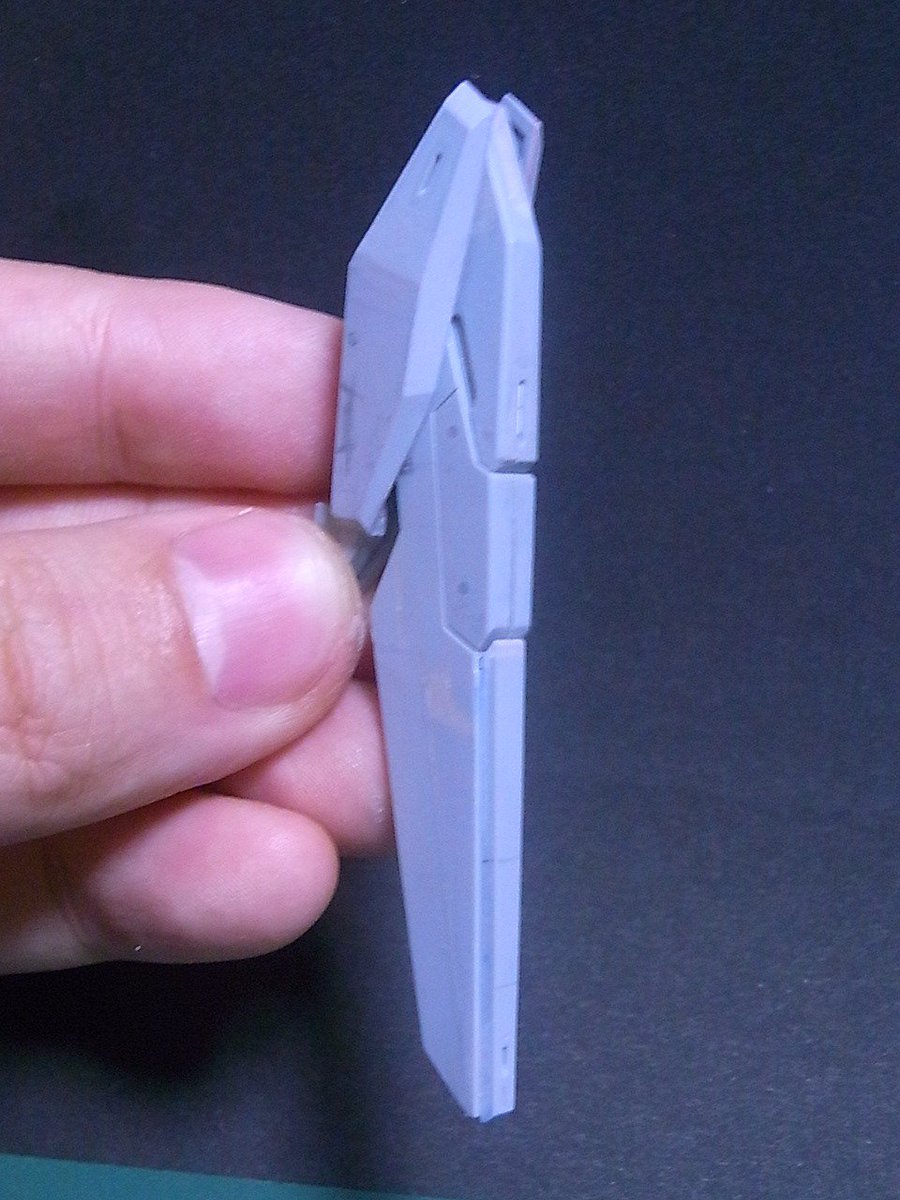

岬さんZガンダム製作記⑦ 某月某日 テールスタビライザーです、接着剤の完全硬化後の加工のスジボリ等を残してほぼ完成形です。作例の形状からアレンジしています pic.twitter.com/k5NhCp3hNk
拡大
KOJI NAGAMI @wakuwakushiyoh

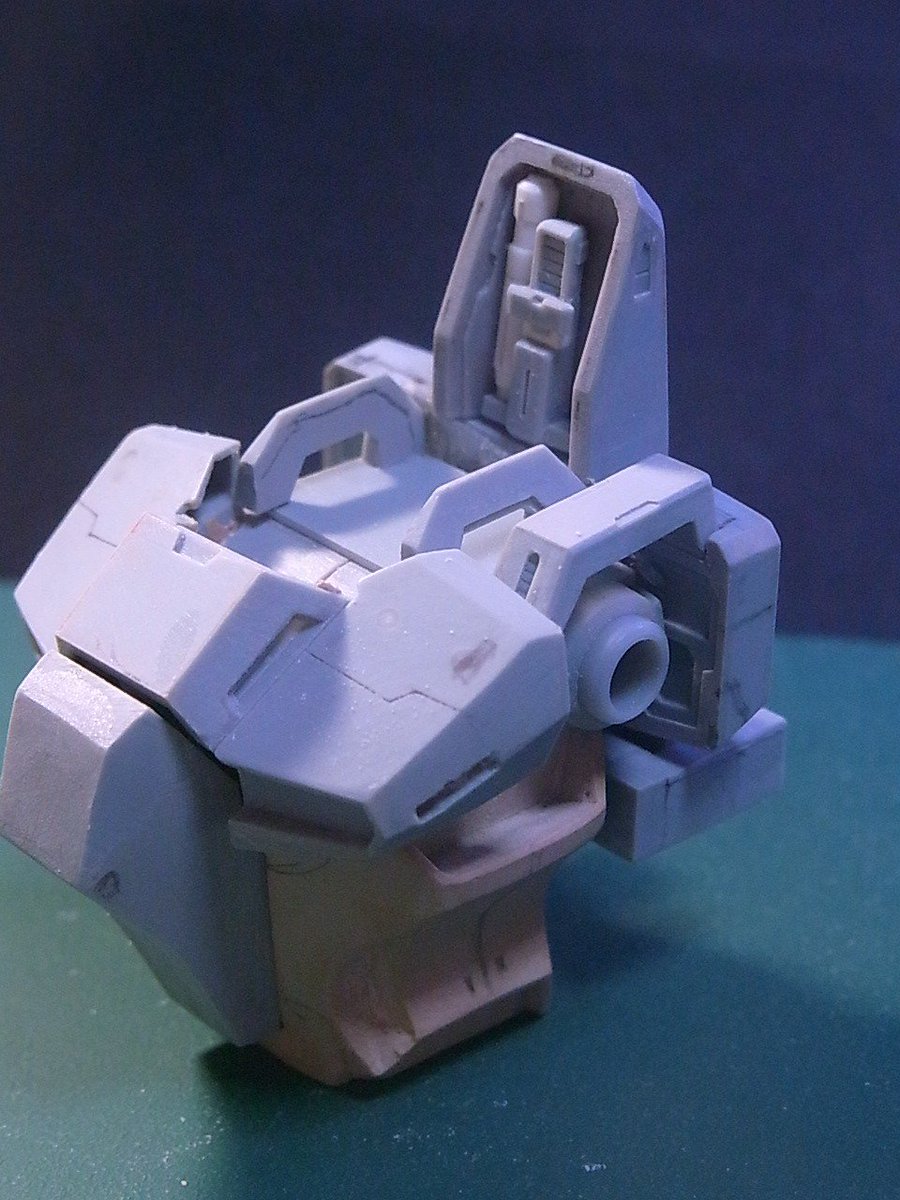

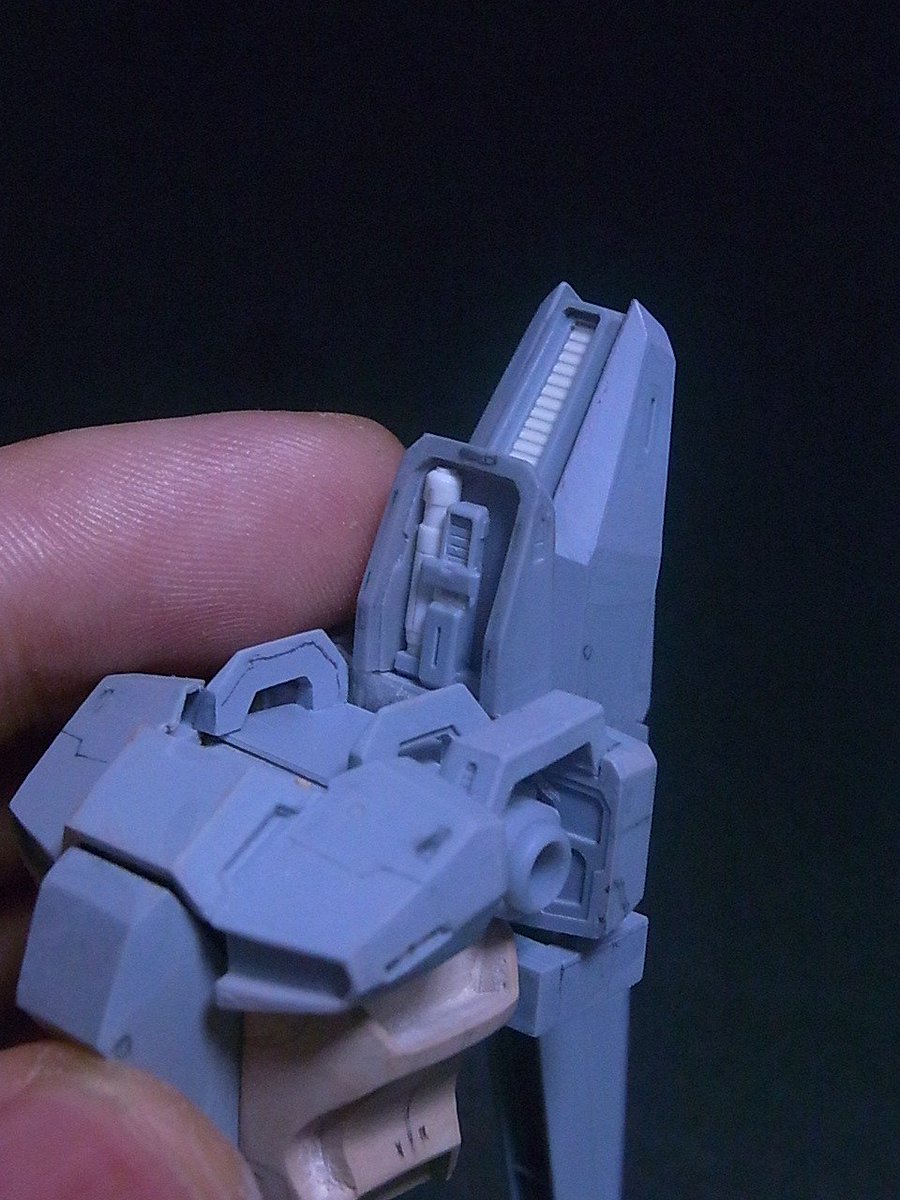

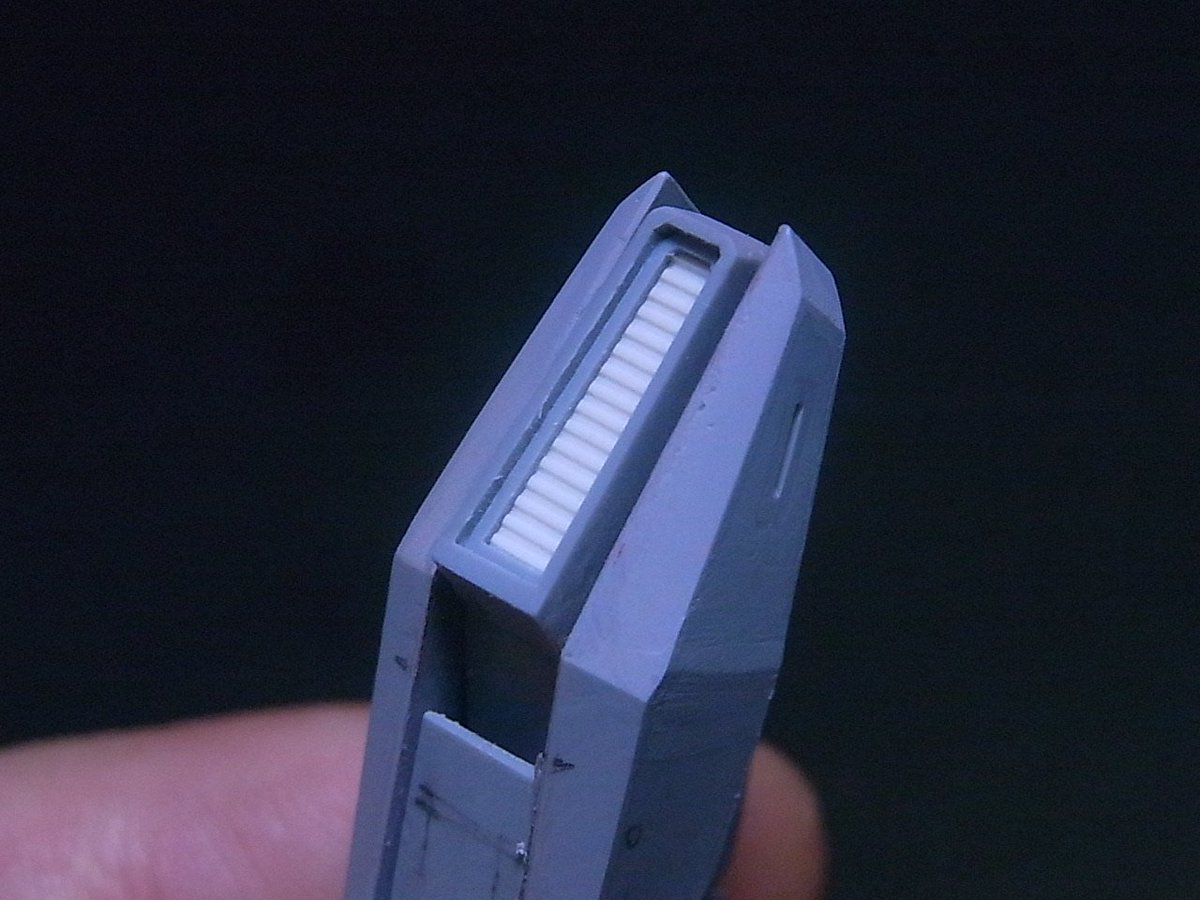

【画像追加修正再送】岬さんZガンダム製作記⑧ 某月某日 胸パーツと仮に組み合わせた所と、バーニア部、上部インテーク部です 注)先程ツイートしたものに不備があり、再ツイートしております。申し訳有りません。 pic.twitter.com/aXGT1xPFhh
拡大
拡大
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh

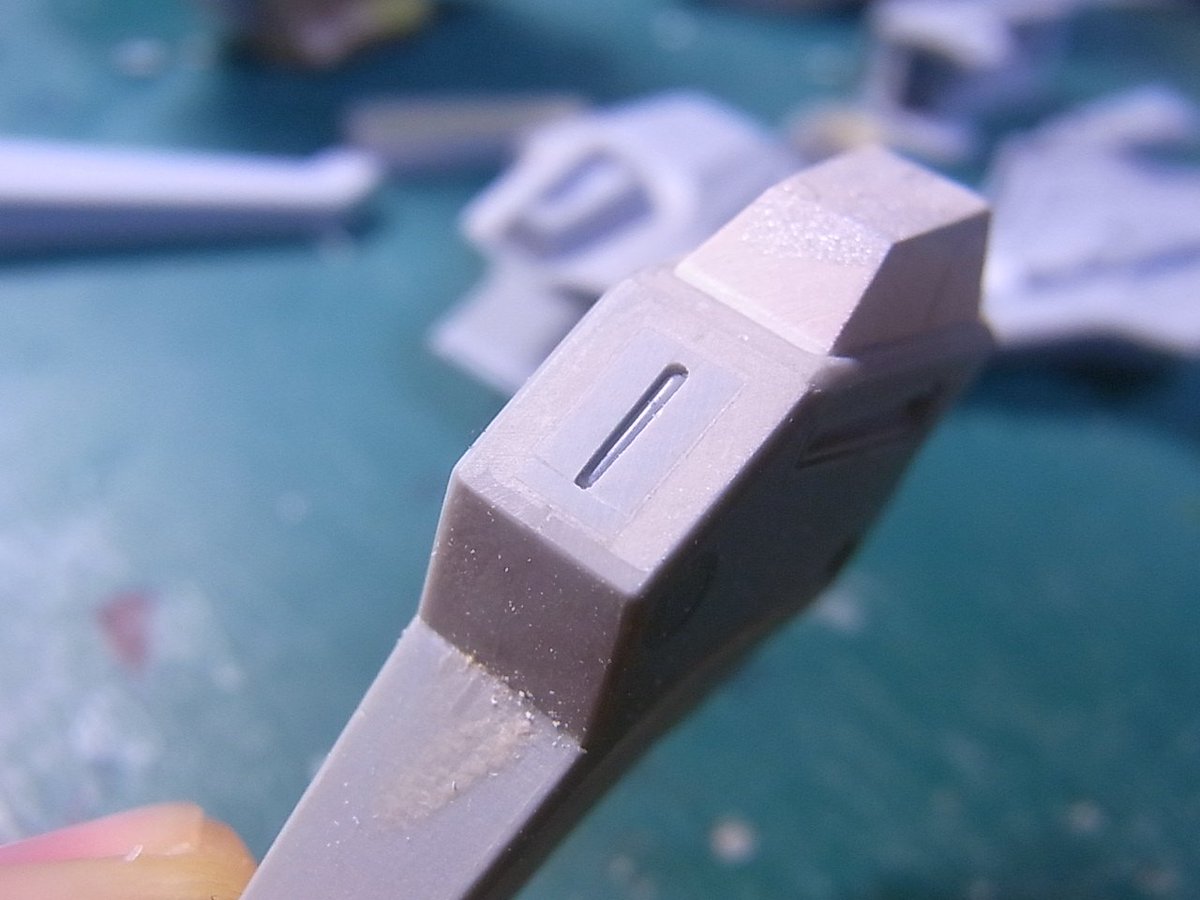

岬さんZガンダム製作記⑨ 某月某日 凹ディテールはへこみの側面を一部斜めにカットして、陰影の出方を調整しています(90度にカットした面は影が強く出るので、印象が強くなり、斜めにカットした面は影が柔らかく入るので、パーツの面と馴染みます) pic.twitter.com/vCVMjv40go
拡大
KOJI NAGAMI @wakuwakushiyoh

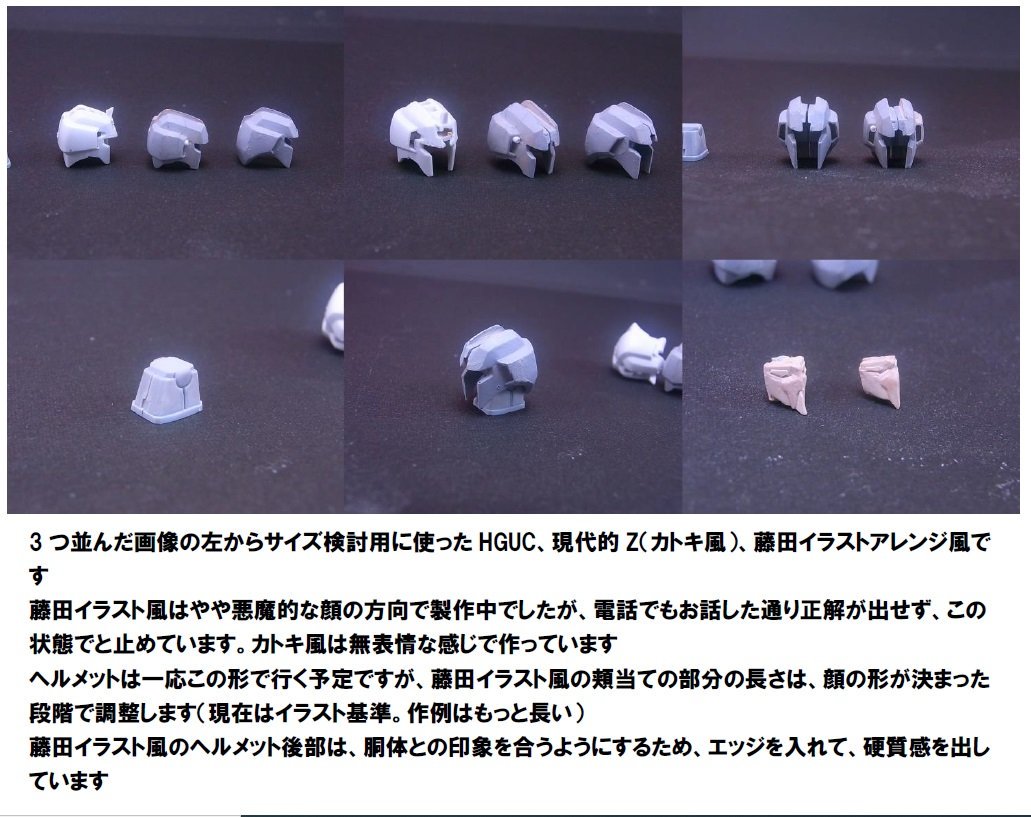

岬さんZガンダム製作記⑩ 某月某日 藤田イラスト風はやや悪魔的な顔の方向で製作中でしたが、電話でもお話した通り正解が出せず、この状態で一旦止めています。カトキ風は無表情な感じで作っています ヘルメットは一応この形で行く予定ですが、藤田イラスト風の頬当ての部分の長さは… pic.twitter.com/sxptv7wGra
拡大

頭部について、製品には藤田氏のイラスト準拠の頭部の他、そのイラストを知らない世代の人用にオーソドックスなZガンダムの頭部も作って欲しいとオーダーしていました。

KOJI NAGAMI @wakuwakushiyoh

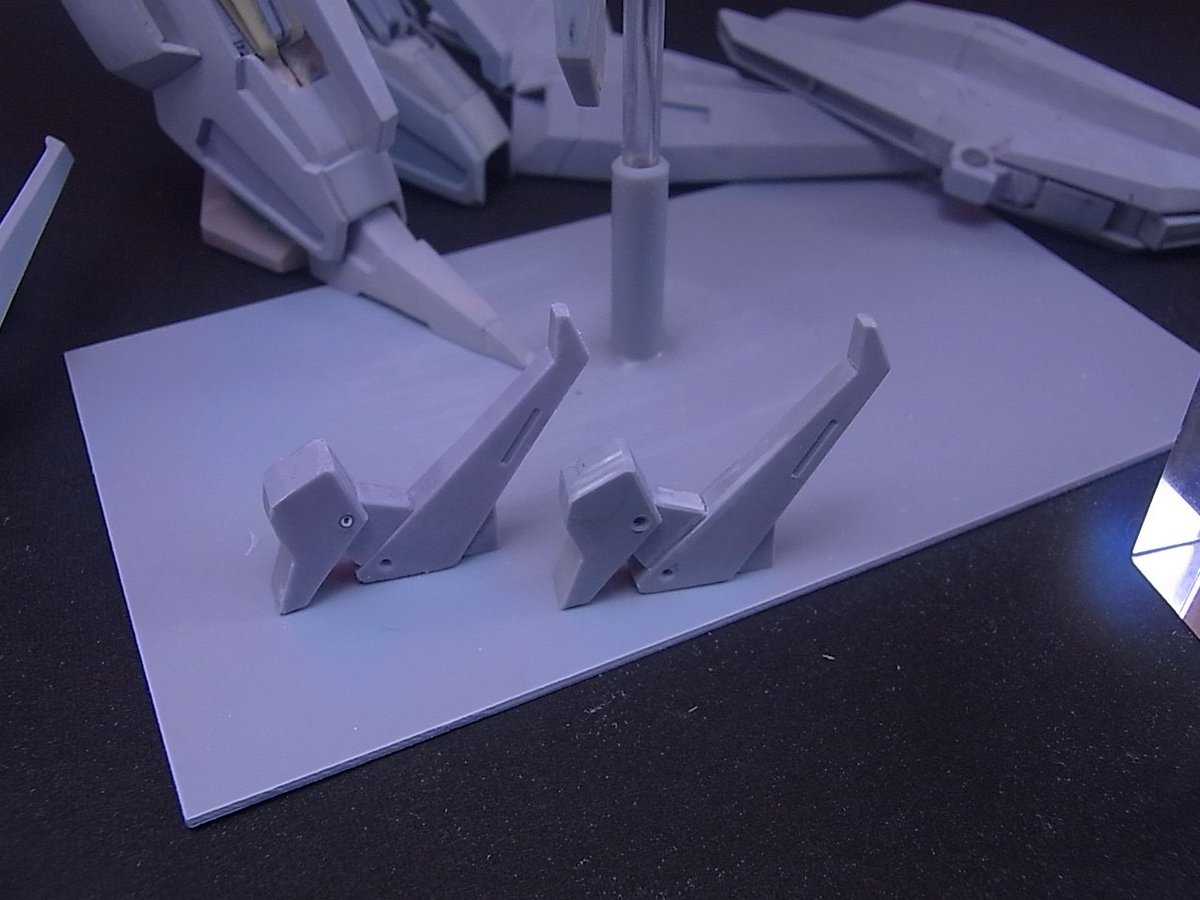

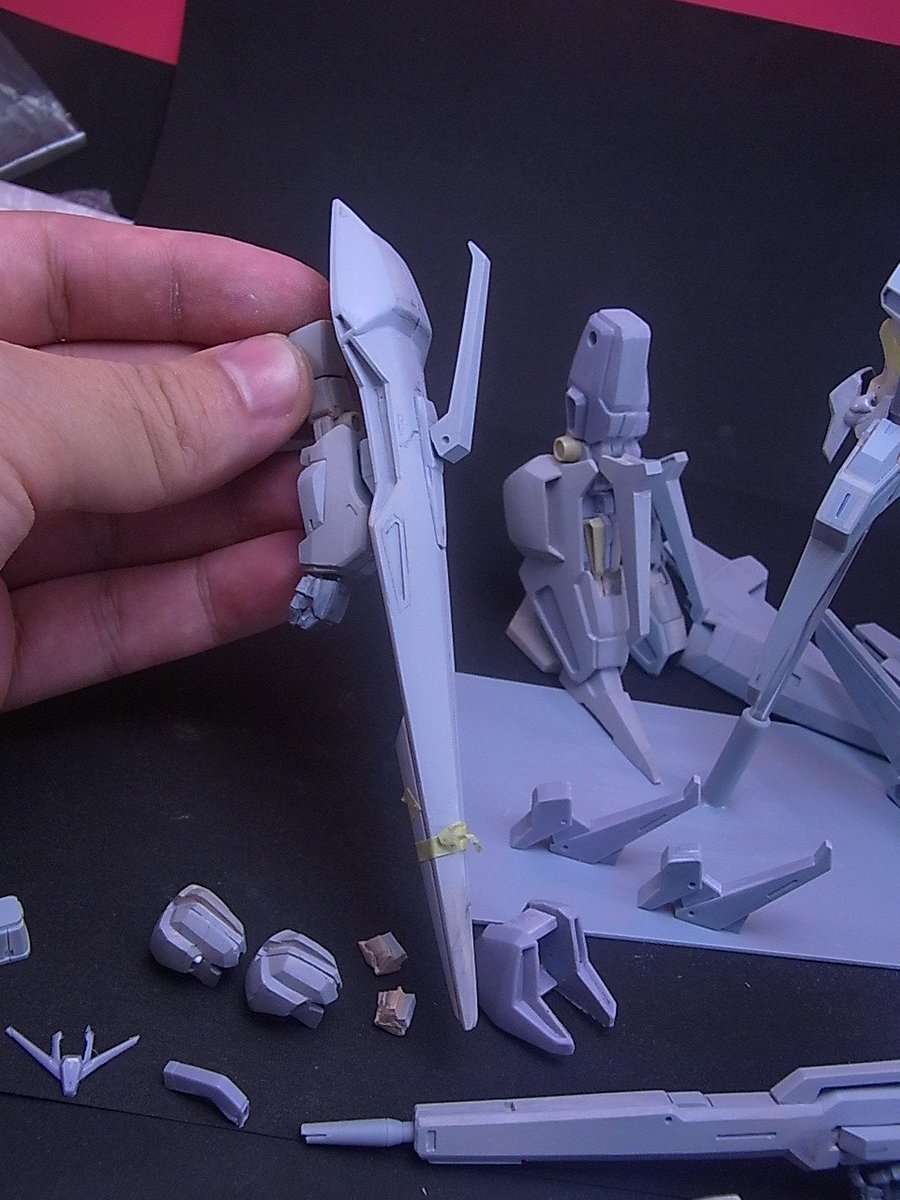

岬さんZガンダム製作記⑪ 某月某日 ライフル(試作品)もうちょっとディテールを加えます シールド(試作品) スペシャル版用かかと(試作品) pic.twitter.com/9801lWssVh
拡大
拡大
拡大
拡大

↑ 「スペシャル版用かかと」というのは小説の挿絵で描かれていたイラストが、カカトの形状が大きく異なっていたので、スペシャル版の商品で2種類とも再現できるようにするためのものです

KOJI NAGAMI @wakuwakushiyoh

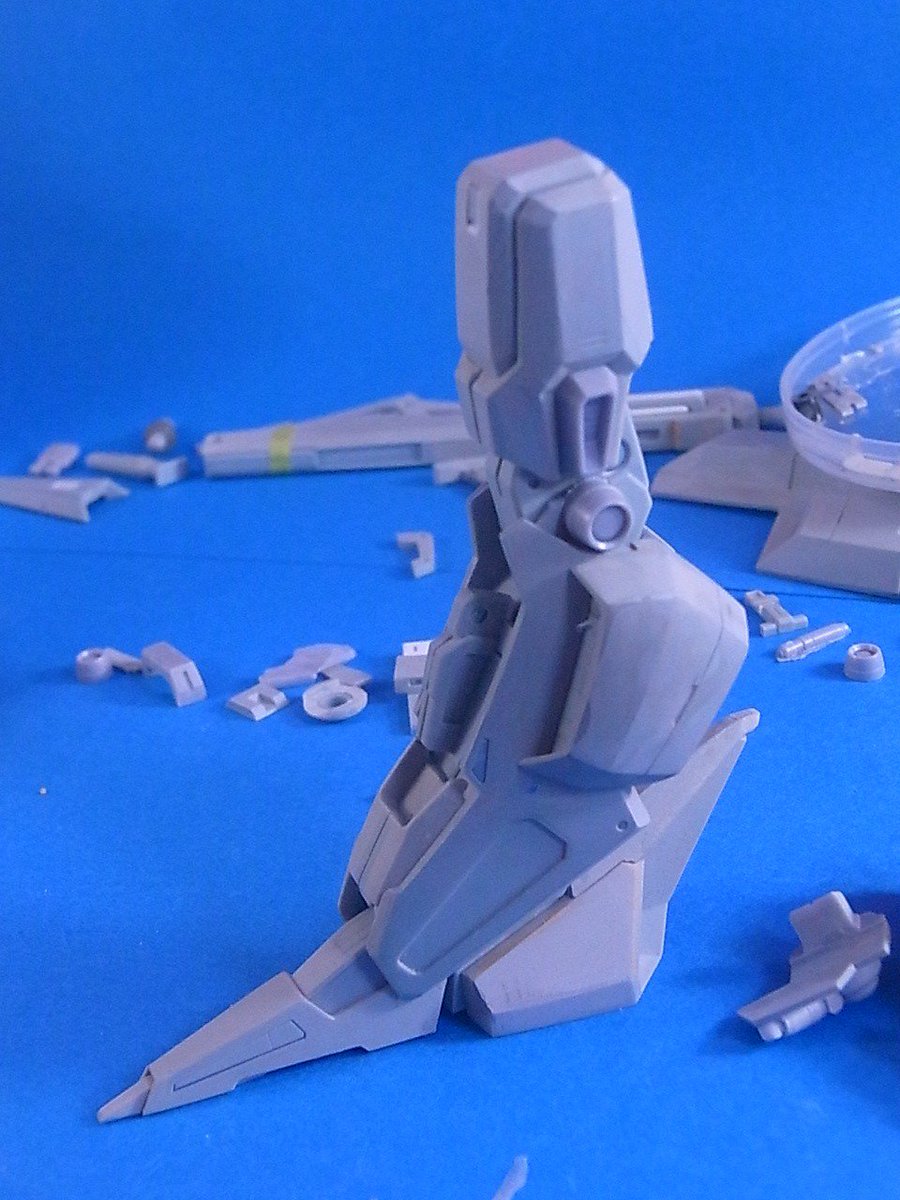

岬さんZガンダム製作記⑫ 某月某日 脚全体です。監修画像の時と関節の位置などを修正して、脛がやや立ち上がり、ヒザ関節が少し前に倒れて太ももが前方に移動しています。(前よりもS字立ちのようなバランスになります) pic.twitter.com/qgu2QcKHj2
拡大
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh

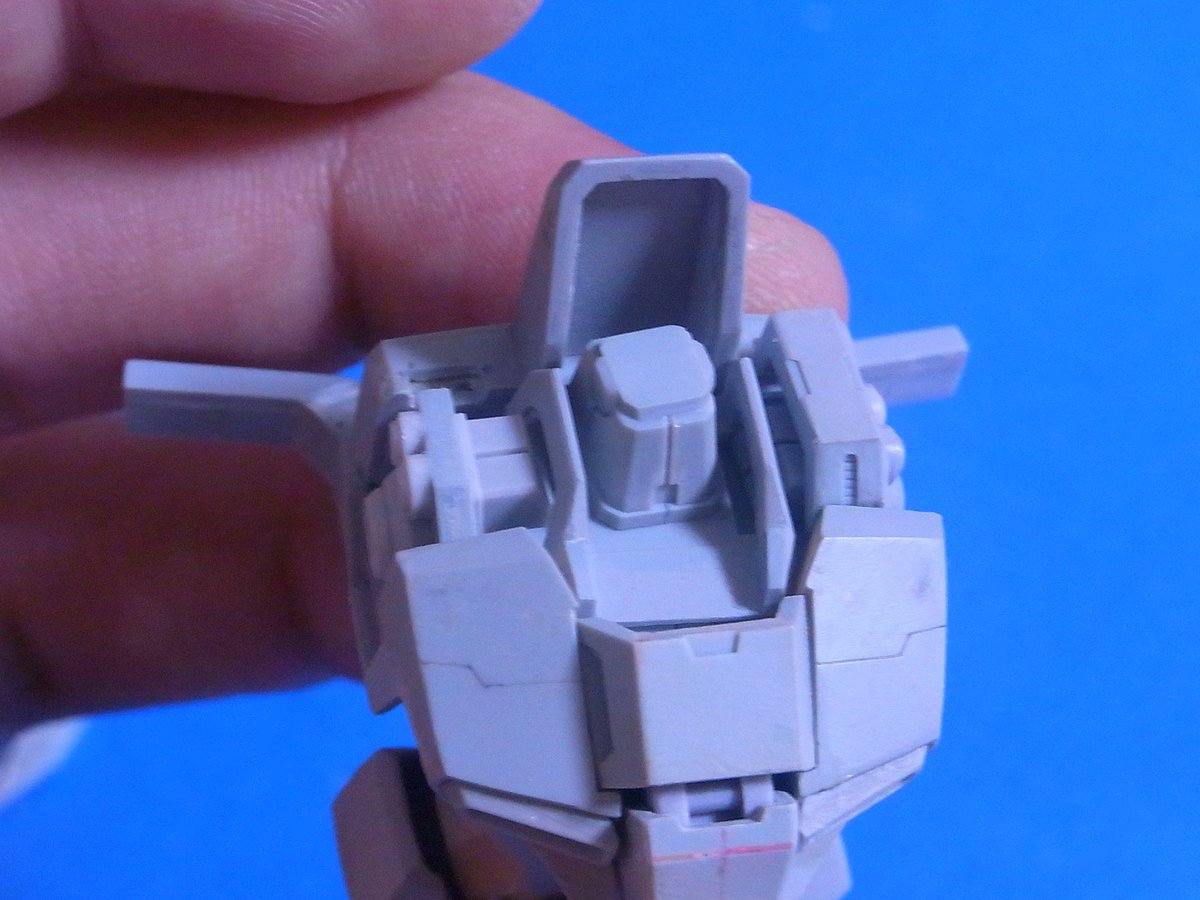

岬さんZガンダム製作記⑬ 某月某日 コクピットハッチは監修の時の物が組んでみたらかなり大きくバランスが悪かったのでのでℤらしい前方に向かって線が集中していくようなイメージで、シャープな印象になるように小さくしています。 小さくした事でTV版やカトキイラスト等に印象は寄ったと思います pic.twitter.com/qin5K56Paz
拡大
KOJI NAGAMI @wakuwakushiyoh

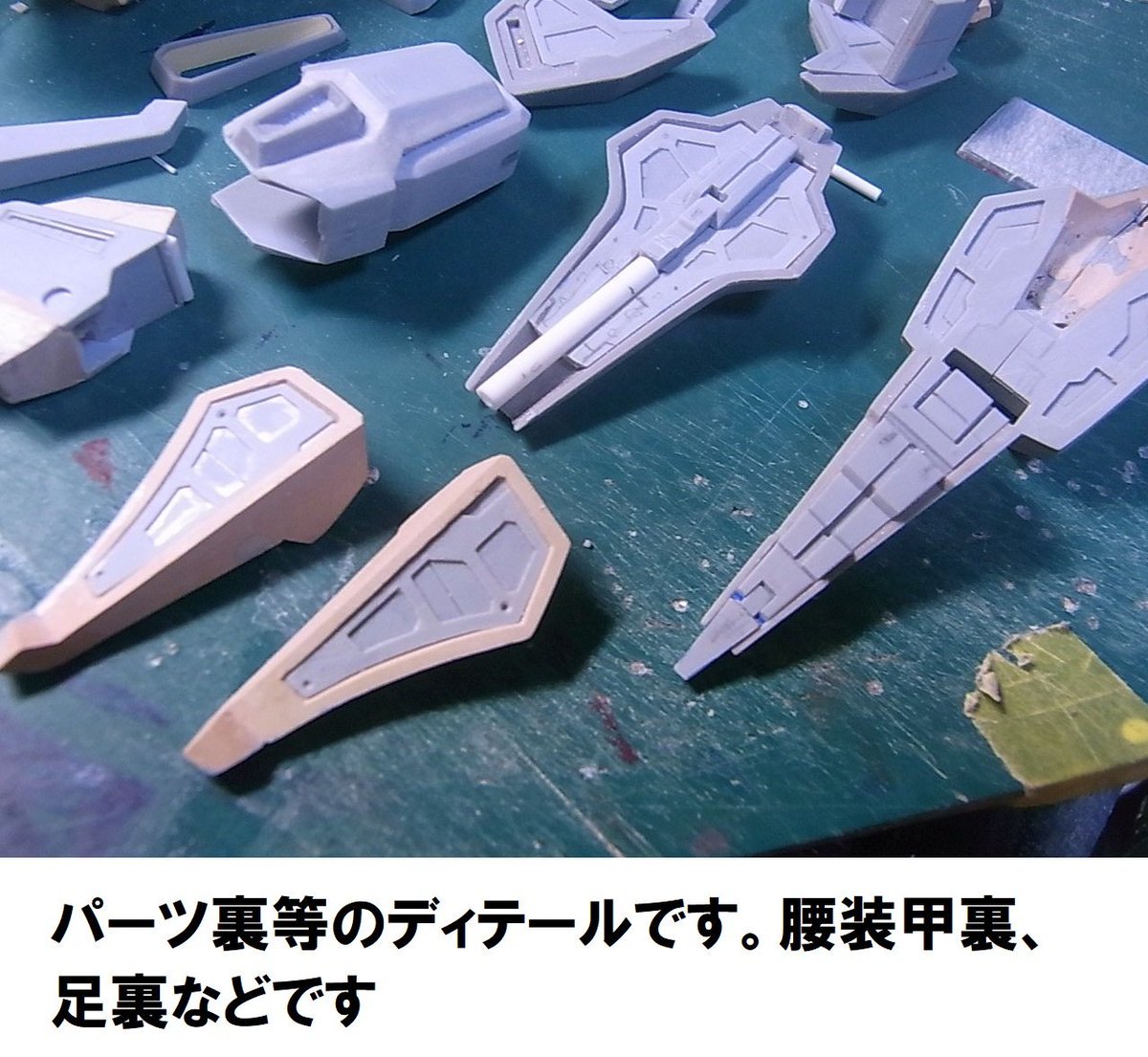

岬さんZガンダム製作記⑭ 某月某日 腰アーマー前後です。軸うちがまだなので置き画像です。フロントアーマーは監修の時よりも、シャープで藤田デザインの特徴の曲線をやや強調した形に修正しています pic.twitter.com/1dPEwbEGb9
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh

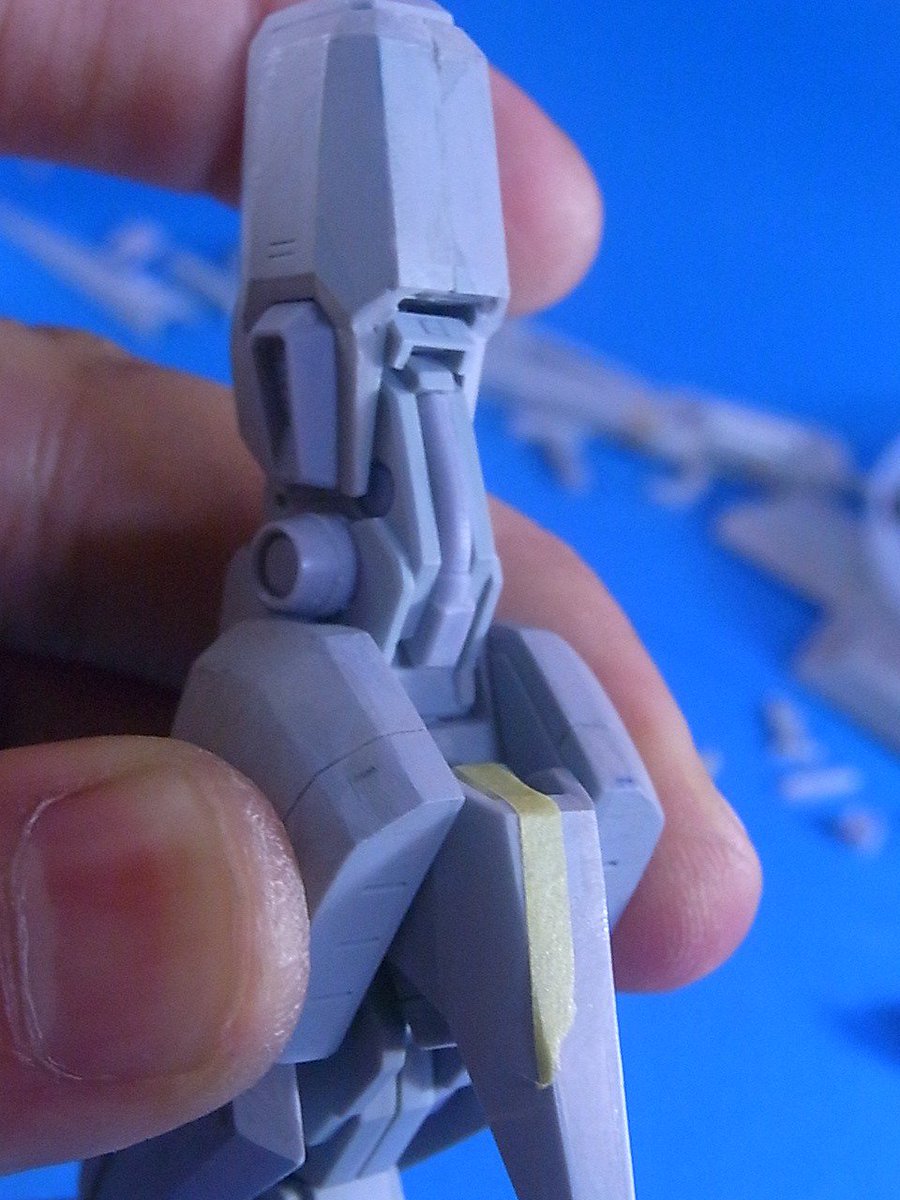

岬さんZガンダム製作記⑮ 某月某日 バーがあって見え難いですが、前方下側から肩関節の付け根の丸いパーツに向けて斜めにアクチュエーター風のディテールが入っています。バーは極小のダボではめる仕組みです。前後をつなぐバーはシンプルな形状にしています(肩関節ガードのようなものと解釈) pic.twitter.com/r8k8PTlLyi
拡大
KOJI NAGAMI @wakuwakushiyoh

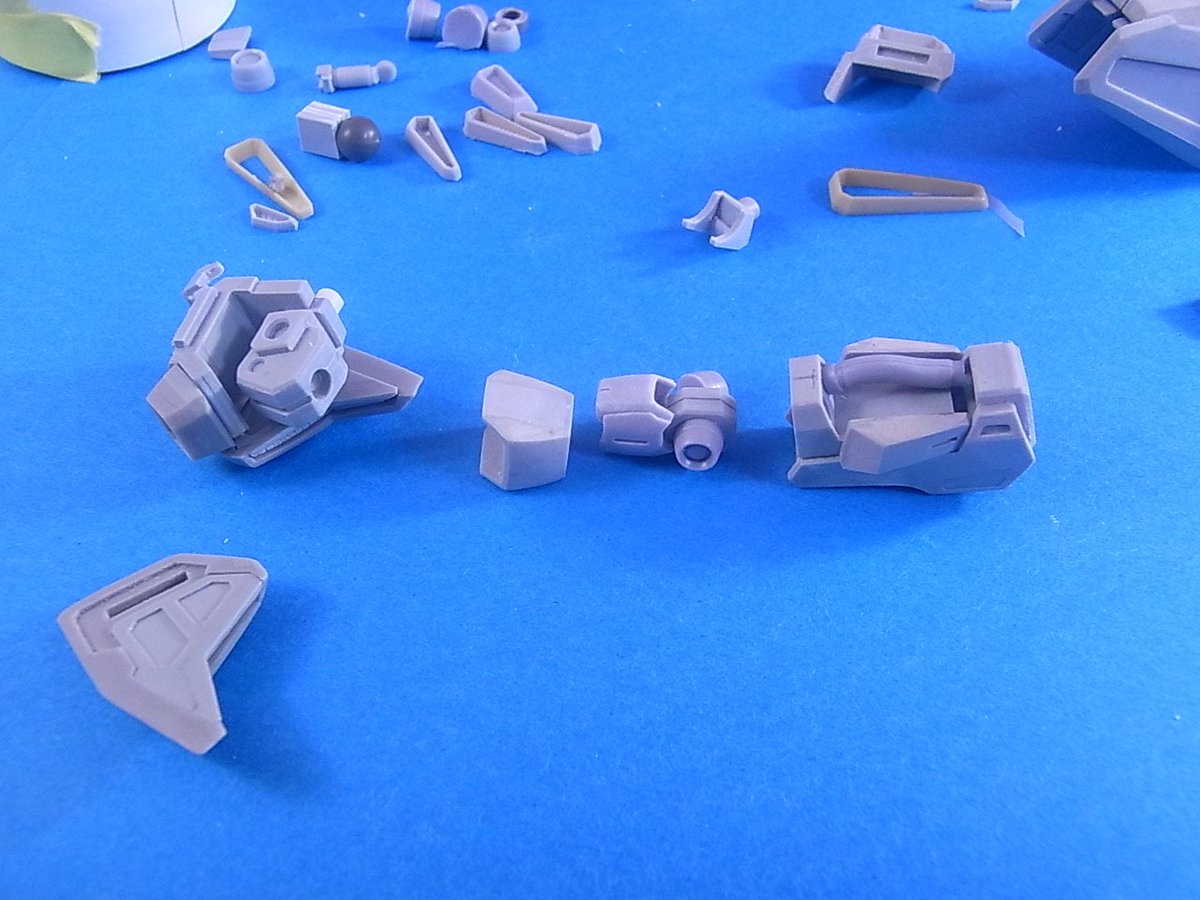

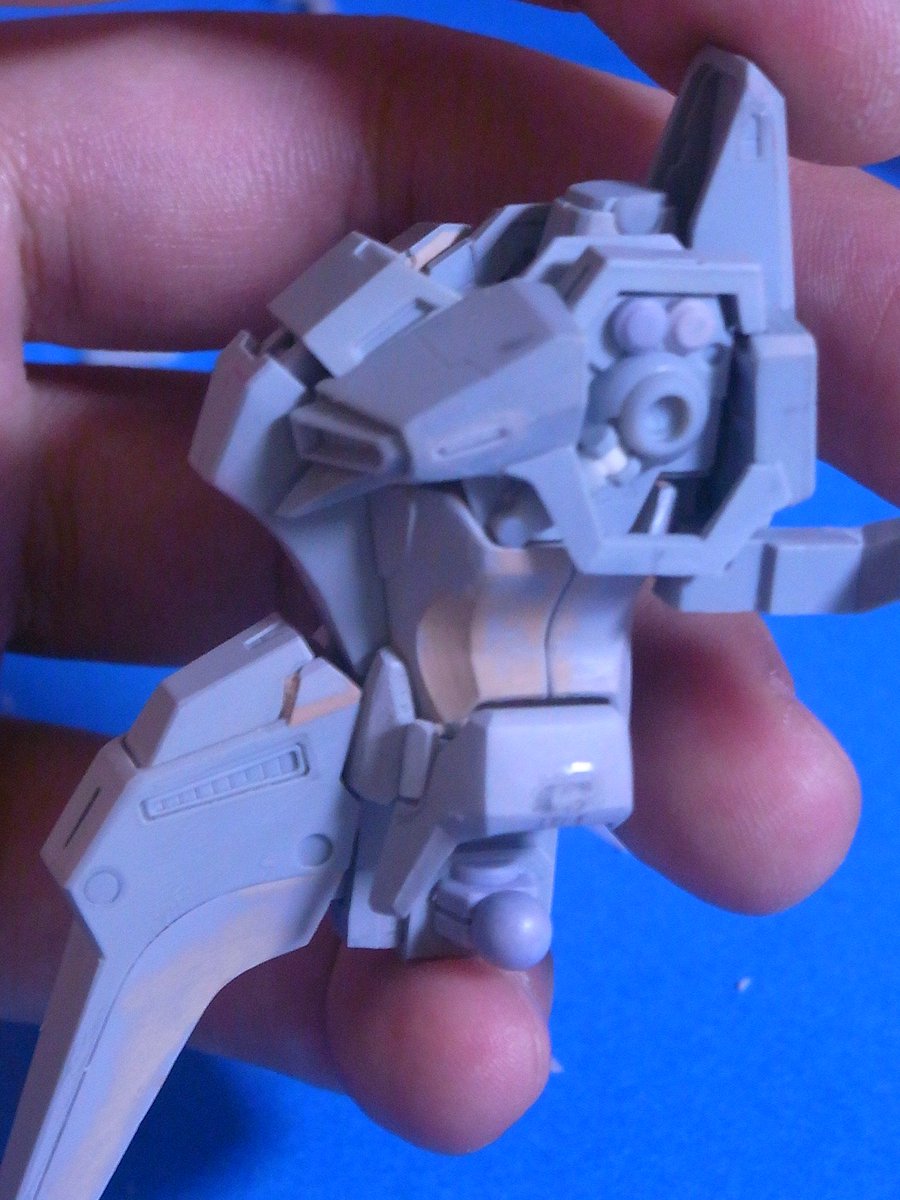

岬さんZガンダム製作記⑯ 某月某日 胸側の肩関節の内側にはムーバブルフレームっぽいブロックが出っ張っていて、首の横の板に入り込み、この上にコの字型のパーツが乗ってチラっと見える構造です(向かって右側のようになる)首の前は後ほどディテールを加えます pic.twitter.com/tTSCklkCxh
拡大
KOJI NAGAMI @wakuwakushiyoh

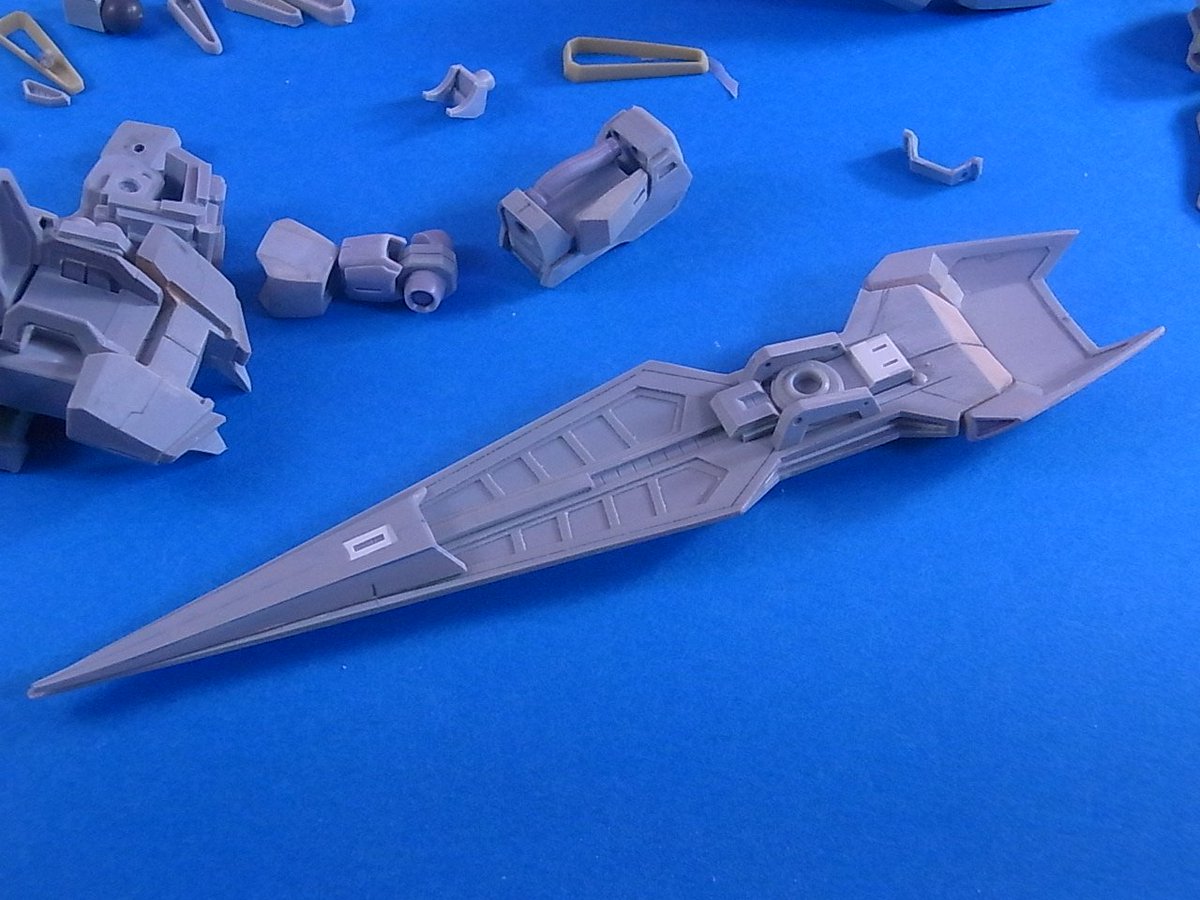

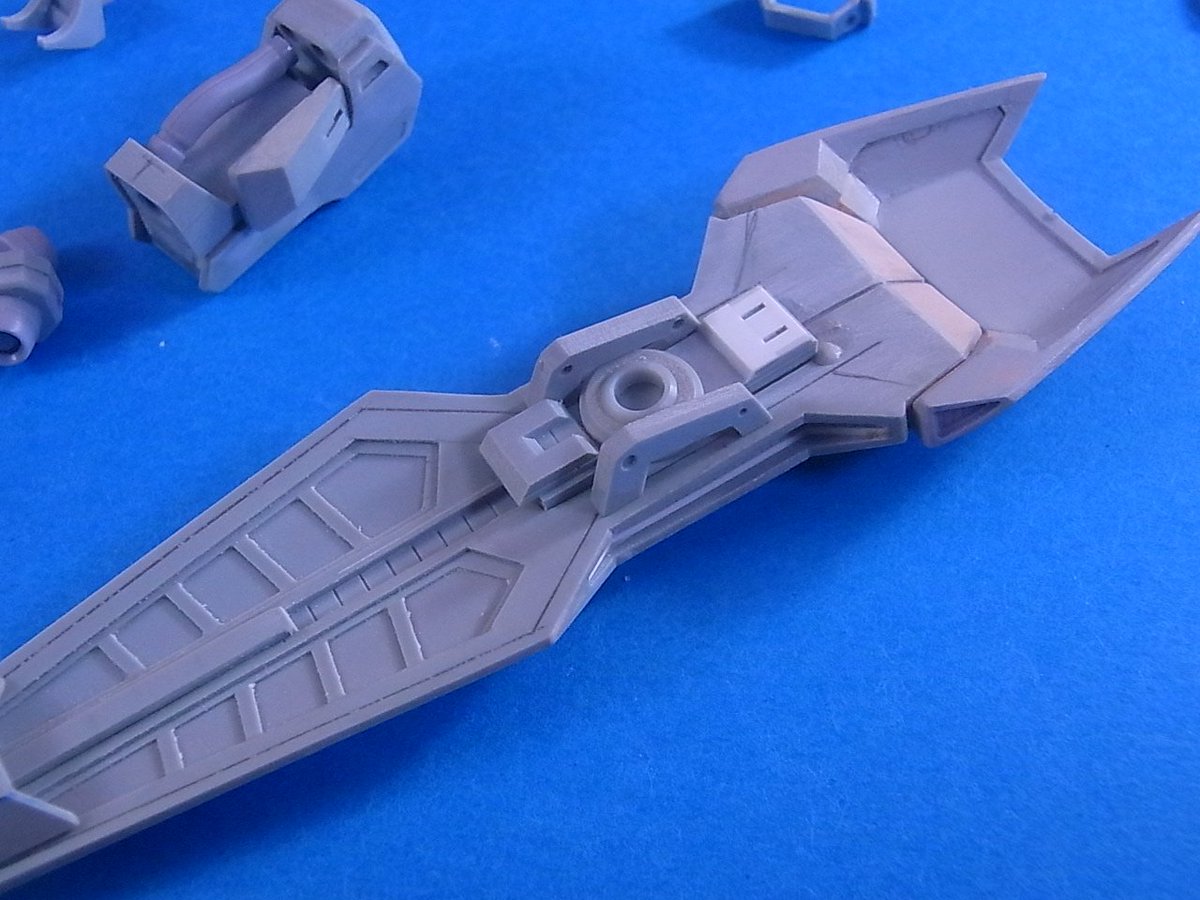

岬さんZガンダム製作記⑰ 某月某日 シールドの裏面です。スジボリの修正が残っていますがほぼ完成です。タイラントソード等、参考にしています。藤田イラストℤのアチコチにある「コの字」型のバーのディテールを取り入れています pic.twitter.com/3BZuoaqABK
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh

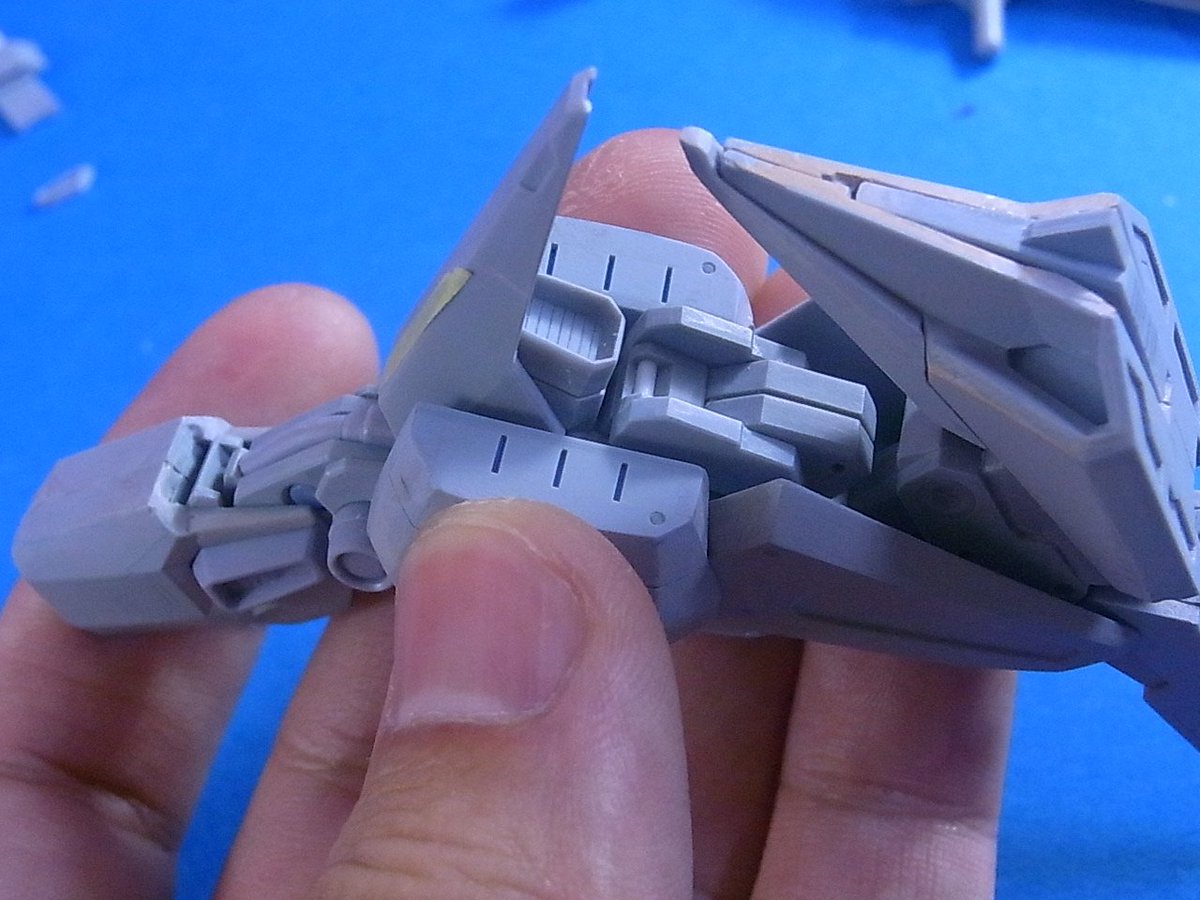

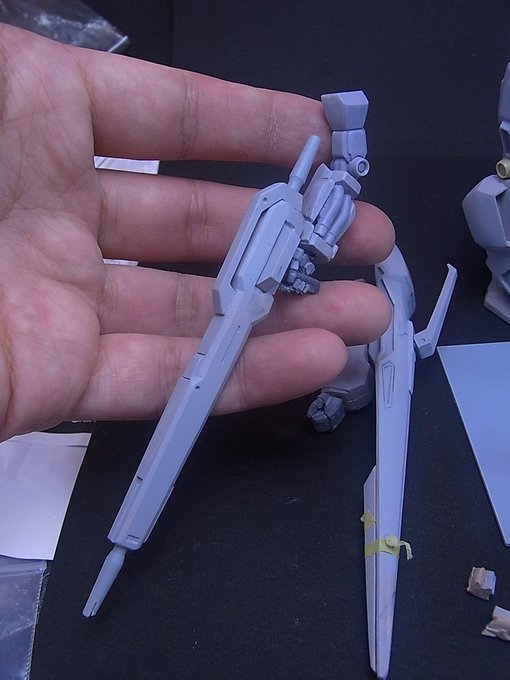

岬さんZガンダム製作記⑱ 某月某日 腕全体です。上腕のスジボリと肘関節の軸うちがこれからです。 肩上面です。イラストでは不明瞭なので、端のバーニアのエンジン部的な解釈で作っています pic.twitter.com/diGZTfOIts
拡大
拡大
KOJI NAGAMI @wakuwakushiyoh

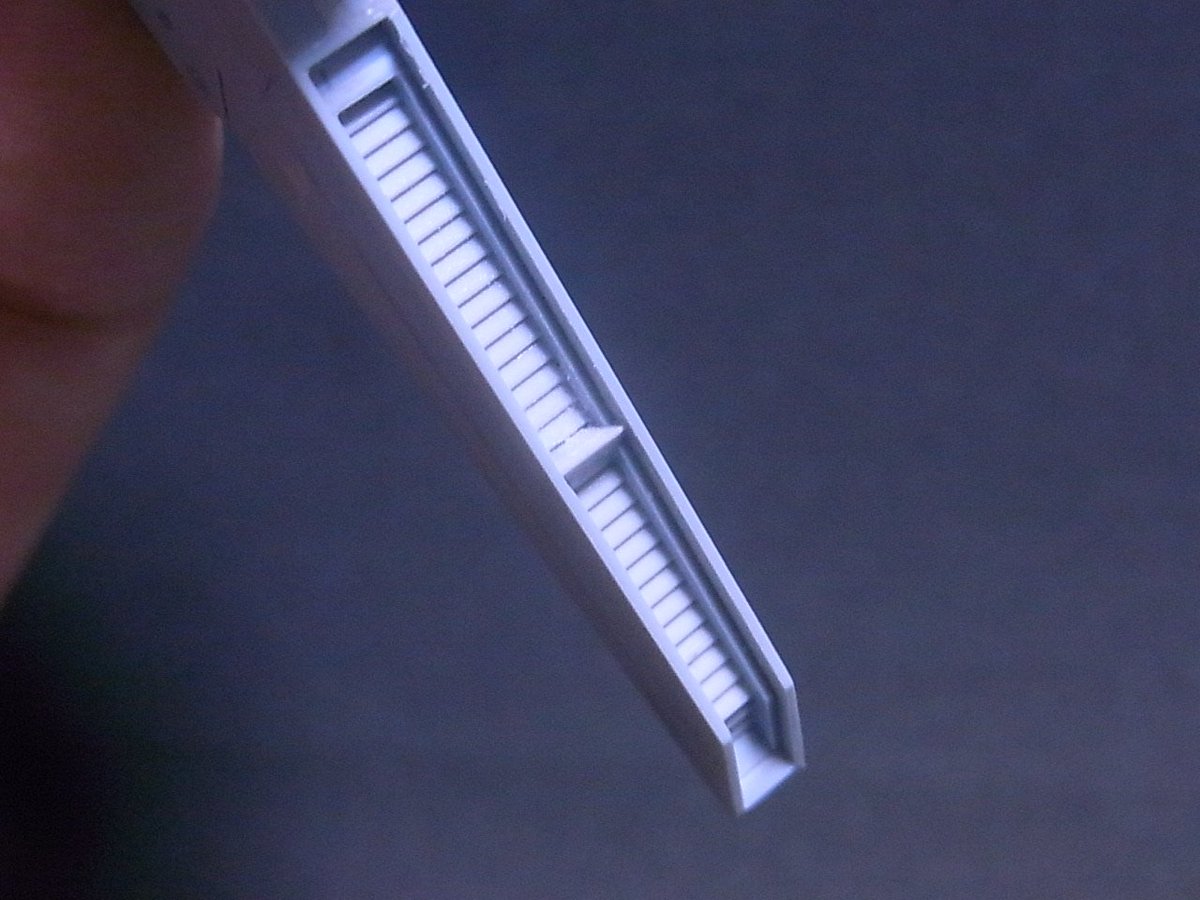

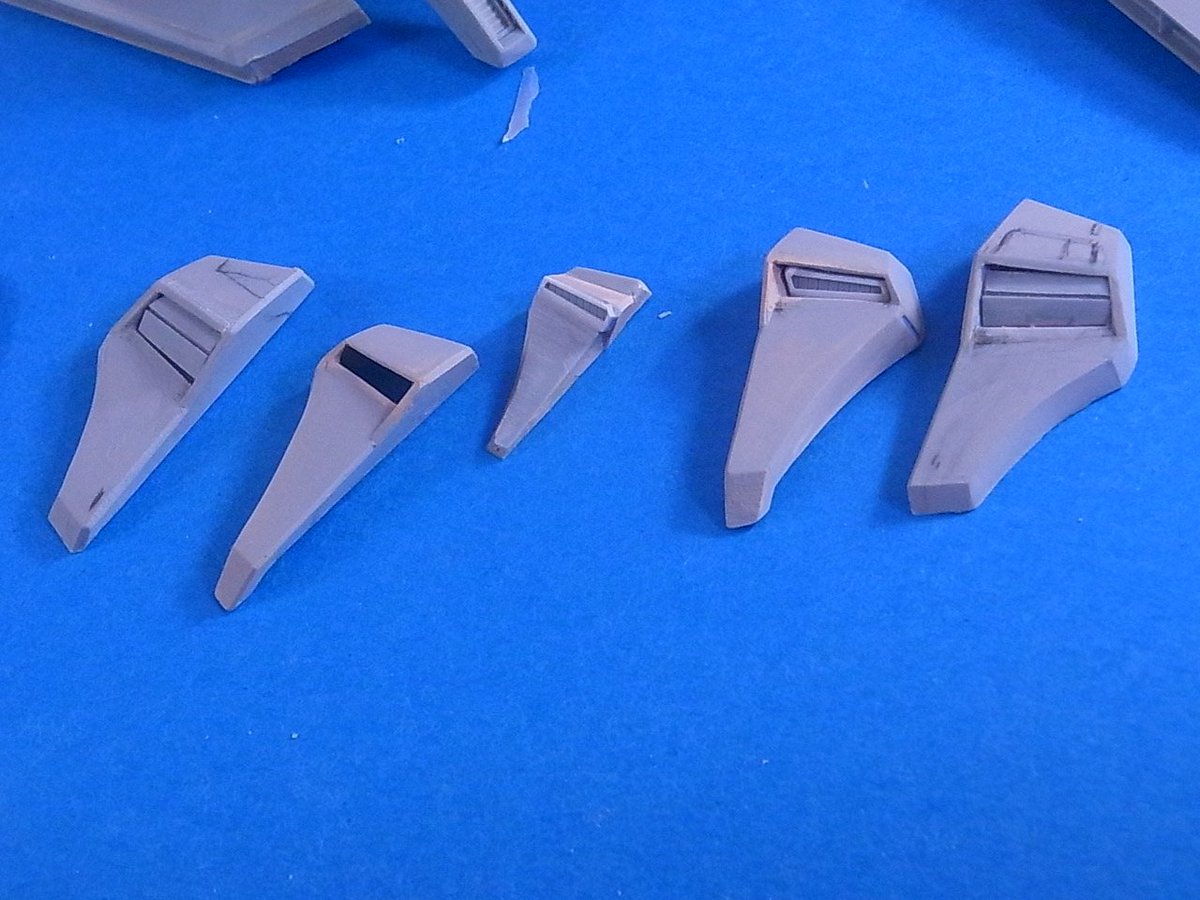

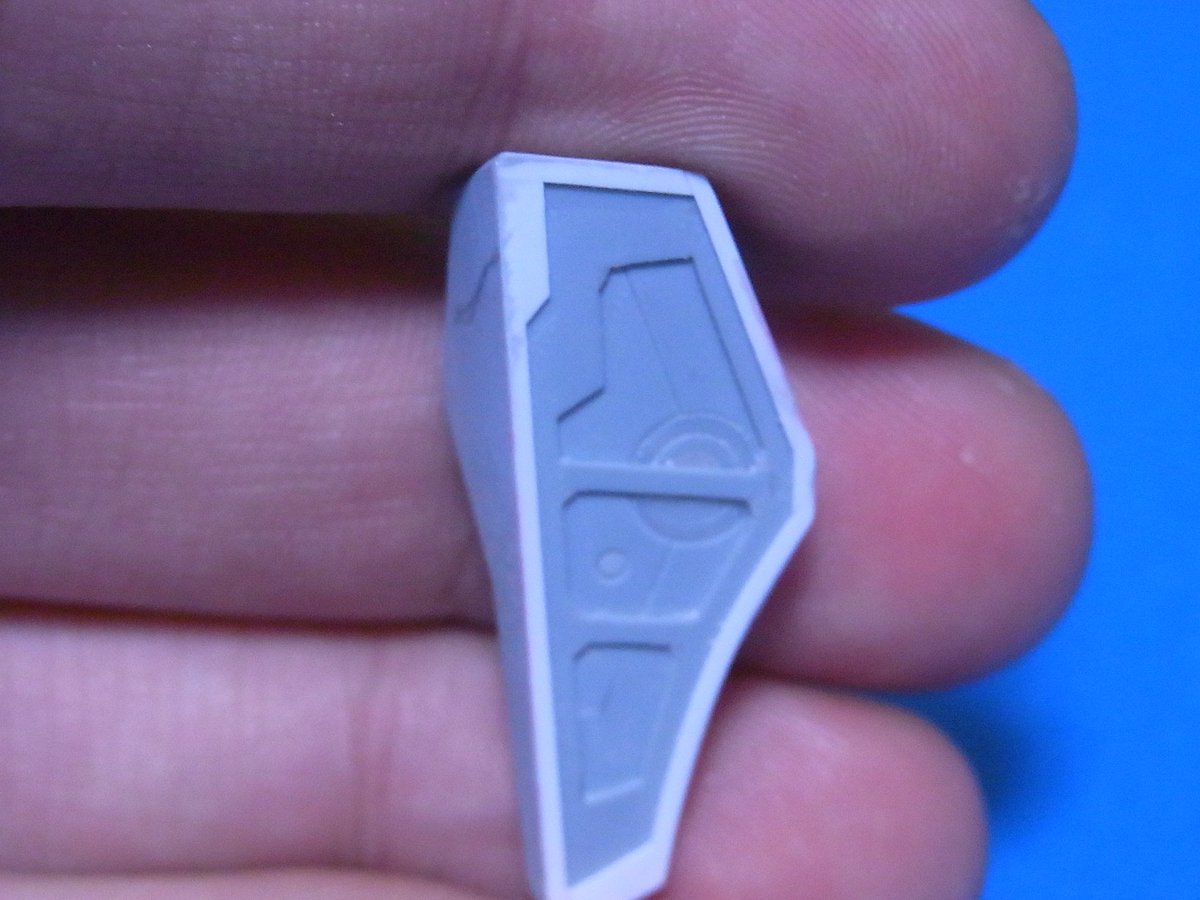

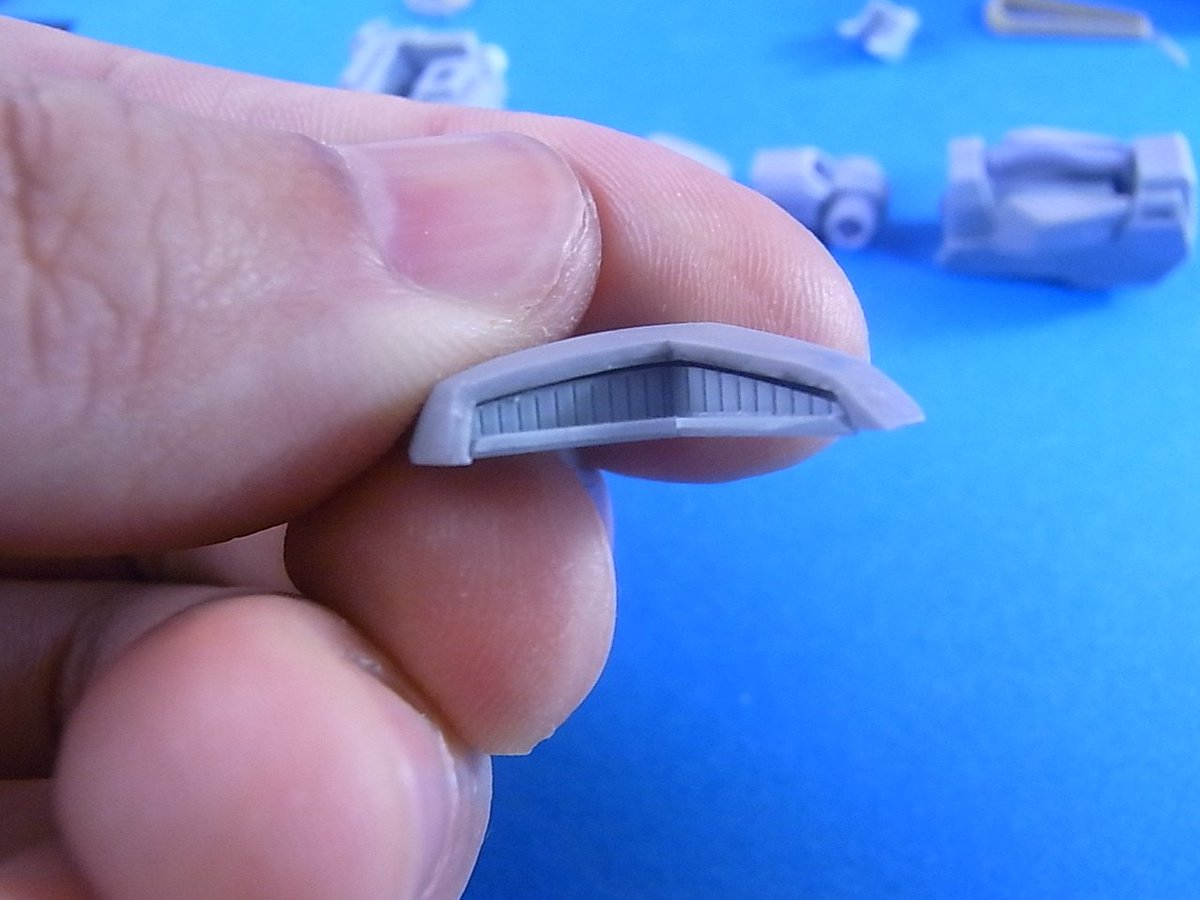

岬さんZガンダム製作記⑲ 某月某日 肩の前後のパーツは複製対応のため2重構造でインテークのディテールが入っています pic.twitter.com/8WOgnQZ6Jl
拡大
拡大
残りを読む(8)
