ザウルス SL-C700 シリアルケーブル作成

ザウルス SL-C700 シリアルケーブル作成
2
Izumi Tsutsui @tsutsuii

Zaurus SL-C700 とモデム内蔵H"の接続 http://t.co/gtQL1QJs

2012-01-04 21:25:39
Izumi Tsutsui @tsutsuii

クロスケーブルの製作 http://t.co/gP0ySvzJ 基板を上から見て右が1番

2012-01-04 21:40:44
Izumi Tsutsui @tsutsuii

CE-DT1 PDC携帯接続ケーブルコネクタ http://t.co/BP1bKwvk

2012-01-04 21:52:12
拡大
Izumi Tsutsui @tsutsuii

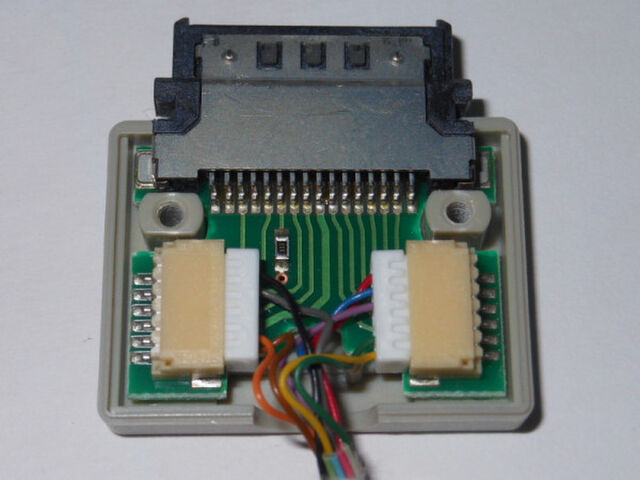

CE-DT1 コネクタ内部。11ピンVccだけ10kΩが入ってて(接続検出用?)、それ以外の線はそのまま外に出てる。配線の無い13ピンはReservedで信号無し。 http://t.co/5diId2Bb

2012-01-04 21:58:48
拡大
Izumi Tsutsui @tsutsuii

例の高級ノコギリでぞんざいに切断。このスペースだとやはり IC 3個は厳しい? http://t.co/C8ChfdkT

2012-01-04 22:12:09
拡大
Izumi Tsutsui @tsutsuii

物理的にはIC 3個入らないこともない感じだけれど、配線するスペースがない? http://t.co/FJ6HsNik

2012-01-04 22:22:01
拡大
Izumi Tsutsui @tsutsuii

合言葉は「ズサンな計画、結果オーライ」などとつぶやきながらテキトー加工 http://t.co/DWHj6xAc

2012-01-04 23:49:03
拡大
Izumi Tsutsui @tsutsuii

行き当たりばったりヒャッハー工作進行中。後は配線だけ(それが問題 http://t.co/YQZ8jPHA

2012-01-05 00:39:48
拡大
Izumi Tsutsui @tsutsuii

難易度高すぎてヒャッハー、ってな具合にVccとGND配線。電源ラインだからといって気にせずにもっと細い線使えばよかったよ! http://t.co/yNeTlT2x

2012-01-05 02:01:10
拡大
Izumi Tsutsui @tsutsuii

Zaurus側コネクタ⇔74HCU04 はなんとか配線完了。かなりハマって汚いですが一応ショートはしてません(´・ω・`) http://t.co/wLq629oZ

2012-01-05 04:17:32
拡大
Izumi Tsutsui @tsutsuii

本当の大きさ比較。コネクタの上のが microSD。ICの上にあるのが無洗米の米粒。ICに載ってるセラコンは1608(1.6mm×0.8mm)サイズ。これを空中配線で作ろうとか考えるのが阿呆ですな http://t.co/kFMz1vJ6

2012-01-05 04:24:22
拡大
Izumi Tsutsui @tsutsuii

74HCU04⇔MAX3232間の配線も完了。あとはケーブル引き出しの7本だけ。 http://t.co/MR8lsYz8

2012-01-05 20:22:42
拡大
Izumi Tsutsui @tsutsuii

ちゃちゃっとケーブル引き出し。1.27mmピッチならひょいひょいコテ当てるだけで楽勝です。……などと言いながら油断して一部ケース溶かしちゃってますが http://t.co/wEMqavOq

2012-01-05 21:08:24
拡大
Izumi Tsutsui @tsutsuii

カバー取り付け。特に引っかかったり挟まったりすることもなく、思惑通り「ズサンな計画、結果オーライ」な感じ。残りは反対側のコネクタだけ。 http://t.co/Ld7zS6Dy

2012-01-05 21:19:35
拡大
Izumi Tsutsui @tsutsuii

ザウルス側コネクタに気を取られて反対側のコネクタを何にするか決めていなかったというか材料を買っていなかったけれど、部品箱を漁ったらD-SUB 9ピンオスが出てきたのでとりあえずPC本体側相当のストレート配線で引き出し。

2012-01-05 21:23:33
Izumi Tsutsui @tsutsuii

レガシィ本の接続図を見ていて「Zaurusのシリアルの信号は負論理なので反転する必要がある」って書いてあったから全部反転したけど実はTxD RxDだけ反転すればよかったのではないか疑惑も浮上(´・ω・`)

2012-01-05 22:25:51
Izumi Tsutsui @tsutsuii

まあ、TxD RxDさえ見えればいいから、他は逆だったら後でゆっくり直そう……

2012-01-05 22:26:30
Izumi Tsutsui @tsutsuii

Zaurus SL-C700 とモデム内蔵H"の接続 http://t.co/gtQL1QJs のページだと全部反転してたからあまり考えなかったけれど どこまでひっくり返っているのやら

2012-01-05 22:28:52
Izumi Tsutsui @tsutsuii

疑惑はとりあえず脇に置いといて完成写真。D-SUBカバーは後日。 http://t.co/5nqvjWdj

2012-01-05 22:38:57
拡大
Izumi Tsutsui @tsutsuii

クロス配線はいつも専用クロスコネクタをつかっているので大仰な変換を介してZaurus SL-C700のメンテナンスカーネルでシリアル接続テスト。早くカバーつけないともげるの必至(´・ω・`) http://t.co/qDAXuGze

2012-01-05 22:47:32
拡大
Izumi Tsutsui @tsutsuii

……というわけで「動いた わーい」。いえぃ(`・ω・´)v http://t.co/JJDnJEOT

2012-01-05 22:52:26
拡大
