元栓ガスバーナー作成ログ

15
鍛冶屋モドキ @blacksmith4423

明日は元栓ガスバーナーの材料買いに行こう。目標1500円以下で( ・∇・)

2019-01-11 21:46:29
鍛冶屋モドキ @blacksmith4423

なんで雨降り始めるのさ( ´_ゝ`) ホムセン行けないやんけ この雨の中自転車乗ったら凍え死ぬわ

2019-01-12 10:06:50
鍛冶屋モドキ @blacksmith4423

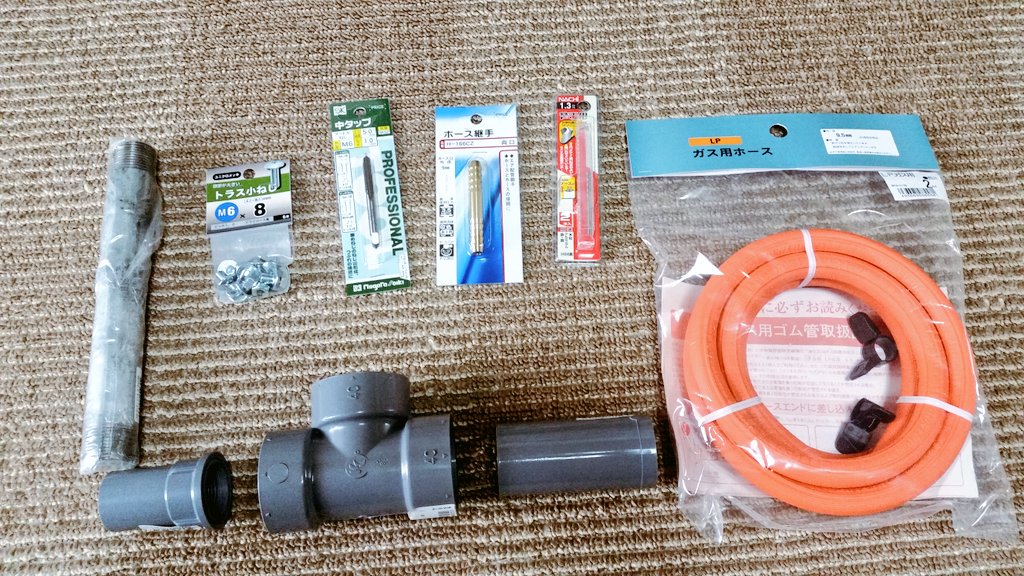

元栓ガスバーナーの素 加工に使うタップとドリルの値段を引けば1850円位なので目標額ニアミス 混合部周辺のパーツを塩ビ管にして値段を抑えました 一番高いのがガスホースで2m880円 ここケチるとアパマンします pic.twitter.com/n8OLpR7C4g

2019-01-12 13:18:56
拡大
鍛冶屋モドキ @blacksmith4423

今から加工始めるので行程ごとに説明していきます。 あと、もしつくるなら、どこが、何故、どういう風に危ないか自分で理解出来るようになってからつくり始めてください。そうじゃないと死にますよ( ・∇・) #peing #質問箱 peing.net/ja/qs/125725201

2019-01-12 14:09:29
鍛冶屋モドキ @blacksmith4423

材料 塩ビのチーズ サイズ40㎜ 塩ビのソケット サイズ25㎜ 塩ビ管とガスパイプ繋げる奴 サイズ20㎜ 3/4inch ホース継手 ホース口外径9㎜ M6タップ M6の短いボルト 5~10㎜ ドリル 1~1.5㎜ 今回は1.3と1.5 (ジェットに使うのでサイズによって火力変わります) ガスホース ガス管 3/4inch

2019-01-12 14:17:15
鍛冶屋モドキ @blacksmith4423

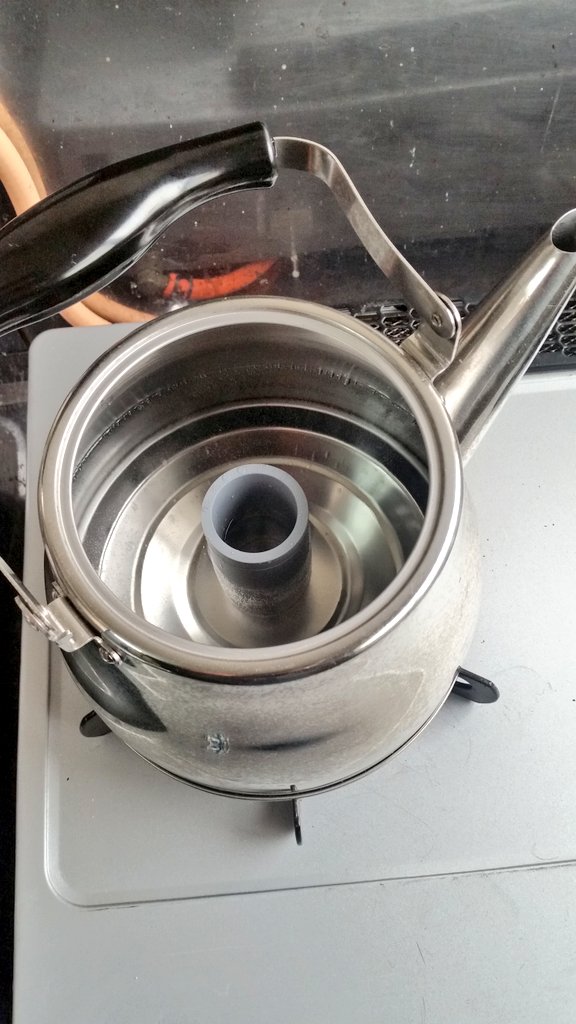

ソケットを茹でてガス管繋ぐ奴を圧入する 面取りしとくと入りやすいです pic.twitter.com/DtiyT06Vqi

2019-01-12 14:20:03
拡大
拡大
鍛冶屋モドキ @blacksmith4423

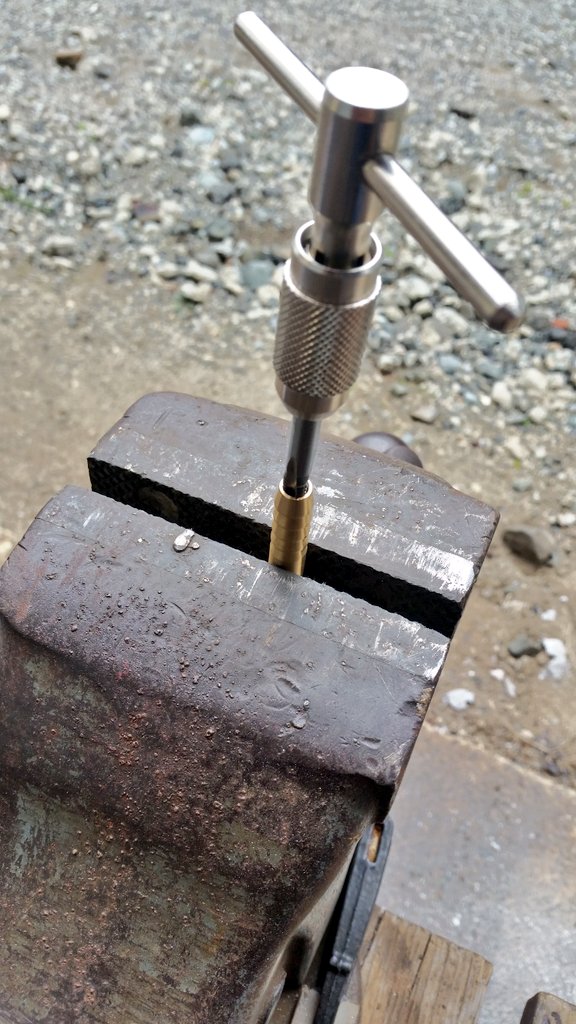

ホース継手にM6のタップネジを切る じつは外径9㎜だと内径が5.5~5.7位なのでM6を下穴無しで切れる(ФωФ) pic.twitter.com/Nj4YSx4zwf

2019-01-12 14:34:46
拡大
拡大
鍛冶屋モドキ @blacksmith4423

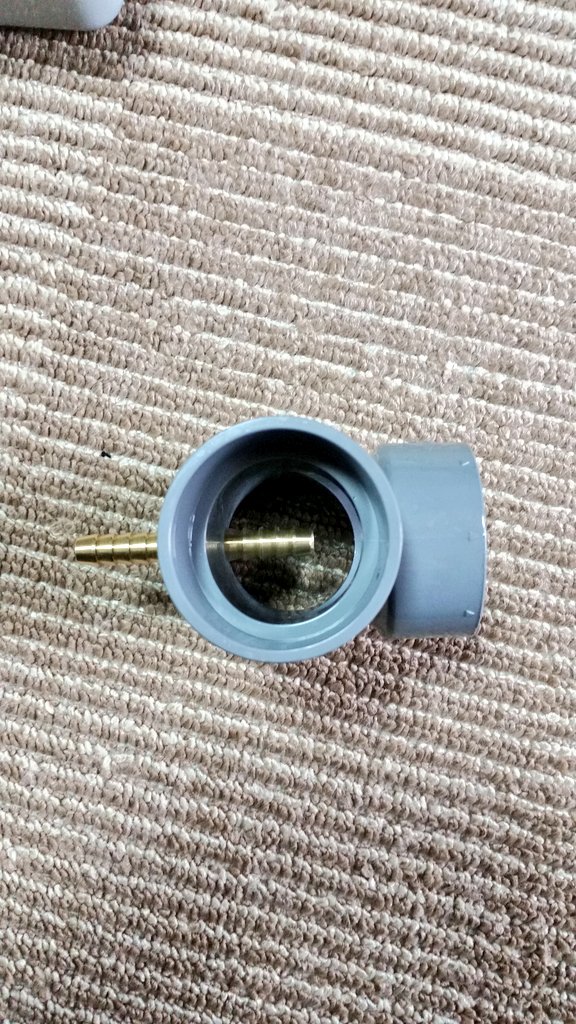

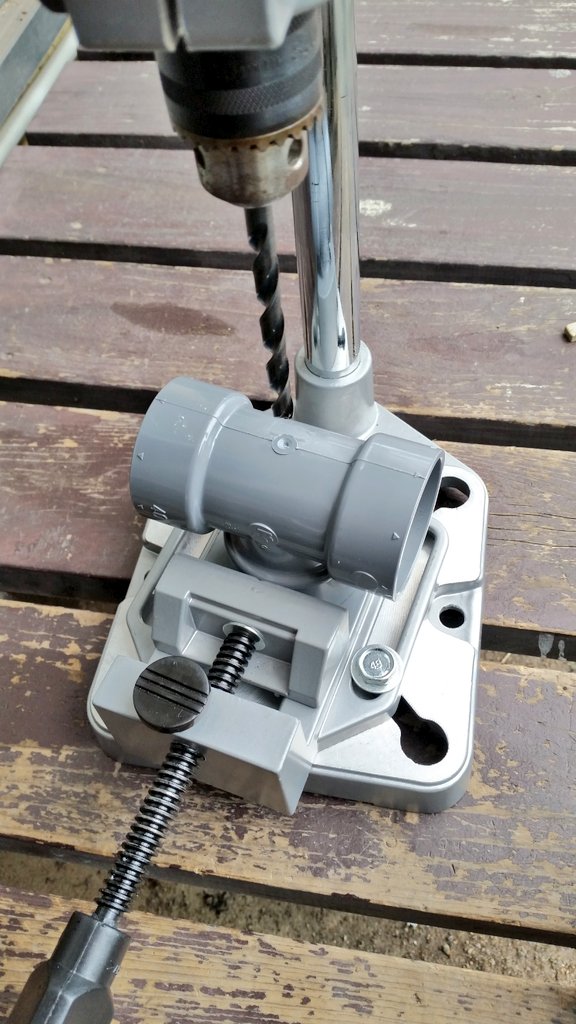

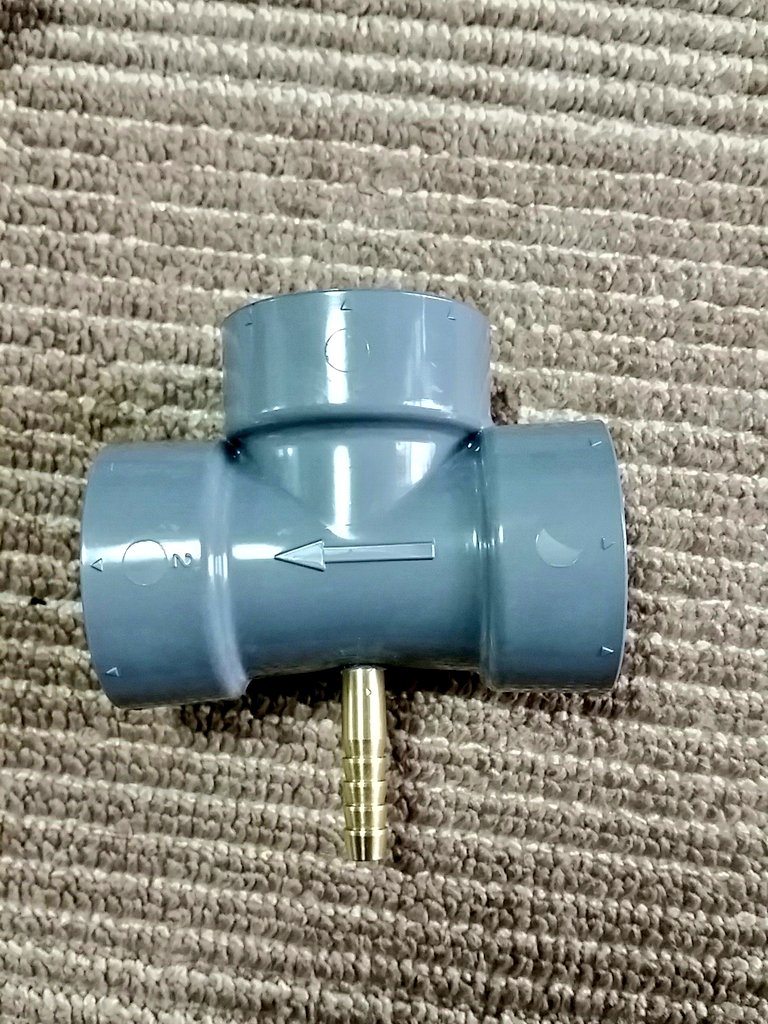

チーズに9㎜で穴あけして、ホース継ぎ手のネジを切った方を圧入する。 グラつくなら接着剤で補強する。 pic.twitter.com/6Lb8qem7OT

2019-01-12 15:03:04
拡大
拡大
拡大
鍛冶屋モドキ @blacksmith4423

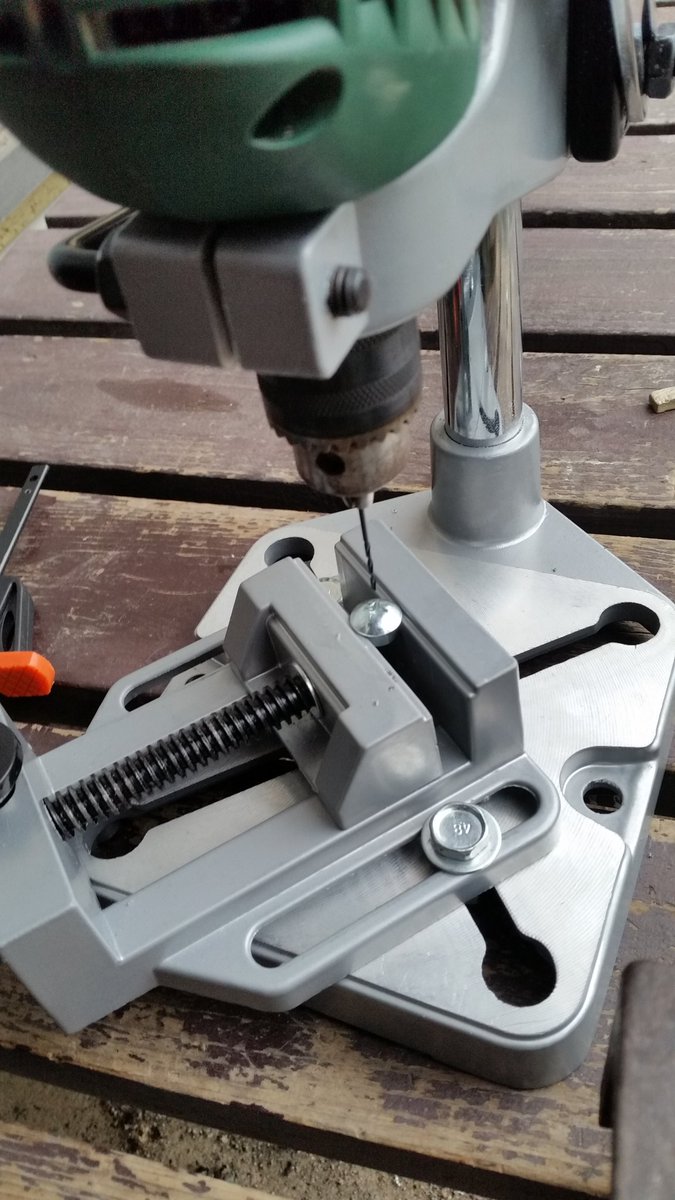

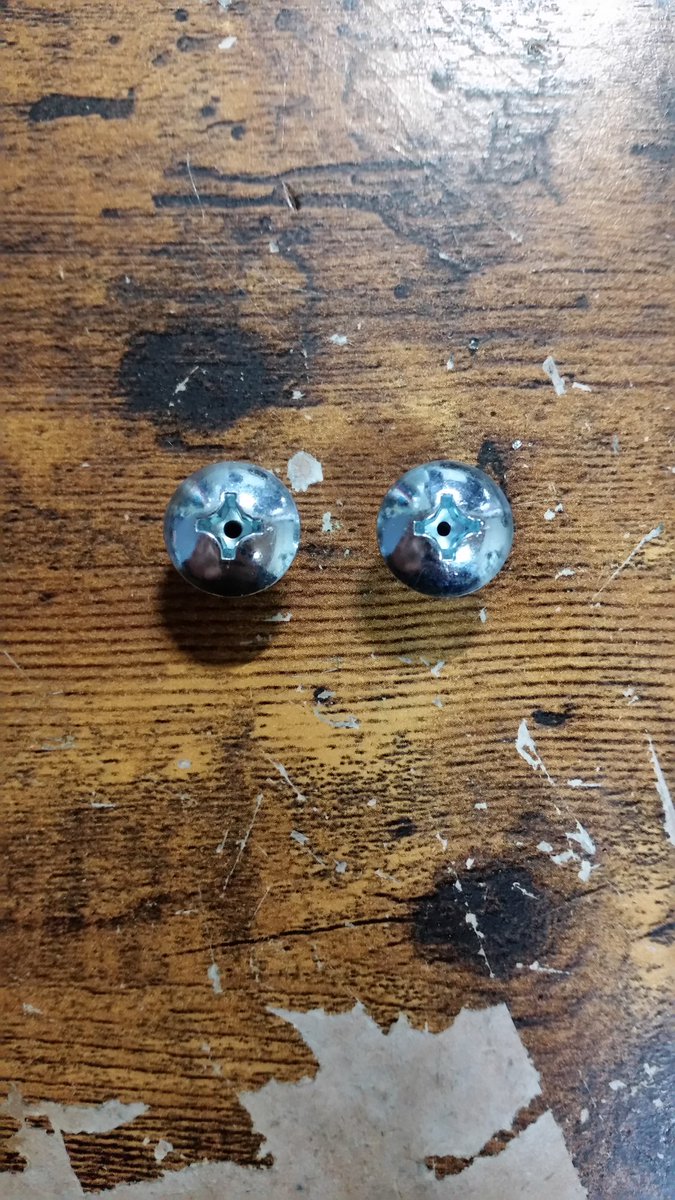

ジェットつくる M6のネジに穴あけ。今回は1.3㎜と1.5㎜ ホース継手を違うサイズにしてタップをM5にすればバイクのメインジェットが使えるので正直そっちの方がおすすめです。 左1.5㎜右1.3㎜ pic.twitter.com/uioMQwEevN

2019-01-12 15:25:07
拡大
拡大
鍛冶屋モドキ @blacksmith4423

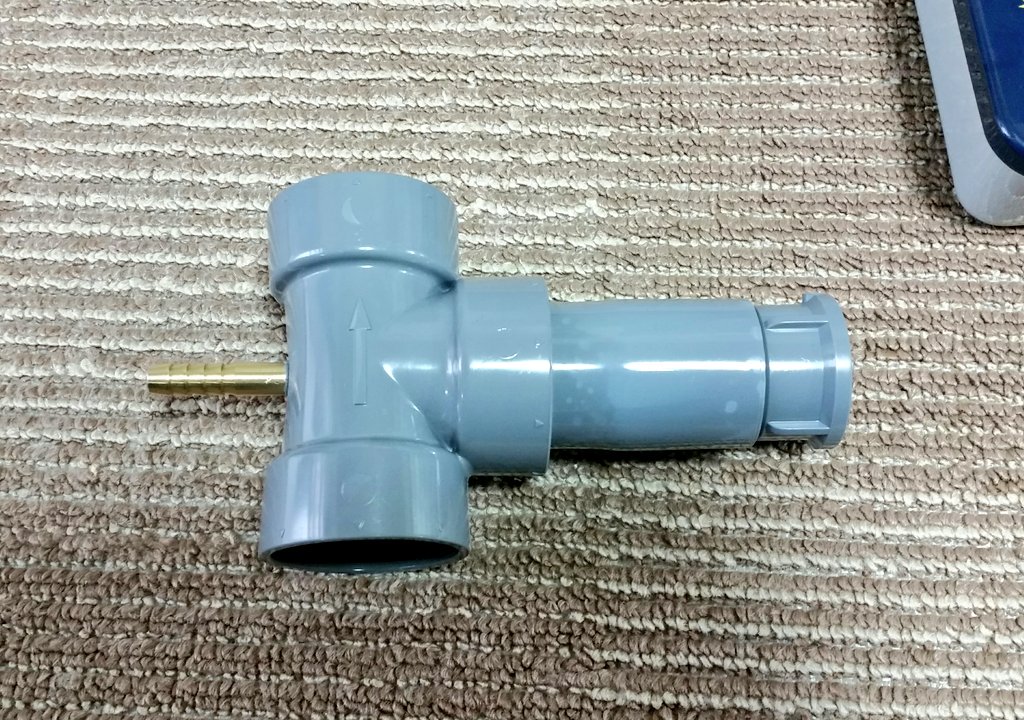

ガス管に繋ぐ奴を圧入したソケットをチーズに圧入して、接着剤で固定します。 入らなかったらソケットを茹でて圧入した後、接着剤で固定。 pic.twitter.com/KlEaxyHbFQ

2019-01-12 15:44:35
拡大
拡大
鍛冶屋モドキ @blacksmith4423

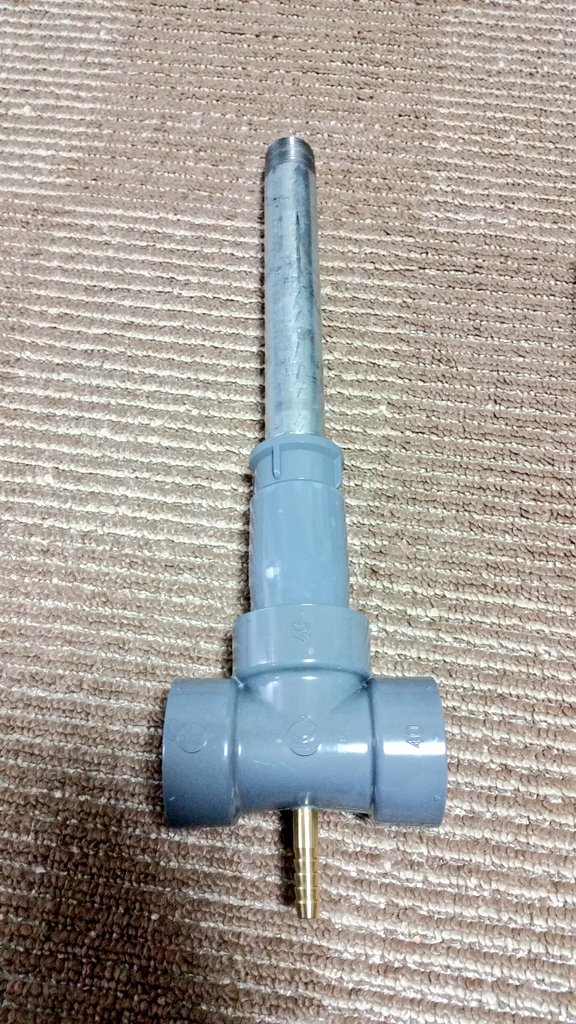

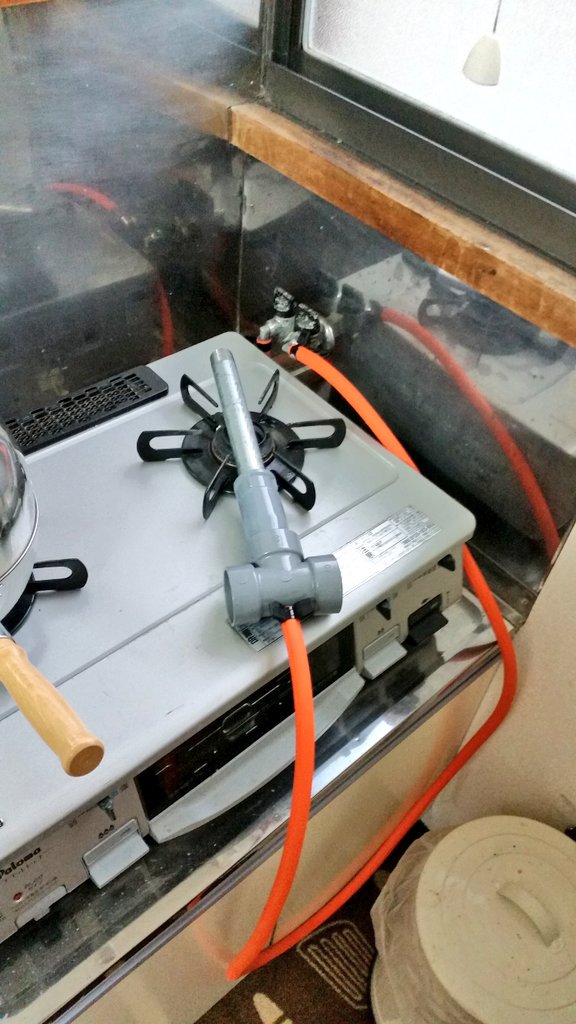

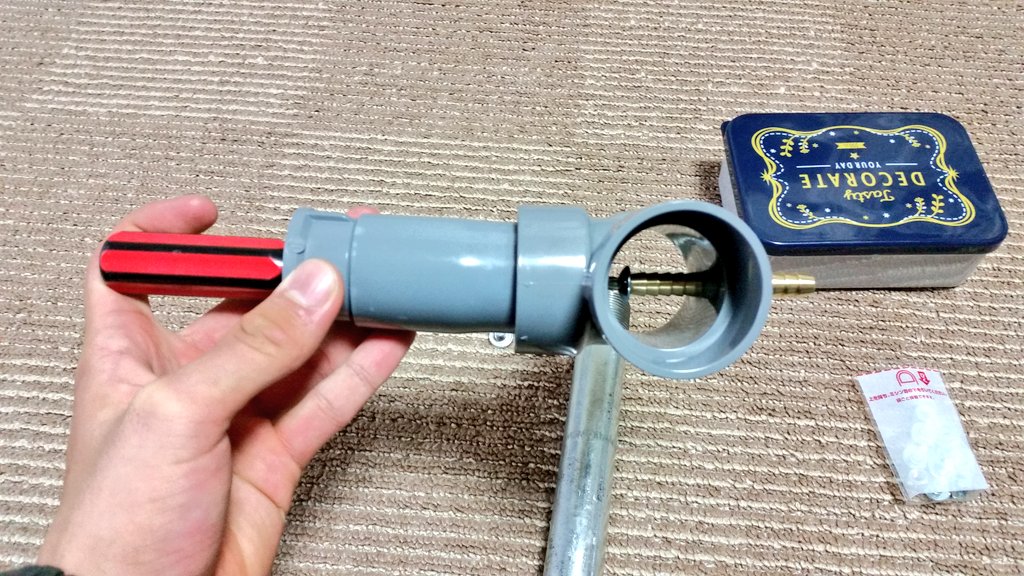

組み立て ①ホース継手にジェットを付ける ②ガス管を付ける ③ネオアームストロングサイクロンジェットアームストロング砲じゃねぇか!完成度高けぇなおい。 ④ホースを付けて元栓に繋ぐ ⑤ふぁいやー pic.twitter.com/XJryx6miF5

2019-01-12 16:02:14
拡大
拡大
拡大
拡大
鍛冶屋モドキ @blacksmith4423

感想 ・ホース長くて圧力が落ちてる感じがする。 ・1.3㎜のジェットでもガスの流量が多くて酸欠気味なので0.8㎜~1.2㎜のジェットで良いと思う。 CPUクーラーを送風機にして強制送風型にすれば良いかも知れんです。

2019-01-12 16:05:07
鍛冶屋モドキ @blacksmith4423

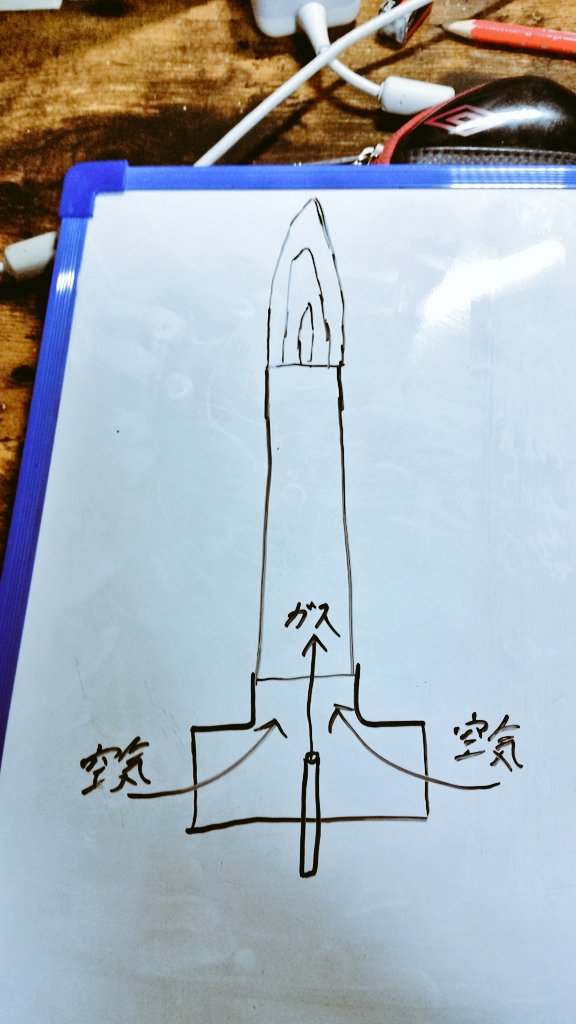

しくみ 流体の流速が上がるとその周りの気圧が下がる、って言うベルヌーイの法則って言うのがあるらしく、ガスの流速が上がると混合部の周辺の気圧が下がり、空気を取り込みます。 ガスと空気の混合気体が混合部の先のパイプで良く混ざり、それをパイプの先端で燃やしてます。 簡単!! pic.twitter.com/TDriMjT7N5

2019-01-12 16:15:35
拡大
鍛冶屋モドキ @blacksmith4423

ボールコックあった方がいいな。 これだと元栓の開け閉めでしか火力の調節ができん( ´_ゝ`)

2019-01-12 16:17:24
