Fusion360と光造形の3Dプリンターでオネアミスの翼の4号ロケットを作ろうとして挫折したまとめ

「我々は10年も前に後悔を済ませた。あとはどうやって忘れるか、だ」 ダメな機械とダメなレジンのおかげで心が折れちゃった話です。 成果としては何も生まれていません。
12
ボンクラーズ総長 @compon

ヤター!1/150スケールのソユーズロケットっぽいのデキ  出来てねえええええ!!! 中空にしすぎて薄すぎて破れてたーw もちょっと厚くしよう pic.twitter.com/CKSpF7UR74

2018-07-06 00:49:07
拡大

事の発端

ボンクラーズ総長 @compon

あれ、ソユーズのプラモ発売されてたの? 俺予約したんだけど届いてないぞ??

2018-06-15 21:04:04
ボンクラーズ総長 @compon

あ、もしかして予約に使ったクレジットカードの更新時期跨いだから有効期限切れで決済されてないんかな!? pic.twitter.com/czX7HAeiIE

2018-06-15 21:18:42
拡大
ボンクラーズ総長 @compon

わー! 先月の時点でクレジットカードの有効期限切れてるってメールが来てたわー! 支払い方法更新したら、ステータスが発送準備に変わったよかった pic.twitter.com/FETed3eY4Z

2018-06-16 00:17:00
拡大
ボンクラーズ総長 @compon

ヤター!ソユーズロケットのプラモ届いたヨー!! pic.twitter.com/J5a2d7tOUf

2018-06-22 17:25:44
拡大
ボンクラーズ総長 @compon

あやうくモデリングを始める所だった pic.twitter.com/UGrMgcsPxv

2018-06-22 17:26:45
拡大
ボンクラーズ総長 @compon

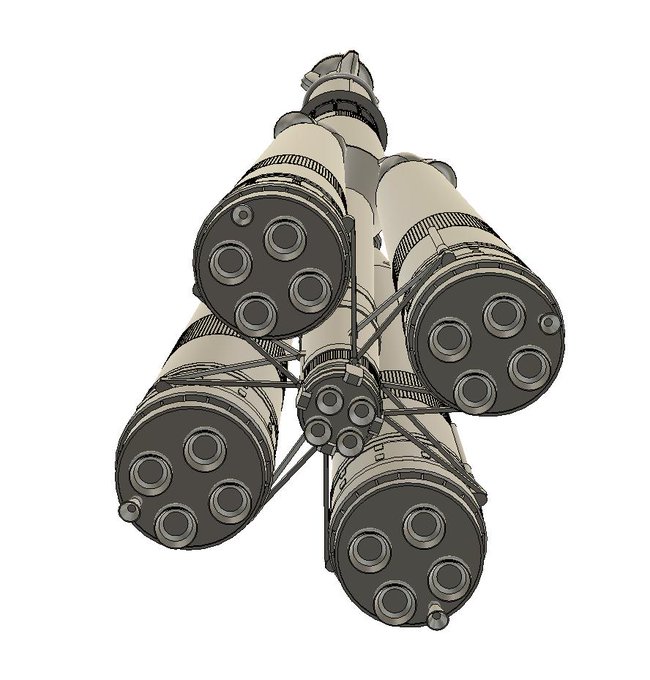

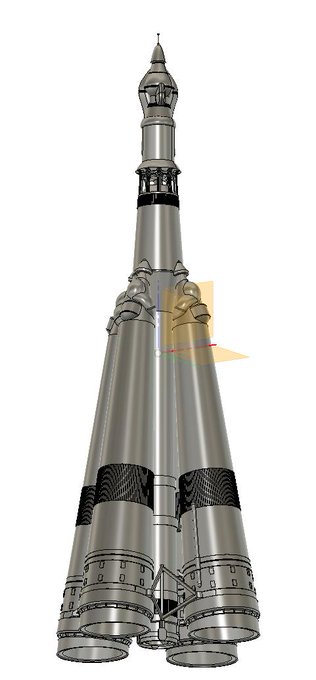

ヤター! ソユーズロケットぽいのデキタヨー!! pic.twitter.com/5u4lb261Yc

2018-06-23 01:37:17
拡大
拡大
拡大
拡大
ボンクラーズ総長 @compon

このコレをなんとかしたいんだけども pic.twitter.com/YjlLAL3JHD

2018-06-24 02:45:44
拡大
拡大
拡大
ボンクラーズ総長 @compon

だいたい丸い円筒形と回転対称コピーで作れるから簡単じゃね?と思ったんだ pic.twitter.com/N3iS3ApkzP

2018-06-24 09:53:00
ボンクラーズ総長 @compon

ひたすら丸い円筒形と回転対称コピーすね・・・ pic.twitter.com/YOuem6uAqz

2018-06-24 09:59:46
ボンクラーズ総長 @compon

1・2段目は出力されるも、3段目が落下しました! pic.twitter.com/NHg0kXN4Hx

2018-06-30 11:57:04
拡大
ボンクラーズ総長 @compon

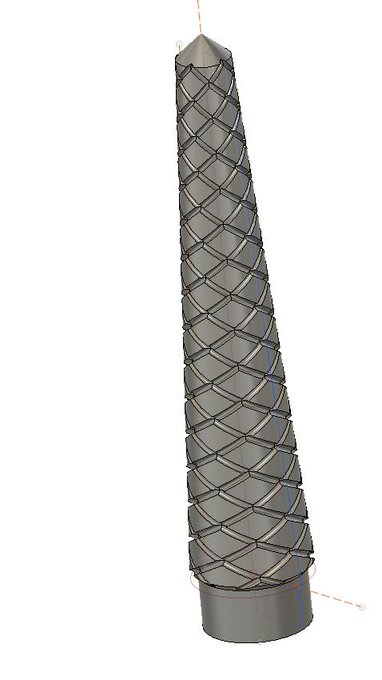

レジンをケチる為に中空にしようとするも、あんまり薄いと強度が不安なので色々こねくりまわして内部にリブを付けてみた pic.twitter.com/IevS33IEsP

2018-07-01 17:10:41
拡大
拡大
拡大
拡大
ボンクラーズ総長 @compon

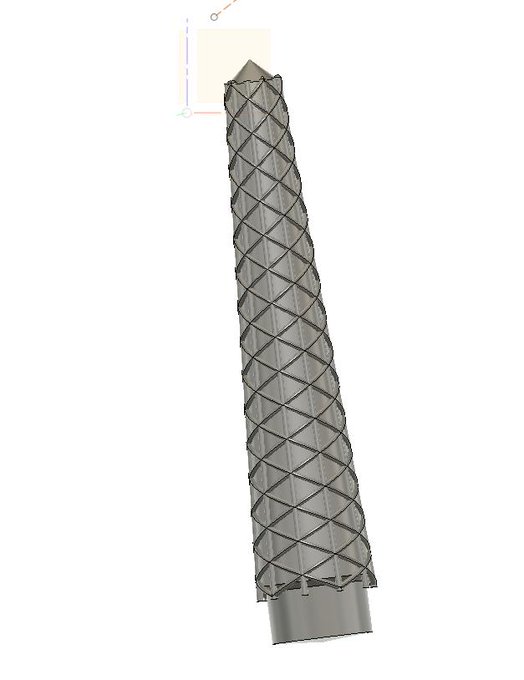

さらにリブを増やしてトラス構造ぽくした 実際の効果はわからんけどな! pic.twitter.com/J8joX3iwga

2018-07-01 18:24:47
拡大
拡大
拡大
ボンクラーズ総長 @compon

こーゆー所一体成型できるの不思議感ある pic.twitter.com/rII69MdKJe

2018-07-02 09:15:51
拡大
ボンクラーズ総長 @compon

D7は専用のスライサないのでCWでスライスすると、110万ポリゴンの2000レイヤのスライスに2時間くらいかかるのだ。 スライスしてる間に除草剤50リットル位い散布できちゃったぞ!

2018-07-02 12:30:56
ボンクラーズ総長 @compon

スライスに2時間かかった110万ポリゴンのモデルが、出力したらなんかバグっていた! Creation Workshop がポリ数多すぎるとバグるのか、fusion360から書き出した時にモデルぶっ壊れてるのか原因探り中 光造形でもモジャモジャ様が降臨するのかもしれない pic.twitter.com/zw0857LTOt

2018-07-03 09:42:26
拡大
ボンクラーズ総長 @compon

落下したりレジン足りなくなったりと、なかなか成功しないぞー pic.twitter.com/tXM3kDMRSB

2018-07-03 09:43:27
拡大
ボンクラーズ総長 @compon

スライスデータが60M位あるんで、それをD7のオフライン出力ユニットで読むとバグるとか、オマケでついてきたUSBメモリが駄目なのかもとか、色々可能性が広がる感 PC直結で出力してみようかしら

2018-07-03 09:48:32
ボンクラーズ総長 @compon

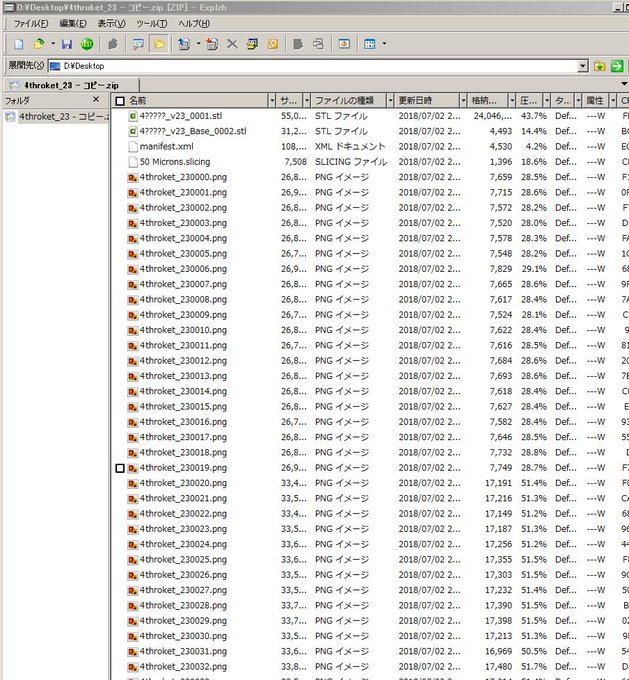

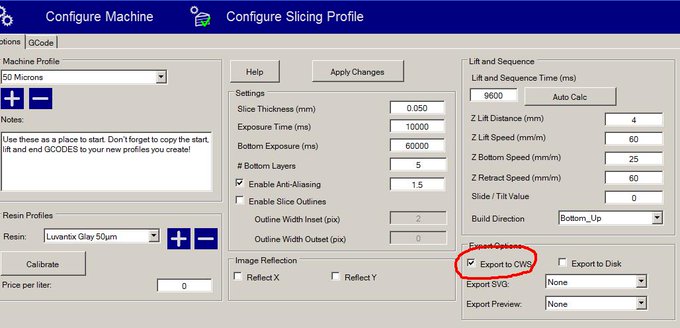

スライサのCreation Workshopから、スタンドアロン動作機用に.cwsを書き出すオプションを入れて保存した.cwsの拡張子をzipにして解凍すると、スライス画像が見れるって情報を得たのでやってたみた! おー! 入ってるなー! pic.twitter.com/KQh7VkSF4T

2018-07-03 12:28:52
拡大
拡大
拡大
ボンクラーズ総長 @compon

スライス画像を連続再生 なんか、こーゆーのどっかで見たことある感 pic.twitter.com/oRzeBktI1I

2018-07-03 12:30:34
ボンクラーズ総長 @compon

ヤター! ソユーズロケットぽいの出力デデキタヨー!! スケールは1/400 中空にした殻の厚みが0.3mm位になってるので、中のリブが透けて見えちゃうね スライスデータがバグっちゃうのは、電源切ってしばらくしてから入れ直したら直ったぽい 長時間(数日間レベル)の連続稼働が駄目なんかな??? pic.twitter.com/DnrJlKp9ra

2018-07-04 09:26:20
拡大
拡大
