AppleのLightningコネクタはなぜ必ず”左から4番目の端子”からダメになる”?→その理由が興味深く、ナルホドとなるものだった

まあ僕Androidなんですけどね
231
Kenji Iguchi / 井口健治 @needle

Lightningコネクタってなんで長く使ってると決まって左から4番目の接点だけボロボロになるの pic.twitter.com/KOxXeuwkJX

2019-12-26 13:50:32
拡大
Kenji Iguchi / 井口健治 @needle

English Account:@needle_e 腱鞘炎と戦うVRエンジニア。GREE、Oculusを経て現在フリーランス。興味範囲はインタラクションデザイン・VR・AR・ウェアラブルコンピューティング・知的財産権・表現規制等。Unrelated to Needle Inc.

しろ:SW-5743-9924-8003 @shiro07281

本当だ、うちのケーブルもここだけちょっと傷んでる・・

2019-12-26 14:00:55
Loxis @loxiris

確かにうちのLightningケーブルもこうなる

2019-12-26 19:53:55
オタサーのおじ @trashsuite

大体こいつがヘタレて給電できなくなるから Qi でじわじわ充電するしかなくなる twitter.com/needle/status/…

2019-12-26 15:14:15
せいみや @sei_natsu1119

これなって携帯電話の充電ドックが壊れて充電出来なくなってこの前修理出した twitter.com/needle/status/…

2019-12-26 18:04:53
149195 @149195

へえ、なんかそこだけ錆びてる気がしてたけど、勘違いではなかったのか。

2019-12-26 18:00:06

やっぱり4番目が最初に錆びている

太田 清一郎 (せいちゃん) @tw_seichan

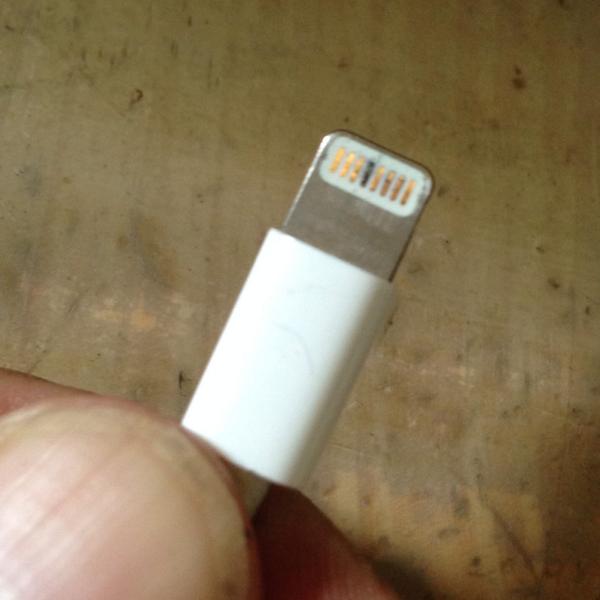

Lightningコネクタって端子の真ん中辺りに錆が浮いて来て、接触不良になるよね…ネッ⁈ pic.twitter.com/zbesa9x1Xz

2014-08-29 15:20:34
拡大
ヒビクラ @hibinokurashi1

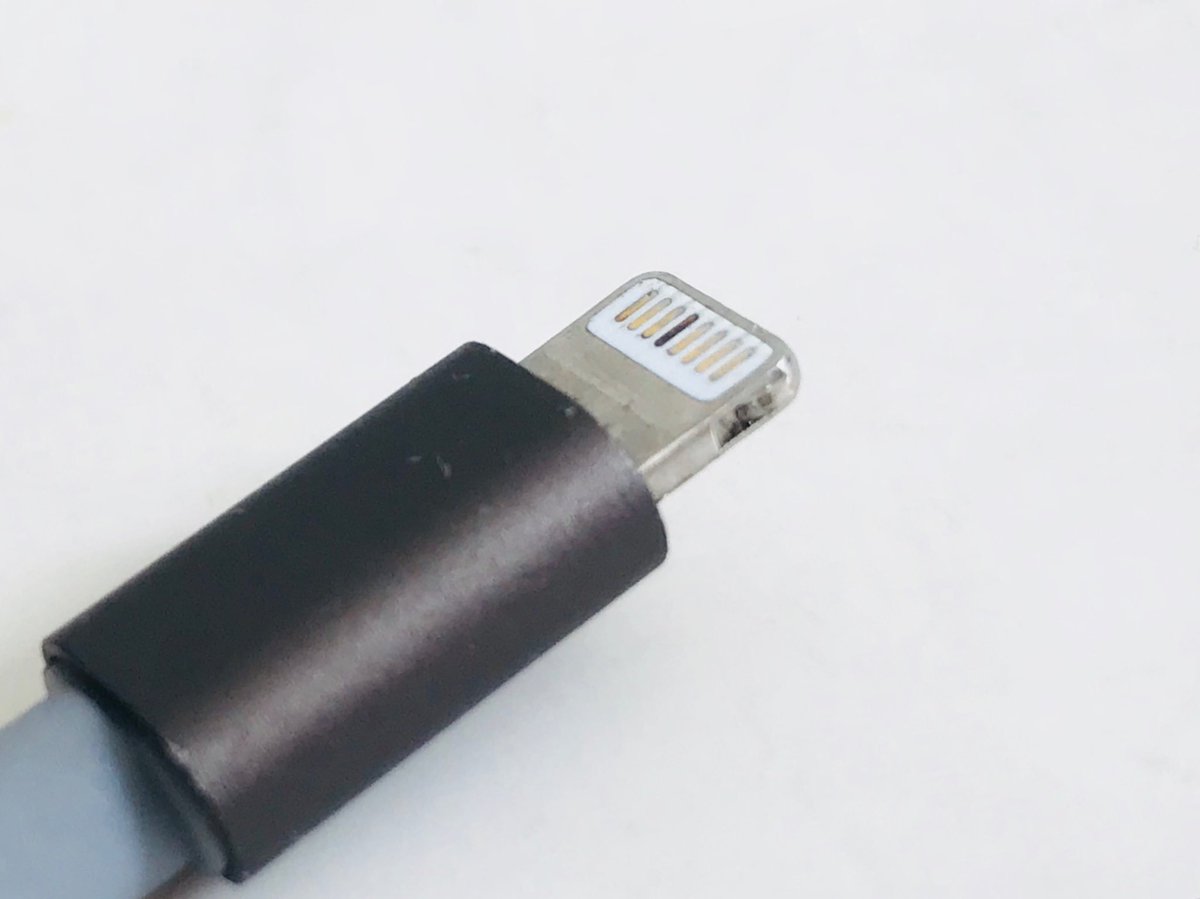

iPhoneのLightningコネクターは4ピン目が錆びやすいみたい。 pic.twitter.com/VCU4oEIBKN

2018-11-02 09:51:45
拡大
ゆら @yura_greycube

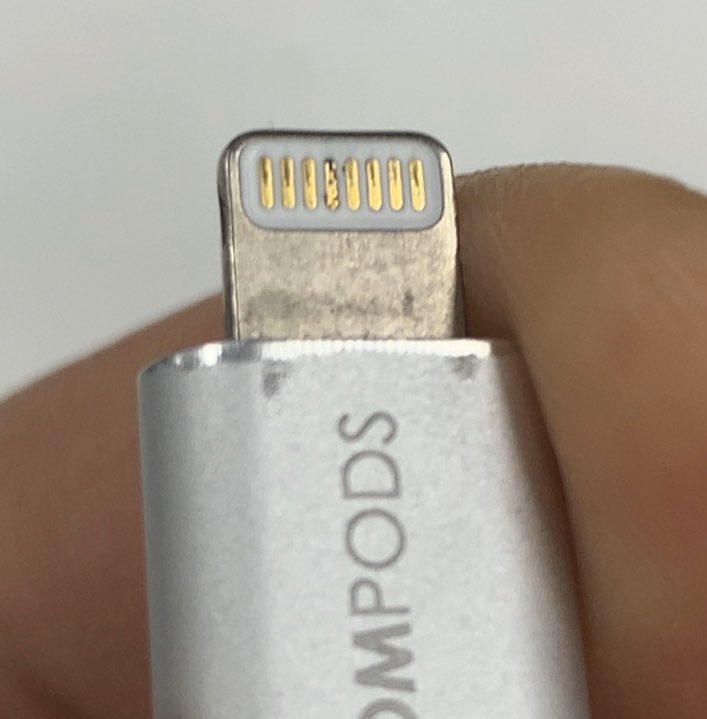

あ、ほんとだ。。。おれのもそうなってる pic.twitter.com/ga9hSw3gg8

2019-12-26 17:13:43
拡大

どうやら左から4番目が給電ピンらしい

aho @aho151

@needle 調べたらそのピンを給電に使ってるみたいだなあ。(wikipedia情報) そいつだけ高電圧高電流を扱う都合上ほかの接点より金属が電流で酸化されるのが早いんじゃないかねえ。 lightningは接点剥き出しだから接点周りから電解質(手の塩分とか)を排除するのは難しいだろうし設計上の問題くさい

2019-12-26 14:42:16
リンク Wikipedia Lightning (インターフェイス) Lightning(ライトニング)は、アップルが開発した独自コンピュータバスおよび電源コネクタを使用したデータ伝送技術である。iPhoneやiPad、iPodのようなアップルの携帯機器端末とホストコンピュータや外部モニタ、カメラ、USBバッテリー充電器、その他の周辺機器を接続するために使用される。30ピンでなく8ピンを用いているため、Lightningは30ピンDockコネクタよりもかなり小型であり、どちらの向きでも差すことができる。しかしアダプタを使わないかぎり、以前のコネクタのために設計されたケーブル 2 users
restorecon -RF /home/東風谷さずりん @Xatz

@needle twitter.com/Xatz/status/11… 気付かないうちにショートしてて電気分解がおこっていることは結構あるみたいです。

2019-12-26 17:23:48
ぼんじん(猫おじさん介護中) @Bonezine

Lightningコネクタの左から4番目はVBUS(電源+)なので、何度も挿抜してるうちに金メッキが剥がれるなどして電食が進みやすいのでは、などと想像した

2019-12-26 14:33:04
ぼや @boyahina

うちの充電スタンドもそこだけ黒いです。磨いて多少マシになったけど twitter.com/needle/status/…

2019-12-26 17:45:51
エスペラ @proten2199

こんな小さな接触端子で15Wを流すんだから、ちょっと汚れていたりしたらすぐ傷むと思う。 twitter.com/needle/status/…

2019-12-26 15:40:21

ちなみに(保証なし)

ひであ @SR600奥入瀬 @hidea

これすごくわかる。最近は、断線よりこれで駄目になることが多い。ちっちゃいヤスリで削るとちょい復活する。というか湿度が高いところで使うと速攻なることがある(要は雨ブルベ) twitter.com/needle/status/…

2019-12-26 14:00:49

コメント

シナモン @cinnamonP 2019年12月26日
アノード…給電端子はプラスの電荷を持つために電子が奪われる=酸化される訳か…
27
達入玉 @tatsuiritama 2019年12月26日
最近ようやくiPhone手に入れて、これ端子剥き出しだけど大丈夫かなとは思ってたがやはりか
0
方向音痴 @otetenoshiwato 2019年12月26日
ヤスリ情報とても有難いです、参考にさせていただきます
8
ham68616d sub @ham68616dsub 2019年12月27日
端子のサビよりコネクタとケーブルの境目の被覆が裂けてくる方が先だと思う。 ちなみにうちのは2年以上使ってるはずだけど全く錆びてない。被覆は裂けたので絶縁テープで養生済み。 みんなどんだけ湿気っぽい部屋に住んでるの。もしくは汗かいた手で端子を触りまくってるか。
50
m232796 @m232796 2019年12月27日
「充電中」に劣化する分には端子を清掃しておくくらいしか対処できないだろうけど、給電状態でのコネクタ挿抜で劣化するやつはケーブル繋いでから充電器に給電すれば多少緩和できるかな?あとは非充電時にもケーブルに電源供給したままにしてる場合、ちゃんと外すようにするとマシになるかもしれない。電圧かかってると空気中のマイナスに荷電したあれこれを吸着したり反応が進みやすくなる・・・はず。
3
yuki🌾㊗️5さい🎉⚔ @yuki_obana 2019年12月27日
私はエタノールと爪でちまちま磨いて除去してたの(´・ω・`)酸化物なら酸使う方が楽かしら?
3
あごにー @Agony_01 2019年12月27日
やっぱUSBで充電するって無理があるんじゃねーのかなぁ・・・
2
かつまたいさ(永遠の10歳📛) @kamiomutsu 2019年12月27日
早くTypeCに統一してほしい。厚みの都合なの?こだわる必要もないでしょ。
73
セバスチャン小林(裏) @Dongpo_Jushi_x 2019年12月27日
こういうの聞くとやっぱAppleはクソだわって思う。
29
名無しさん@お腹いっぱい @vicy 2019年12月27日
kamiomutsu ウォークマンのミニプラグやPSPのメモリースティックみたいなもんで、ある程度普及したら、汎用規格にあわせるより、自社規格ゴリ押しした方が儲かるからだろ。
24
SAKURA87@多摩丙丁督 @Sakura87_net 2019年12月27日
ヤスリで削るのは確実ですが、接点が薄くなるのでその前に接点復活材を試してみると良いかも。
15
ざの人(棘用垢) @zairo2016 2019年12月27日
100円ショップのライトニングタイプ電源供給ケーブルは、 「このアクセサリは使用できない可能性があります」と ひどい時は1か月も使用していないのに出るので、認証を受けたケーブルでないとあかん。
2
しゃおら @Chaola_D_C 2019年12月27日
鉛筆の先で強くこすると良い。一番身近な接点復活剤+導電性研磨剤だ。
56
もっこㄘん @Mokko_Chin 2019年12月27日
端子がむき出しだから皮脂や塩分が付いたまま電流が流れてこうなるんだろうと思う。
1
k_wakita 5月が素敵なのはサンザシが咲くから♪ @k_wakita 2019年12月27日
vicy ウォークマンですら、2019年秋発売の一部機種から Type-C 採用になりましたねえ。
36
あごにー @Agony_01 2019年12月27日
ただ、CtoLightningだと当初の予定だったAToLightningに比べて6倍電気が流れちゃうことがあるんで、Lightning側の仕様が追っついてないと端子が焼けるとかは普通にありそうと感じました。
2
ねこびどぅん @nekobidden 2019年12月27日
Agony_01 Type Cなら端子むき出しじゃないからいいと思う
23
Moo1courage @moo1courage 2019年12月27日
ちなみにiPhoneの保証期間内なら、付属のlightningケーブルも断線などで交換してくれます。
6
UZIRO @UZIRO 2019年12月27日
つかいい加減タイプCに統一しろ
5
とろろ @ein18790314 2019年12月27日
Chaola_D_C コンタクトZの名を知ってる人はおっさん! マジな話、鉛筆は優秀な接点復活剤です。鍵の抜き差しが渋くなったキーシリンダーの復活にも使えるので、知っておいて損はない。問題は鉛筆持ってる人が昨今少ない…
32
ビッター @domtrop0083 2019年12月27日
ソニーのウォークマンも今年からUSB Type-C使うやつ出たけどな。
7
Tadashi @tadashifx 2019年12月27日
私はLightning使ってないので推測だけど、もしかしたら比較的安いケーブルは金メッキじゃなくて金フラッシュ程度の膜厚しかないんじゃないかなぁ? で、薄い金層が剥がれた状態で大電流流すと電蝕が発生してどんどん劣化していくとか。
0
マシン語P @mashingoP 2019年12月27日
kamiomutsu iPhoneユーザのリテラシーでType-Cを導入したらユーザと販売店が地獄ですよ。ケーブルがピンキリでMacbook Proでも使えるPD対応から、中身はUSB2.0のコネクタだけCというのまで混在して売られているので。現状でもダイソーなんかのなんちゃってLightningケーブルを買うくらい懐が貧しい人多いため、格安Type-Cケーブルでトラブル割合が増えるでしょうね。
9
phoque aka猫二姐∃🐾 @phoquesan 2019年12月27日
[c7193602] テスラが交流でエジソンが直流だったのでは?
20
びんぼっちゃま@インディーズ医療法学者 @binbo_cb1300st 2019年12月27日
kamiomutsu USB PDは色々規格がありまして。その違いがわからない人が粗悪なケーブルを使って不具合が生じた場合の対応が面倒なのかと。iPad Proを購入する人と、iPhoneを買う人ではそこらへんのリテラシーの違いも有るわけで。https://pc.watch.impress.co.jp/docs/topic/feature/1075458.html
20
ついっこ @ura1987_oppa 2019年12月27日
周辺機器扱いで、iPhone本体の保証中は無料交換なんだけど、みんな保証外なの…?
1
もっこㄘん @Mokko_Chin 2019年12月27日
鉛筆は鍵にこすりつけて鍵穴の潤滑にも使えるんじゃ。油を入れると砂ゴミなどと混じって後で酷いことになる。
2
𝑎𝑠𝑘 @whirlpool 2019年12月27日
@vicyの書いた「ウォークマンのミニプラグ」って、ここ10年位の独自コネクタの話じゃなくて、3.5mmミニプラグの話だよな? みんな使ってるあのヘッドホンのミニプラグ、ウォークマン専用にソニーが作ったやつだからな。
8
nextworker @nextworker 2019年12月27日
Dockコネクタが 2003年リリースからiPhone4s 2011年 までという事を考えると、iPhone5 2012年 ~ のLightningコネクタは2020年あたりで終了かな。金型作ったサードパーティーの事も考えてあげなよ。
0
じぇみに @jeminilog 2019年12月27日
そーいやUSBと違って金属端子無修正モロ出しだよもんなコレ(いや修正って何
2
こばやしゆたか @adelie 2019年12月27日
いきなりヤスリを使うより、まず目の荒い布で磨くのをためしたほうがいいよ。ジーンズのもものあたりでこすったりします。//
12
K.Yanagisawa @K_Yana47 2019年12月27日
どこが興味深い? Lightning出てすぐピンアサイン割れてるし、ここに2.1A流れることも知れてる。こんなとこにこれだけ流せば劣化なんて時間の問題。 それにしてもLightningって接触すぐ悪くなるな。掃除しても。type-Cなら幾分はマシなんだろうか? MBPでは今のところトラブってはいない。
1
もっこㄘん @Mokko_Chin 2019年12月27日
こういうのはいきなり削るより取り敢えずエタノールや接点復活剤を塗って爪楊枝や綿棒で磨くと良い。
8
ドラゴンチキン @dragonchicken19 2019年12月27日
発明王「テスラッ!このド変態がッ!」
1
ドラゴンチキン @dragonchicken19 2019年12月27日
zairo2016 セリアのライトニングは片側しか金属部分が無いので刺すとき迷います。
0
ネワノ @One_of_Engineer 2019年12月27日
ein18790314 シャープペンシルなら結構持っていないだろうか?油脂含浸黒鉛なのは変わらんし。
0
ちはや🌸🐱 @Chihalog 2019年12月27日
偏ってケーブルの片面だけ使ってると、本体端子に接触しない面の4ピン目が錆びますね。そして片面ケーブルになるのであった…
0
𝑎𝑠𝑘 @whirlpool 2019年12月27日
vicy 突っかかってくる前に、よく読めよ。あんたがそういう話を振ってるのに、他の人のコメントは何故かWMポートの話と勘違いしてるみたいだな、って事。
8
スロバキアーニ @slovakiani 2019年12月27日
端子がああいうむき出しのケーブルって他にありましたっけ?なんであんなデザインにしたんでしょう…。最近中古のipadを買った関係で初めてライトニング使い始めましたが、短絡とか起きそうで怖いです…。
2
kartis56 @kartis56 2019年12月27日
ここまでスジをこする なし
0
nekosencho @Neko_Sencho 2019年12月27日
カバーされてるとそれでいいかっていうと案外そうとも限らなくて、USB端子とか外周が金属でおおわれてるものが、踏んだりとかで変形して差し込めなくなるケースもけっこう多いんだよね。端子そのものの清掃しやすさなど考えても、むき出しの端子ってのは十分ありな選択だと思うよ
1
ぉざせぃ @hijirhy 2019年12月27日
iPhoneが相変わらずライトニング端子なのって、防水の都合なんじゃないかな?防水じゃないiPadはUSB-Cに変わったし。iPhoneがライトニングじゃなくなる時が来るとしたら、噂通り完全ワイヤレスになるのでは?
1
ドラゴンチキン @dragonchicken19 2019年12月27日
hijirhy 2019年製5代目iPad miniは未だライトニング&イヤホンジャックなのでコストの問題では。
0
Naruhito Ootaki @_Nekojarashi_ 2019年12月28日
hijirhy AndroidはカバーなしUSB-Cで防水なんていくつもありますが。
0
IheY @kujira090 2019年12月28日
そもそも論で言えば、馬鹿で低品質な設計の百均ケーブルや充電器で、iPhoneを壊されたらかなわないといので生まれたのがライトニングコネクタなんやけどね。検査してからじゃないと低速だし高速充電しない仕組みになっている。純正品が高いからって使わなかったら、デメリットは当然あるのよ。
1
ゴロニャーゴ @nukopoint 2019年12月28日
Agony_01 それやったらType-C規格違反で怒られるのでは。C to Cでネゴシエーションとれるチップが入ったケーブルでない限り最大15Wだったと思う。
0
ゴロニャーゴ @nukopoint 2019年12月28日
ウォークマンの独自プラグってなんだっけ。リモコンや簡易ノイキャンのために拡張したらiPhoneやAndroidとの互換性がなくなったっていうやつ?
0
あごにー @Agony_01 2019年12月28日
nukopoint 怒られるはず、なんですけどねぇ・・・CメスBオス変換プラグとか見かけるし、ほんと早く怒られてくれって商品多いよ
1
𝑎𝑠𝑘 @whirlpool 2019年12月28日
nukopoint ulbvbdkp23409 ごく普通の3.5mmのヘッドホンプラグ、あれは1979年発売の初代ウォークマンで使われたソニーの独自規格「ステレオミニプラグ」(ベースになったモノラル版は1950年代にもあったが、既に廃れてた)。当時の市場には標準のでかいフォーンプラグしか無かったのに、ウォークマン大ヒットでみんな追従した。
2
ぉざせぃ @hijirhy 2019年12月28日
dragonchicken19 iPad mini は前のモデルと外観が変わっていないので、新しいデザインを起こさないという意味では確かに仰る通りコストの都合なのだと思います。
1
ぉざせぃ @hijirhy 2019年12月28日
ulbvbdkp23409 USB-Cでもライトニングみたいに水濡れを検知する機能があるのでしょうか?だとしたら確かにライトニングでなければならない理由は特段無さそうに思いますね。
0
緣藏 @jinsei_febreze 2019年12月28日
「◯◯は糞」と言うやつは大体細かい技術仕様については参加できない。 頭に糞詰まってるから仕方ないんだけど。
1
seven_under @seven_under_ 2019年12月28日
対策優先度①アルコールで汚れを拭く(接触抵抗低減)②鉛筆を塗って乾拭き(絶縁距離確保)③買い替え(不可逆ダメージはリカバリ不可)。 べからず集:ヤスリで磨く(酸化促進)、有機シリコーン系剤で磨く(導通不良の元)。 以上、スイッチ屋のアドバイスです。
1
緣藏 @jinsei_febreze 2019年12月29日
ulbvbdkp23409 おまえの使い方がクソだからだろ。PowerBook G3から使ってるが端子類が折れたことは一回もねーし、他のメーカーでも同様。
0
ゴマすりクソバード@自由人 @animefigure3d 2019年12月29日
ライトニングケーブルは取り替えたらいいけど、反対側の端子はどうなってるんだろう。
0
ɐɥuıɥsnoʇʇɐɥ @hattoushinha 2019年12月29日
ham68616dsub 初期は皮膜が破れるほうが先だったけど、最近のは錆びるのが早いよ
0
ぉざせぃ @hijirhy 2019年12月29日
ulbvbdkp23409 だとするとUSB-C採用のスマートフォンは濡らさないようにした方がよさそうですね。
0
ぉざせぃ @hijirhy 2019年12月29日
ちなみにぼくはiPhone5を発売直後(確か予約開始初日に予約した)に買ったとき付属してたライトニングケーブルをいまだに使ってるけど、特段サビも汚れもない。
1
ぉざせぃ @hijirhy 2019年12月29日
やすりできれいになったって話からすると、サビじゃなくて汚れだよね?これ。
0
漫画家に苦し紛れにバカって言われてブロックされた優希(ゆき) @ulbvbdkp23409 2019年12月29日
jinsei_febreze TwitterでもLightningに変わってから折れた折れたって言われてましたけど知らなかったんですか? 常識ですよ?
0
漫画家に苦し紛れにバカって言われてブロックされた優希(ゆき) @ulbvbdkp23409 2019年12月29日
Lightningに話なのになんでコネクタ類の話にすり替わってるんですかね?
0
なちゃ @nachakey 2019年12月29日
すぐに傷む人は多分やっぱコネクタ素手で触ってんじゃないかな。 そういうの気にしない層で多発するみたいな。 まあもともと質の悪いのを使ってるってのもありそうだけど。
1
みれい(’ ’ @i0e__m 2019年12月30日
USB PowerDelivery対応のUSB-C - Lightningケーブルだとコネクタに金メッキされてないんだけど、この件の関係なのかな
0
BUNTEN @bunten 2019年12月30日
ミニプラグって昔からあったのに何言ってるんだと思いながら読んでたらhttps://togetter.com/li/1447514#c7196929で納得。俺はあれ(三極型)をいまだにステレオミニプラグと呼んでいて、ミニプラグとだけ呼ぶ時はモノラルタイプのことを指すのが基本。
0
なちゃ @nachakey 2019年12月30日
ulbvbdkp23409 安いケーブルだとって話がでてたからそういうのがあるんだと思ったわ。 純正しかないんならやっぱり手で触るかで差が出てそう。
0
ぉざせぃ @hijirhy 2019年12月30日
ulbvbdkp23409 濡れたまま充電しても壊れないような何か別の仕組みが備わってるんですかね?
0
シロクロ@まあ足 @BlancNoir_nanto 2019年12月31日
vicy 3.5mmプラグはともかく、PSPのメモリースティックDUOとかPSvitaのメモリーカードとかは普及しなかったようですが…(;´Д`) 高いのに容量はmicroSDカードに負けてて何ともかんとも(;´Д`)microSDアダプター出して下さい… (´・ω・`)そういえばソニーにはUMDメディアなんてのもあったな…
0
Mongyang @taisyo_2015 2019年12月31日
Chaola_D_C 特殊接点復活剤コンタクトZですね
0
Mongyang @taisyo_2015 2019年12月31日
しかし、コネクタ部分が真っ先に劣化するっていう仕様はなんとかならんかなあ。ケーブル側なら交換すればいいけど、本体のメス側が殺られるとアウト。
0
アカツカイ @akatukai 2019年12月31日
ulbvbdkp23409 ギャラクシーのタイプCポートには水濡れ検知機能が有って、防水だから壊れないけど警告表示がが邪魔くさくて防水ポーチが必要になる。
0
tomtia_tw @tomtia_tw 2019年12月31日
腐食しないはずの金でメッキされた端子が腐食するのは、金が腐食しているのではなく金メッキの下地であるニッケルや銅がマイグレーション起こして、端子表面に析出して酸化したり硫化したりするからです。接触抵抗増えるのはもちろん、これらの化合物は金より硬いので、接触相手となる本体側コネクタの金メッキをゴリゴリ削ります。本体側コネクタのことを大事に思うなら、清掃だのなんだの考えるより、さっさと交換することを勧めます。
6
atlan @atlan1701 2020年1月2日
akatukai XperiaXZ3も時々コネクタの水濡れアラートが出てくる
0
ma08s@フォロー外からごめんなさい @bygzam_ma08s 2020年1月2日
vicy 独自規格をごり押ししたものの、まったく鳴かず飛ばずの上、AV機器部門(つか、会社そのもの)が壊滅状態になってしまった、HD DVDってのもありましてね……
0
くさかオルタ(アヴェンジャー) @kusakaP 2020年1月6日
爪楊枝の先端で軽く擦るだけで酸化膜はがせるのにヤスリって……接点復活剤くらいホームセンターで売ってるんだからこの際常備しましょ
0
くさかオルタ(アヴェンジャー) @kusakaP 2020年1月6日
ちなみに析出した腐食物質の正体はほぼほぼ緑青。精製される仕組みは tomtia_tw 氏が解説してるけど、相手の端子を削るってのはちょっと言いすぎかなぁ。SOPサイズのポゴPinとかならガリガリ摩耗するけどLightningの場合端子むき出しだからポケットとかにそのまま入れてると汗の揮発した蒸気とかで酸化促進されて緑青皮膜が率先して作られるから、楊枝で軽く擦るだけで取れる。逆に取れない場合は埃とかその辺でトラッキング発生してる可能性アリ、要掃除。
