スーパーファミコン専用RGBケーブル SHVC-010 の電解コンデンサの液漏れについて

特定ロットの電解コンデンサの不良ではなく、古いのが概ね液漏れしているっぽい。新しそうなロット番号のコンデンサは液漏れしていない。単に新しいためなのか、改善されたためなのかは不明。
ゲーム
8
爆竹銃 @bakuchikujuu

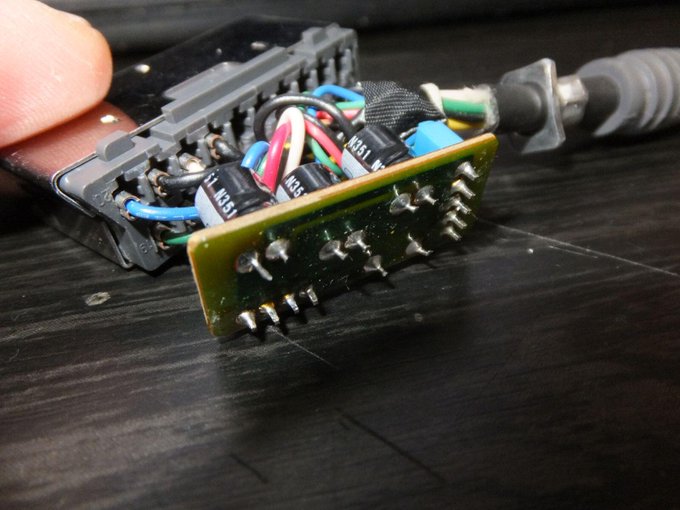

SHVC-010のコンデンサ、N351で液漏れ無し、か。任天堂が引いた不良ロットのが電解液だだ漏れだと考えているのだが、検証するにも反証するにもサンプルが足りない。 >twitter.com/ume3fmp/status… pic.twitter.com/C5R6E39FQv
拡大
レジンスキー@コミティア130/つ04a @express58

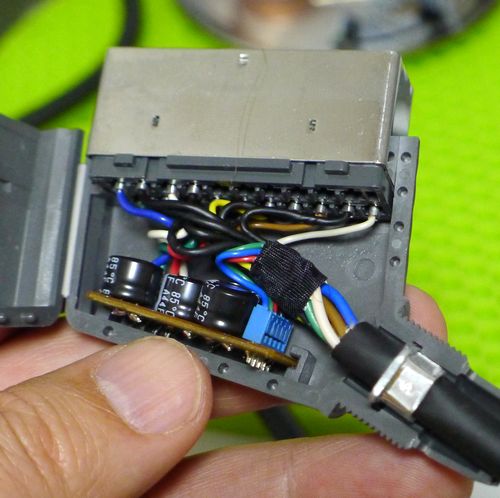

@bakuchikujuu 参考になるかどうか分かりませんが、当方保有の写真を。ロットはA232で漏液は認められません。 pic.twitter.com/dufr2wlMuE
拡大
爆竹銃 @bakuchikujuu
SHVC-010で、N042のロットの電解コンデンサが載ってて無事なのか、N042以外のでダメなのか、どちらかが見つかればロット不良説の棄却の一助になるのだが… pic.twitter.com/yNEK7gt2ta
拡大
とっくん @tokkun01
@bakuchikujuu ロットNo.が良く分からなかったので写真とって見ました。1枚目は腐食の状況です。 これじゃ分からないですかね?(^^;;;駄目だったら分解してみます pic.twitter.com/vEBirFiq0N
拡大
拡大
拡大
爆竹銃 @bakuchikujuu
ヤフオクにて落札した死亡確認済のSHVC-010の電解コンデンサを確認。ロットはN037。N0xxのは、全て液漏れしているのかもしれない。 pic.twitter.com/MVTK84vWZP
拡大
おうち大好き!ワンニャーHashi @Hashi6001
さて、スーファミRGBケーブルのコンデンサ交換するか。基板が腐食しててヤバいかも… pic.twitter.com/WQ0Cw008hx
拡大
拡大
おうち大好き!ワンニャーHashi @Hashi6001
コンデンサ取れた。新しく買ったコンデンサは径がデカいな…基板の腐食、アルコールで拭いてみたけど…緑色の表面がはがれちゃった(´・ω・`) pic.twitter.com/nBUP9ynbhQ
拡大
拡大
pman(ふつう5.7) @pman4416
ちょっと気になったので我が家のRGBケーブル(前世紀末購入、5年程前に動作確認したような)の確認をば…漏れてはない? pic.twitter.com/h6IFeyk9kX
拡大
拡大
拡大
拡大
zen_nif@2019崖(一本橋) @zen_nif
@zen_nif コイツらですねー。220μF/6.3Vの小型電解。測ってみたら意外と正常な数字だったけど、三人とも既に二十年選手だから交換しよう pic.twitter.com/kTkGNSvdM3
拡大
拡大
zen_nif@2019崖(一本橋) @zen_nif
@bakuchikujuu 写真の電解はA322でした。ご参考までにー
zen_nif@2019崖(一本橋) @zen_nif
調子にづいてもう一丁。 こっちに乗ってる電解はA304。噴いてないし、基板も大丈夫。測定値もまだまだ大丈夫っぽい感じでしたん pic.twitter.com/zJMKJsexYJ
拡大

コメント

獣友太郎⭕ @daiki69698516 2019年1月9日
ダメになってる基板の方を交換出来れば楽なんだけどね
ざの人(togetter用垢) @zairo2016 2019年1月9日
バックアップ活用テクニック、ゲームラボ読者なら、昔X68Kモニターや、RGB15KHzの対応可能なモニター持ちの人は、入力端子の一つを引き抜いて入れ替える作業をして、それに対してアナログ15Pアナログ配線して、RGB出力端子アダプターを作った。 二つ程販売したが好評だった。 セガサターンもそうしたな。ちなみに本体改造はいりません。いまだと?周波数が対応しないので、アップスキャン機能はいるでしょうけどね。電波新聞社は21Pをアップスキャン変換するディスペルを売ってましたね。
ざの人(togetter用垢) @zairo2016 2019年1月9日
昨今のHDMI出力事情から行けば、現代においてはパチモノゲームマシンがHDMI対応している事が多いので、レトロゲームを高画質でと考える人は、それで楽しめる時代ではありますが、相応の出費が必要ですからねえ、少しの知識があれば、ちょっとしたメンテで再生できると言う観点は大事です。
獣友太郎⭕ @daiki69698516 2019年7月11日
6.3v 220uFに合うOS-CONが存在するようなので、漏れるのにうんざりしていた人はこれで修理するといいですね
