最近のコンビニはPDF出力ができるコピー機が標準装備されてきましたが、どうも「実寸で出力されない」という話がありました。 用途として実寸出力が出来て、民生用にも使えるフォーマットであるPDFについて、コンビニ等での出力を色々検証してみた結果です。 (2015.11.25 元ネタとテスト方法について補足)
250
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDFプリント】(1)旧聞になるのですが「コンビニプリントで原寸出力されない」という問題が話題になりました。曰く「セブンイレブン以外原寸出力じゃない」ということでした。その時に僕も検証で出力して、そのままだったので、この際改めてまとめます。(続く)

2015-11-23 00:20:52
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(2)検証メーカー・コンビニは新XEROX@セブンイレブン・SHARP@ローソン(サークルKサンクスファミマ)・コニカミノルタ@ポプラ、そしてたまたまコインコピーでPDF出力が開放されていたリコー@某店の4機種です。(続く)

2015-11-23 00:21:12
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(3)レンダラはWindowsのPrimoPDF、CubePDFとLinuxのCUPS PDFです。それぞれ150,300,600,CubePDF以外1200dpiを用意します(Cubeの1200dpiは作るの忘れたorz)(続く)

2015-11-23 00:21:35
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(3-2)あとPDFバージョンもWindowsの両レンダラで1.3に合わせ、CUPSは調整ポイントが分からず1.4でした。最新バージョンにすると線の挙動が違ってくるかも知れません。(続く)

2015-11-23 00:22:04
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(4)肝心の本家Adobe製出力手段の検証はしていません(ロハで出来る範囲ということで)。原稿はJW_CADでPrimoPDFの用紙情報を元にテストパターンを作成、検尺はステンレス定規で行います。(続く)

2015-11-23 00:22:21
KiM!(いつでも手を清めよう) @ktwit142

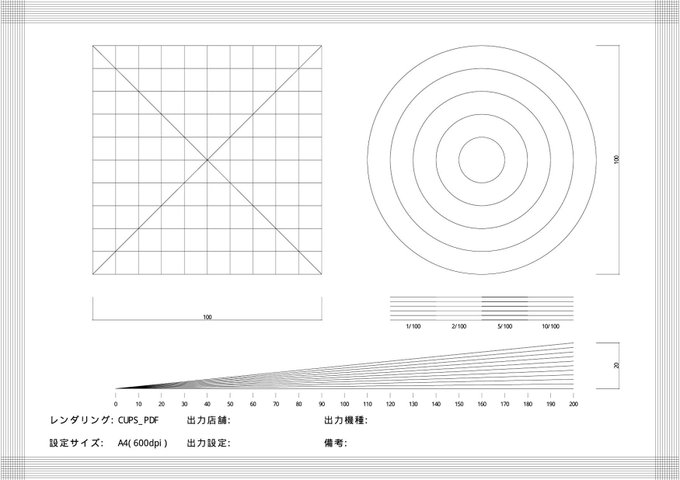

【コンビニPDF】(4-2)この画像はconvertコマンドの600dpiで出力後、GIMPで150dpi相当にLanczos3で縮小、jpeg圧縮したものです。円の下の直線は設定を間違えたので無視してください。 pic.twitter.com/5RZCbTOGec

2015-11-23 00:23:09
拡大
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(5)結果を見てみます。一番芳しくないのがポプラEvery Boxで、用紙に合わせて縮小している上、付属BOX側で画像展開を行っているらしく、解像度をいくら上げてもモアレっぽく見えません。150dpi程度のような気がします。(続く)

2015-11-23 00:23:27
KiM!(いつでも手を清めよう) @ktwit142

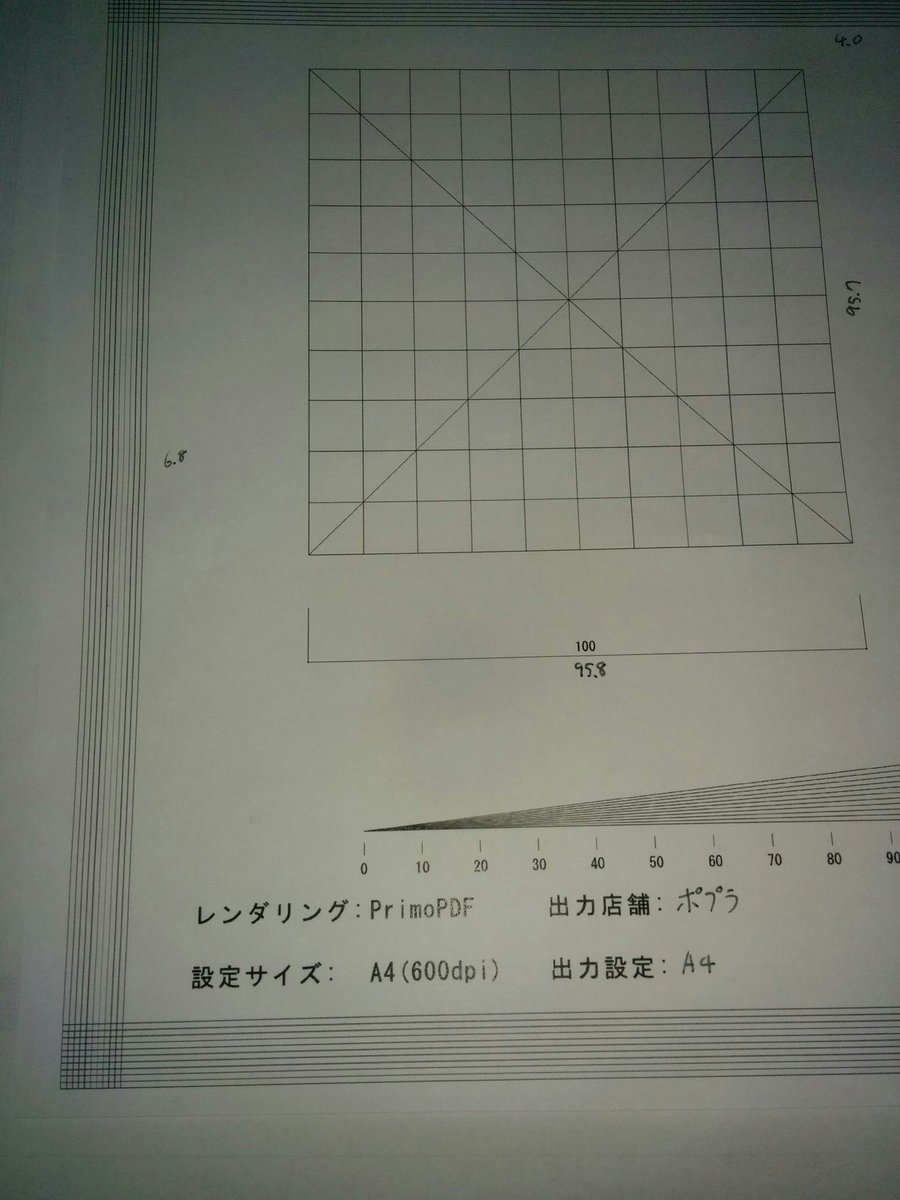

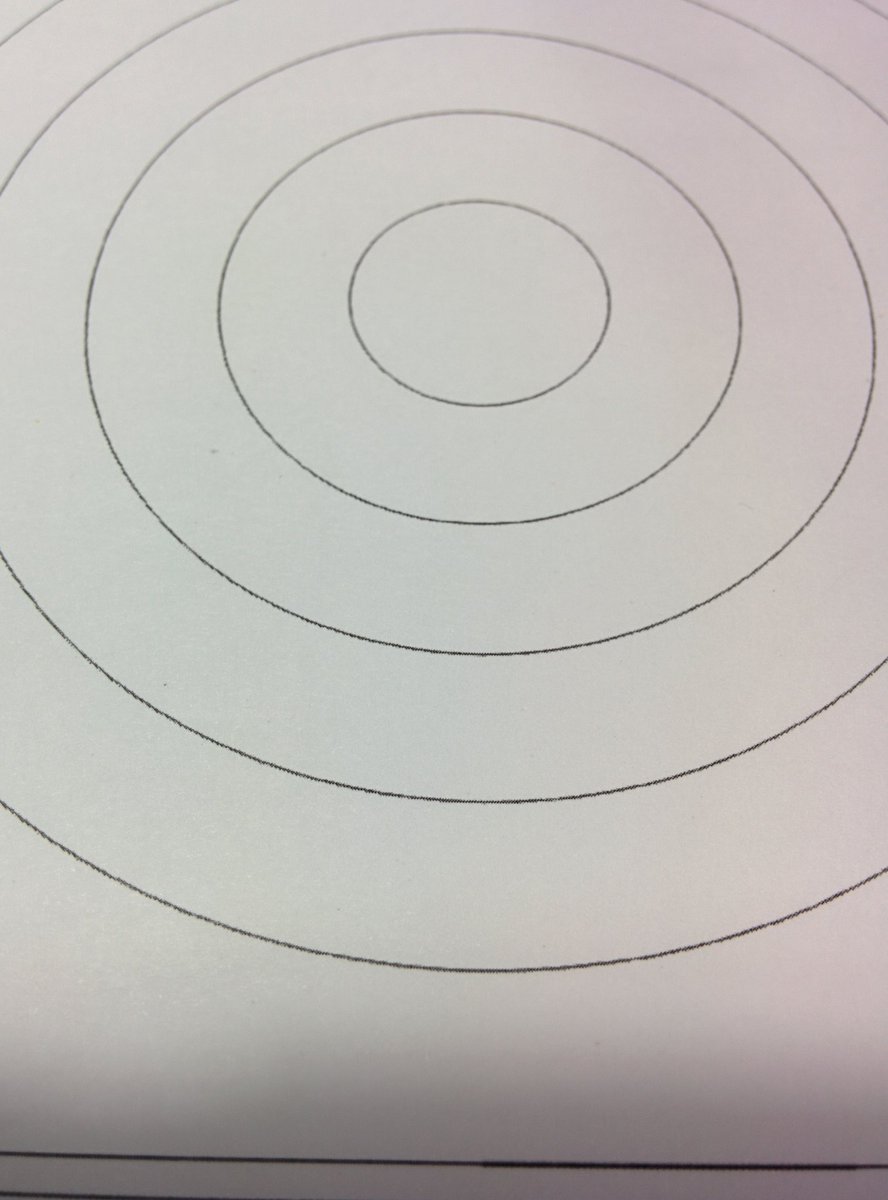

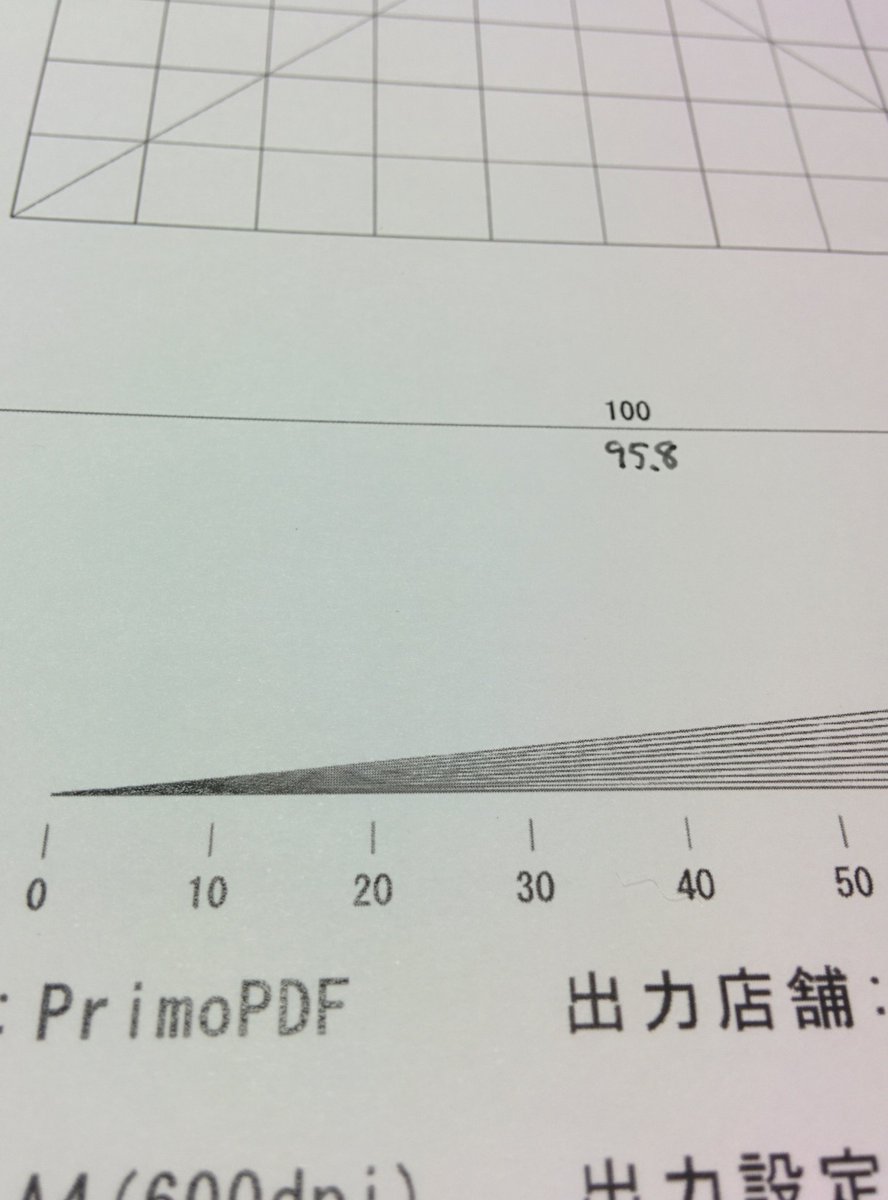

【コンビニPDF】(追加)ポプラのEvery Boxの出力結果。円や斜線がガタついているのはラスタライズが低い解像度で行われているためと推測します。プリンタにPCLで送るとこの機種でもちゃんとした線になるはずなんですが。 pic.twitter.com/SzvZmLeWLg

2015-11-23 13:01:20
拡大
拡大
拡大
ポプラ(EveryBox)の出力結果

出力機種
 コニカミノルタ Bizhub C353CS
100ミリ格子の出力結果
 横95.8mm × 縦95.7mm
四方の余白
 左6.8mm 右6.2mm 上4.0mm 下4.5mm
(1ミリ以下は目測です。視差もあるので参考程度で)

KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(6)次にローソンですが、やはり既報の通り用紙に合わせて縮小していますが、ベクトル描画コマンドをコピー機に送っていて、円も斜線も綺麗に描画されていて、モアレもちゃんと出ています。(続く)

2015-11-23 00:25:44
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(7)ただし、解像度が高すぎると細い線(1/100ミリ)が飛んでしまう現象がPrimoPDFの1200dpiで発生してしまいます。極端に細い線での描画は控えたほうが良いと思います。(続きはしばらく後に)

2015-11-23 00:26:30
KiM!(いつでも手を清めよう) @ktwit142

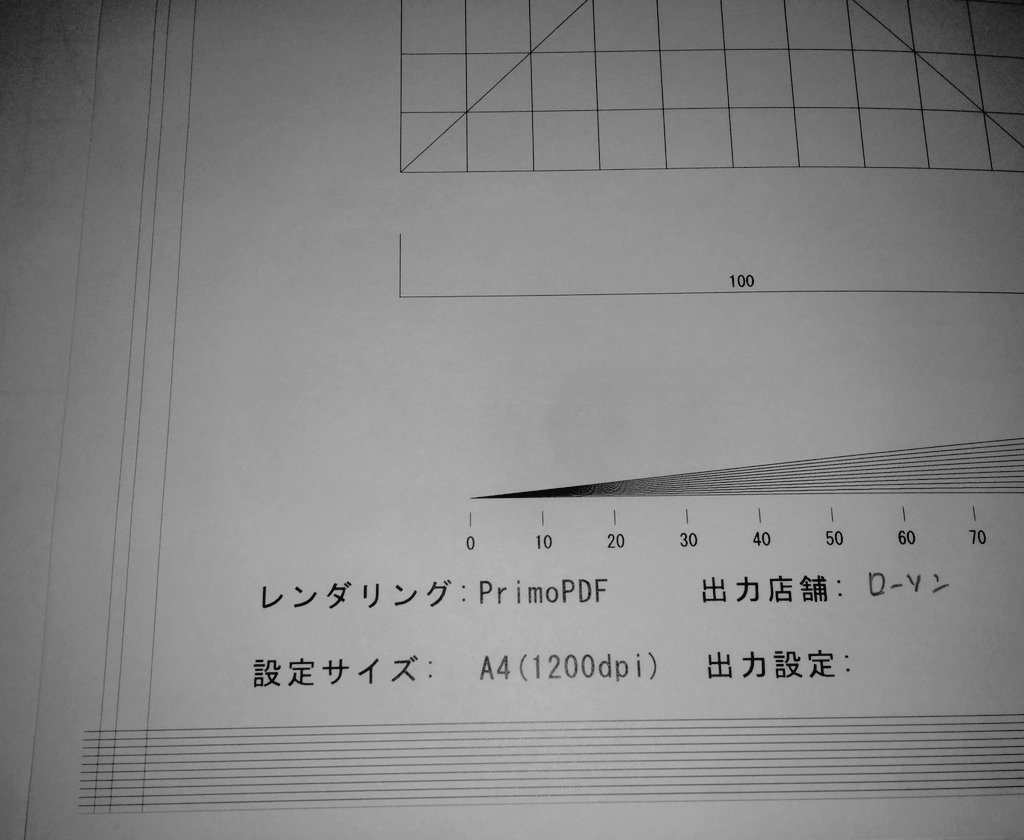

【コンビニPDF】ローソンで出力した結果。左の1ミリ間隔の線が飛んでいます。 pic.twitter.com/mp5VWp6Dkp

2015-11-23 00:32:53
拡大
ローソン等(シャープ)の出力結果

出力機種
 シャープ MX-3610DS
100ミリ格子の出力結果
 横95.8mm × 縦95.3mm
四方の余白
 左6.2mm 右7.2mm 上3.5mm 下5.0mm

KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(8)セブンイレブンは、用紙設定を等倍相当にすれば、正しい寸法で出力されます。円も斜線も綺麗に作画されています。またPrimoPDFの1200dpiで極細線の線飛びが発生しています。(続く)

2015-11-23 00:41:22
セブン・イレブン(富士ゼロックス)の出力結果

出力機種
 富士ゼロックス DocuCentre-V C4475MP
100ミリ格子の出力結果
 横100mm × 縦100mm
四方の余白
 左3.5mm 右4.5mm 上4.0mm 下4.0mm

KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(9)ただ、注意しないといけないのが「用紙指定変倍が用紙寸法基準ではない」つまり等倍以外は描画全てが入るように縮小されるという問題が起きます。実寸保証は等倍の範囲内ということです。(しばらく後に続く)

2015-11-23 00:41:54
KiM!(いつでも手を清めよう) @ktwit142

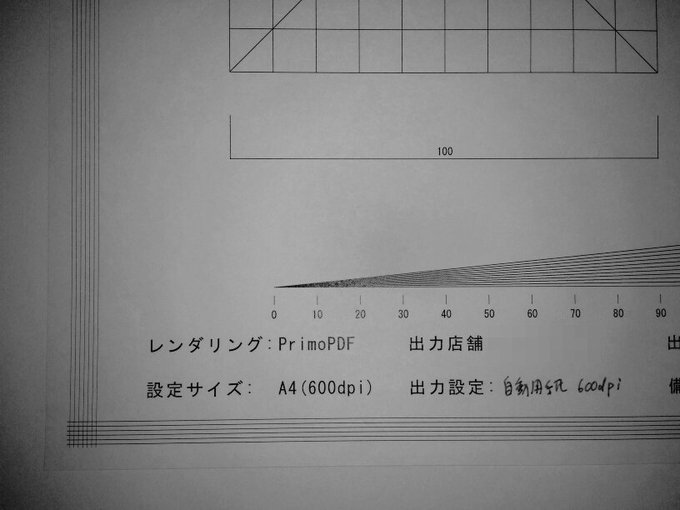

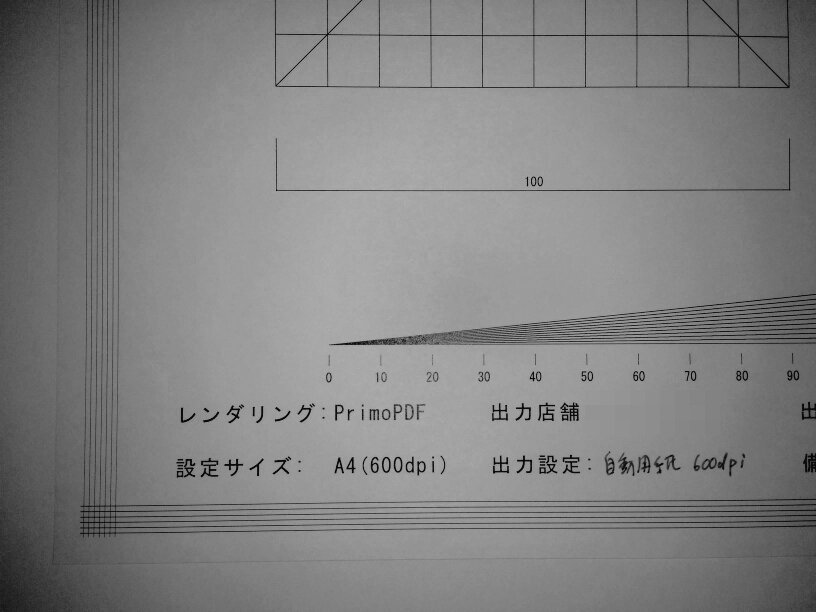

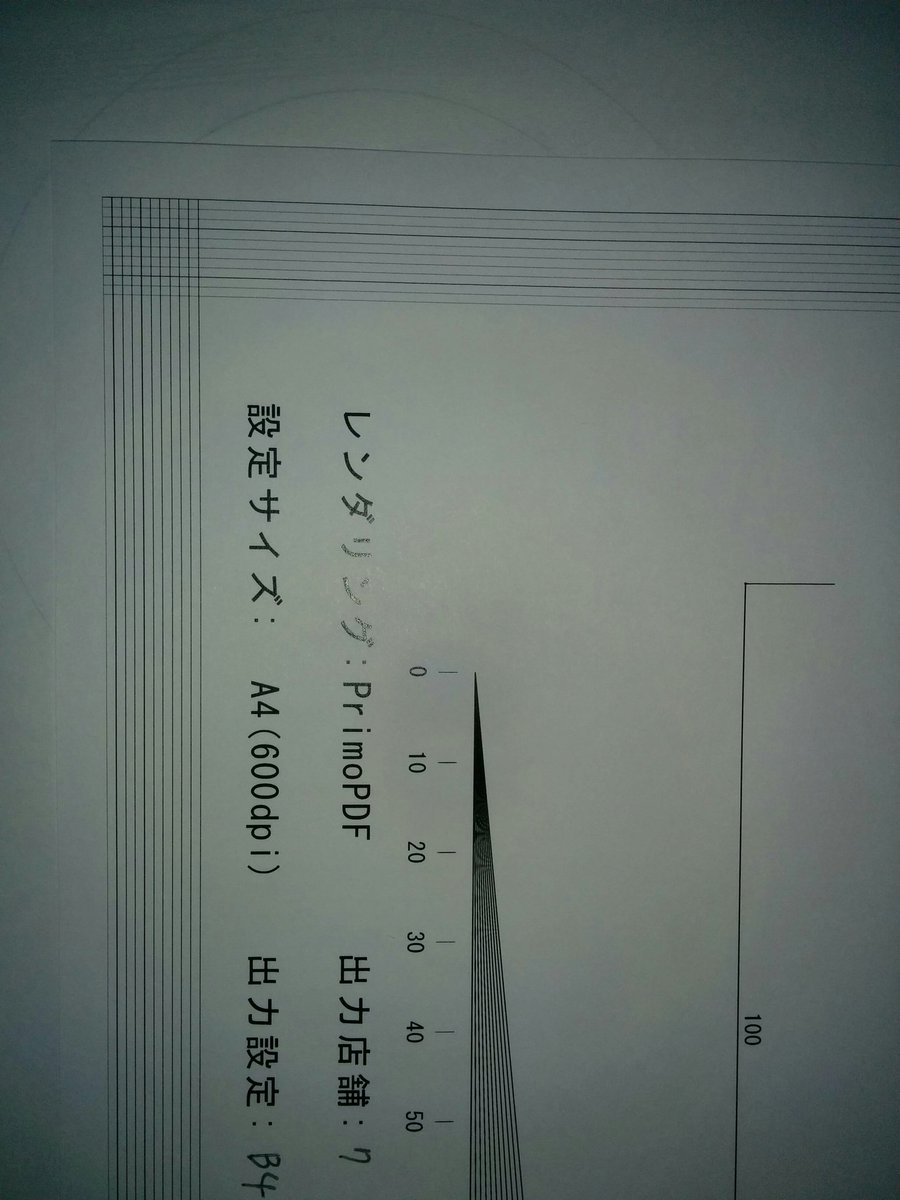

【コンビニPDF】セブンイレブンのA4データをB4で出力した結果。外周線が10本とも見えているのは用紙に合わせている証拠。線の太さも違う。 pic.twitter.com/WUA7tETPBv

2015-11-23 00:46:43
拡大
セブン・イレブン(富士ゼロックス)用紙変倍の結果

変倍の方法
 A4→A3 (141%)
100ミリ格子の出力結果
 横137.4mm × 縦137.2mm (予想に比べて97.1%)
四方の余白
 左7.0mm 右5.5mm 上2.0mm 下7.0mm
(A4→B4も試していますが結果は省略)

KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(10)最後に某店でメディア出力した結果です。店の名前は公表すると多分対策が施されるので勘弁してください。メーカーはリコーで、メディア出力(PDF)のチューニング事項がちゃんと揃っています。(続く)

2015-11-23 00:57:18

もちろん実寸出力です。

KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(11)解像度が600dpi,1200dpiの選択が可能で、用紙指定変倍がちゃんと用紙寸法基準になっています。あと、PrimoPDFの1200dpiでも線飛びが発生していません。ここまでは良い事づくめですが、(続く)

2015-11-23 00:57:34
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(12)「出力料金が1枚15円である」という大きな欠点があります。あとこの機種は最近のダイソー5円コピーと同じ機種なので、5円コピーチェーンでPDF出力を許可してもらえれば良いのですが…。(検証終わり)

2015-11-23 00:57:47
KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】某店のメディアプリントの結果。線がきれい。 pic.twitter.com/Qdgpsv8Kvw

2015-11-23 01:03:35
拡大
某店(リコー)の出力結果

出力機種
 リコー MP C3003
100ミリ格子の出力結果
 横100mm × 縦100mm
四方の余白
 左4.8mm 右2.8mm 上3.5mm 下4.8mm

某店(リコー)用紙変倍の結果

変倍の方法
 A4→A3 (141%)
100ミリ格子の出力結果
 横141.4mm × 縦141.3mm
四方の余白
 左3.2mm 右3.8mm 上6.5mm 下2.0mm
(A4→B4も試していますが結果は省略)

KiM!(いつでも手を清めよう) @ktwit142

【コンビニPDF】(13)(提言)コンビニPDF出力は、付属BOXがあるのだから、せめてメニューで「等倍・用紙内縮小」が選択でき、用紙指定変倍が用紙寸法基準を守るということにすれば混乱がなくなると思います。AcrobatReaderにはプリント時選択肢がありますが…

2015-11-23 01:07:18
