ミニチュア ギャラクシーフォース スーパーデラックス筐体を作る

raspberrypi内蔵して実際に遊べて動くムービング筐体制作5台目 制作記録
プラモ ラズパイ 模型 ミニチュア アーケード galaxyforce 筐体 電飾
3
gaug @gaug888
#ミニチュア #アーケード #galaxyforce galaxyforceのこの筐体は薄暗いゲーセンの中での記憶が強いので。 雰囲気出てますかねー。 pic.twitter.com/KMgOkfbCsR
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 動画です。まずは普通の方。反応過敏にし過ぎちゃったかなぁ pic.twitter.com/nvpMV51rcP
gaug @gaug888

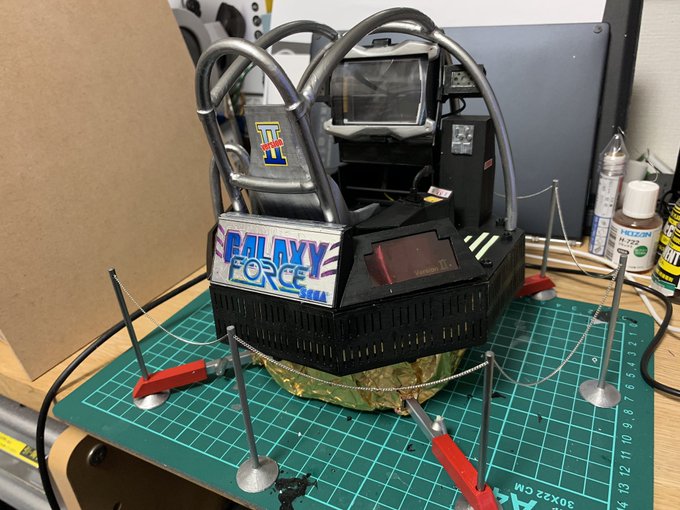

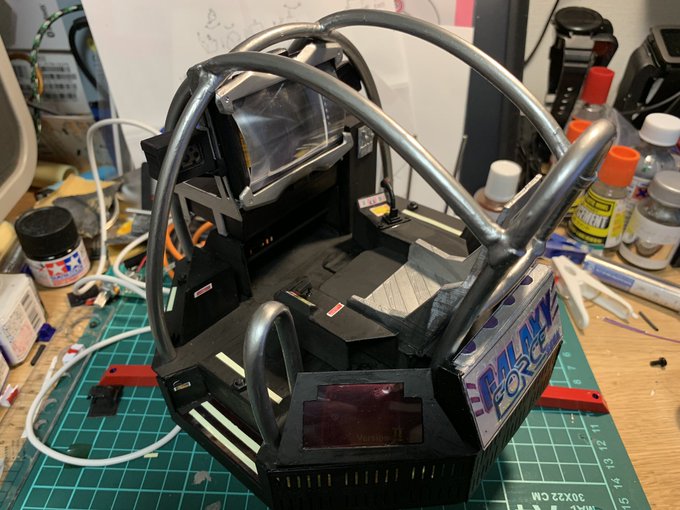

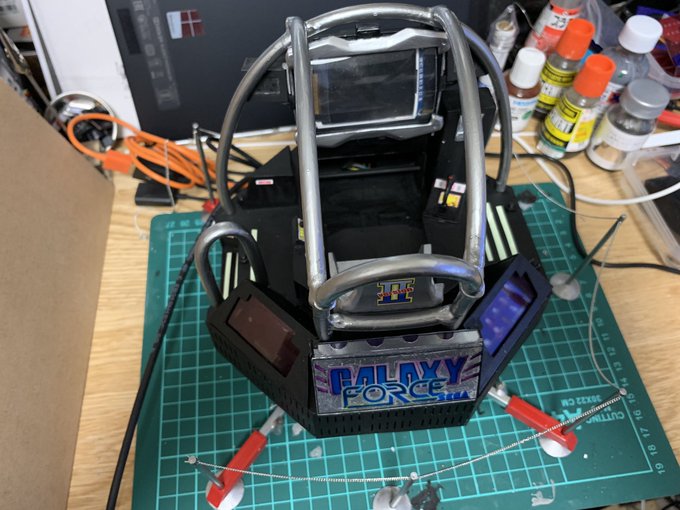

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。3回目。 動作確認取れたので組み立て。最後にポール配置して鎖を通す。 とうとうA4からはみ出る大きさになってしまった。 そして場所がないので飾れない。 ひとまずgalaxyforceスーパーデラックス筐体完成。 飾れないので、これから動画撮りまくる pic.twitter.com/guGjViiOaI
拡大
拡大
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。2回目。 電源ボードを取り替えて上物をはずして動作確認。昨日やっておけば良かった。急ぐとダメですね。 pic.twitter.com/CneWm6lZYH
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。今日でGF2最後なんで連投します。 昨日の組み立ての結果。肝心のラズパイの電源とコントローラのUSBが刺さらない事が判明したので分解。今度は1ステップずつ確認しながらの組み立て。 コネクタ間違えて電源ボードを壊す。煙出てスイッチが死んだ pic.twitter.com/nYEOyuD6YF
拡大
拡大
拡大
拡大
gaug @gaug888

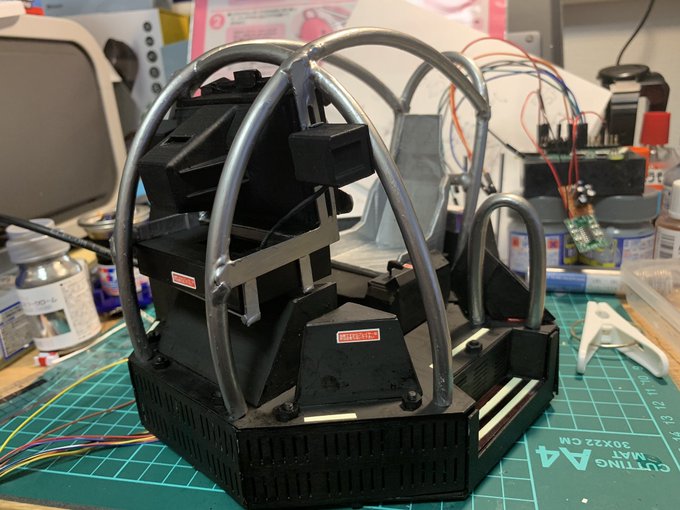

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。ようやく上物と台座を合体。この組立に3時間くらいかかった。組立中、何故俺は腕が二本しか無いのか?こんな面倒な作りにしたのは誰なんだとか余計な事を考えてて写真撮るの忘れてました。 二度と分解する気はないので勘弁して下さい。 pic.twitter.com/Gm6yn4BTa2
拡大
拡大
拡大
gaug @gaug888
ケースの写真貼れなかった pic.twitter.com/qSSNiQjBzj
拡大
拡大
gaug @gaug888

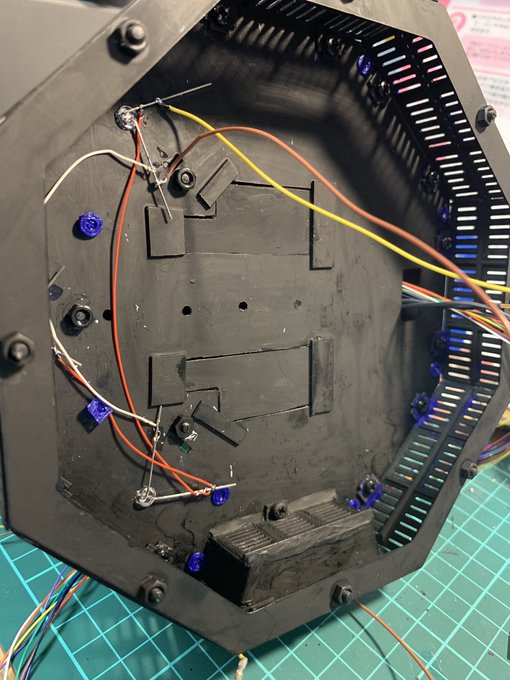

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。その2。LCDの配線はかなり細くしなやかな物を用意してLCD側はハンダ付けしました。スピーカーも同様。線を取り回してサイドグリルも組み立て。下側8。上側14で計22本のネジ止めでここは分解しまいと心に決める。あとコントローラのケースも作成。 pic.twitter.com/bLUCCEL4Vi
拡大
拡大
拡大
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。なんだがGWだから沢山しました。なので二本立て。 小物を整形。今回は先にシール貼っておかないと厳しいと判断してシール作り。いつものパワポですが今回資料少なすぎ。間違ってたらすみません。 ひと通り小物とシール貼ってデティールアップ pic.twitter.com/2SxZbkhjmr
拡大
拡大
拡大
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。いつもの配線でいつものジョイスティックプリントを作成。 そろそろ組み立て時期なので小物のスティック部とコイン投入口を作成。 これが始まると全体組み立てのフェイズが近くなります。 pic.twitter.com/4IB55DQmdb
拡大
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。今日は外出が重なって平日の作業時間とあまり変わらない状態だったのでモニターガード仕上げてアンプの鳴動テストだけ。 スピーカーちっこいけど雰囲気は出る。このBGMがたまらない。 pic.twitter.com/Zn6j9fngCL
gaug @gaug888

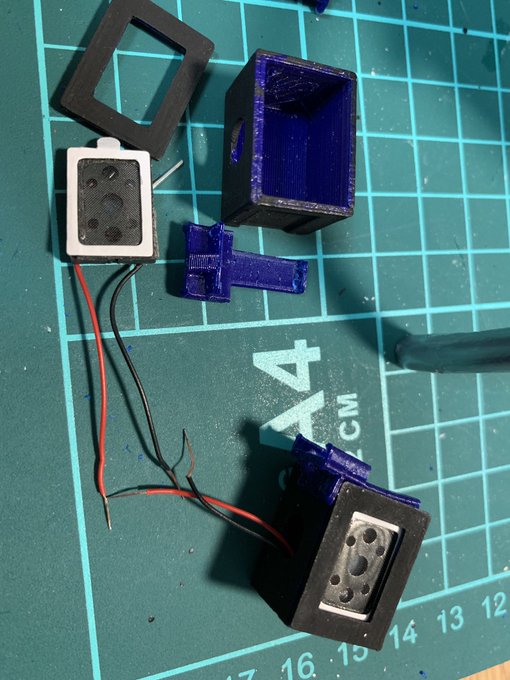

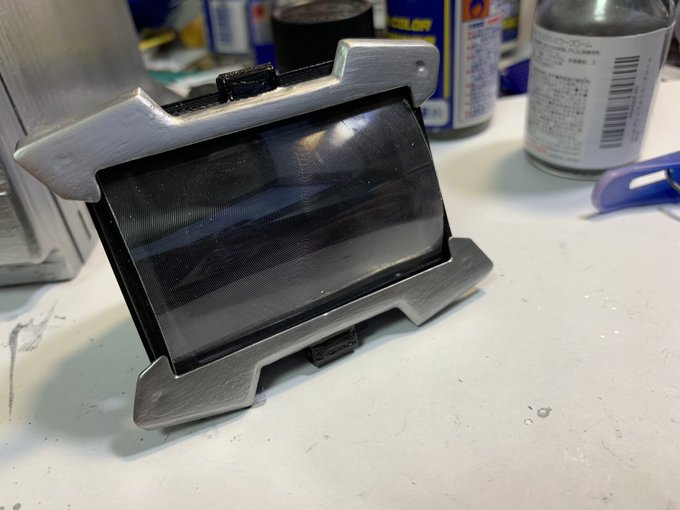

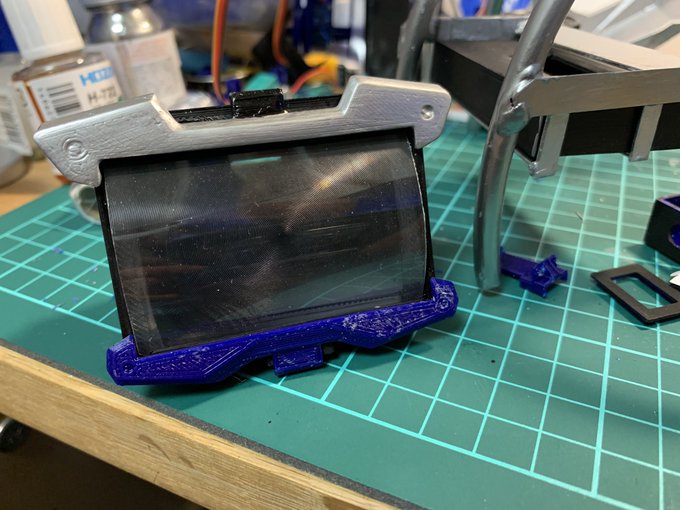

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。スピーカーのステー部を出力。パチンとハマるのでメンテも出来そう。そして今更だけどモニターガードを作り直す。今しかタイミングは無いし気になってしまったので仕方ない。 pic.twitter.com/iPiE4uzLS1
拡大
拡大
拡大
gaug @gaug888
それっぽくなってきた。派手だけど。 pic.twitter.com/8o7EX0uwjN
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。昨日の続き。ひとまず光らせるべき場所の配線は終わった。 回転しても引っかかりませんように。 あと密かにスピーカーも制作中。まあ箱作って入れるだけだけど。 pic.twitter.com/odYbY0Uyce
拡大
拡大
拡大
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。昨日の続き。ひとまず光らせるべき場所の配線は終わった。 回転しても引っかかりませんように。 あと密かにスピーカーも制作中。まあ箱作って入れるだけだけど。 pic.twitter.com/odYbY0Uyce
拡大
拡大
拡大
拡大
gaug @gaug888
構造はこんな感じ。LEDは交換できるよう。青色は脚を曲げて固定。点滅の方は工務店で売ってるコの字レールで脚作ってプラ棒挟んで固定 pic.twitter.com/P0FORAwgJa
拡大
拡大
拡大
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。4本の鉄脚部と下部の台座にLEDを取り付け。あーひとつ断線してる。が、しかし明るいし派手な感じになりました。 因みに電力足りても点滅はまばらです。これおかしいの?バラバラにしたかったから結果オーライ。 pic.twitter.com/uC2RwJEVpW
gaug @gaug888

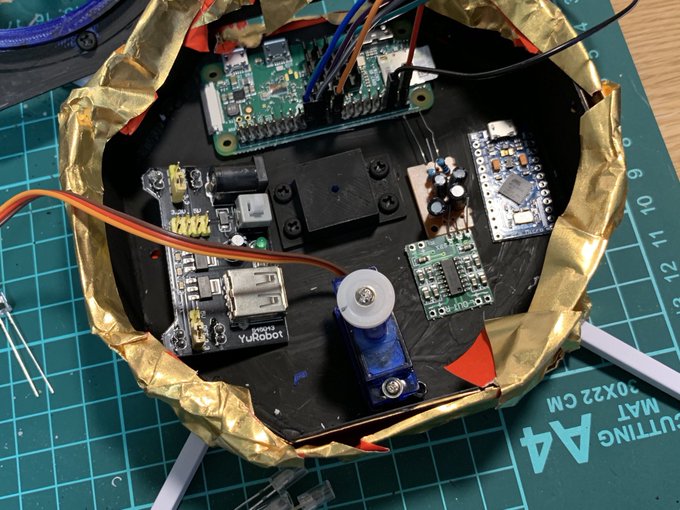

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。今日はLED4つをパイプに仕込む為に削ってました。勝手に 点滅するやつなんで電池に繋げるとこんな感じ。それから中身のレイアウトを決めようと下部の金色の箱にラズパイとか並べてみた。配線大丈夫かなー pic.twitter.com/XYXvgtKvZt
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 寄り道して連投になりますが… 毎日少しずつ。ステレオアンプにフィルターを作ってかます。2つ作ってるのは平行してもう一つ作ってるから。 今回は配線配置が難しいので鳴動実験は後でやります。 pic.twitter.com/kUuK1FlrKv
拡大
gaug @gaug888

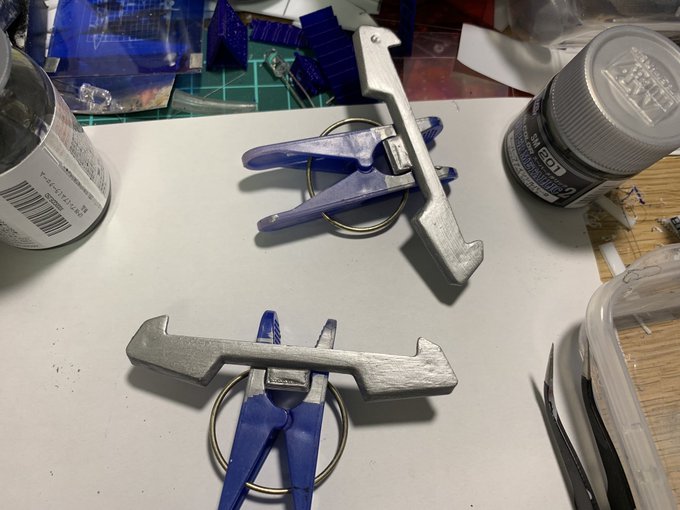

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。サーフェイサーが、乾いたので塗装。今回ガイアカラーのプレミアムミラークロームなる物を使用。ウチは筆塗りしか許されないのにエアブラシ推奨な品物。ミラーは無いが金属感は良い感じで気に入りました。高いけど。 pic.twitter.com/8ZajtVCDoP
拡大
拡大
拡大
gaug @gaug888

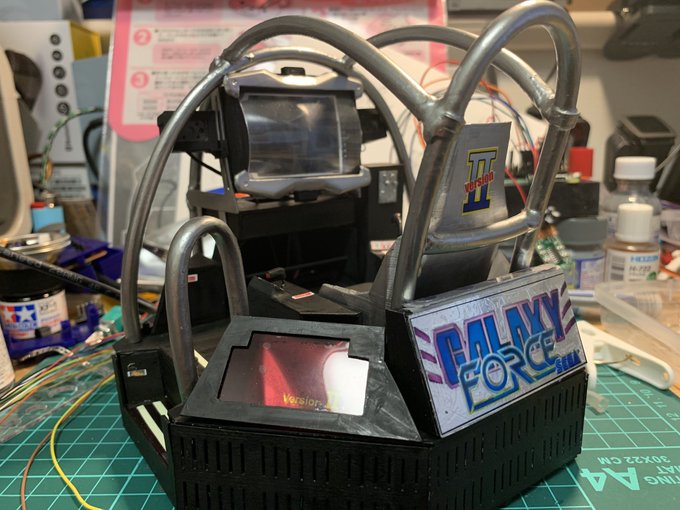

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。サイドの電飾は試行錯誤の末にこの形に落ち着いたので上物にLEDカバーを固定。ロゴのパネルも仮組みしてみる。それっぽくなったかなぁ pic.twitter.com/1gToT5ViXG
拡大
拡大
拡大
拡大
gaug @gaug888

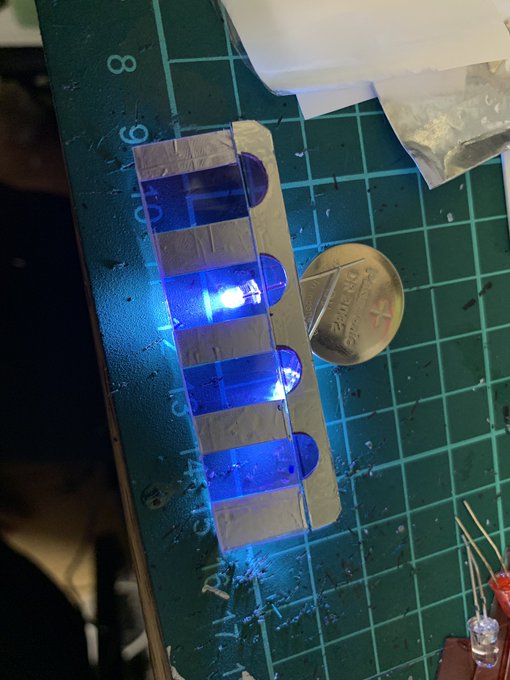

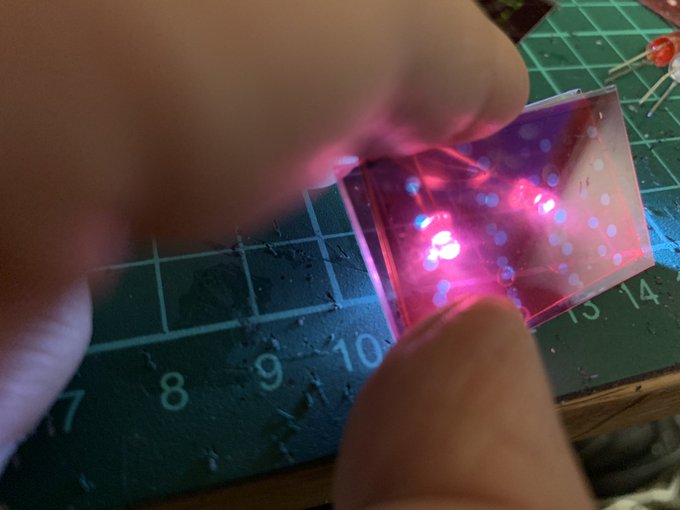

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。一昨日上手く行かなったサイドの電飾に再挑戦。新兵器、分光シートなる万華鏡の部品を使う。 なんか良い感じになってきたので光りを細かくする為にパーツ出力して色々研究中。 pic.twitter.com/BSxvlvpQSl
拡大
拡大
拡大
拡大
gaug @gaug888

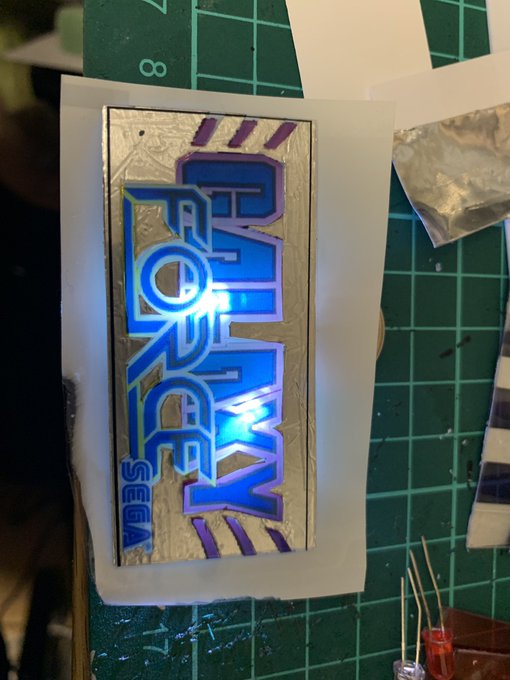

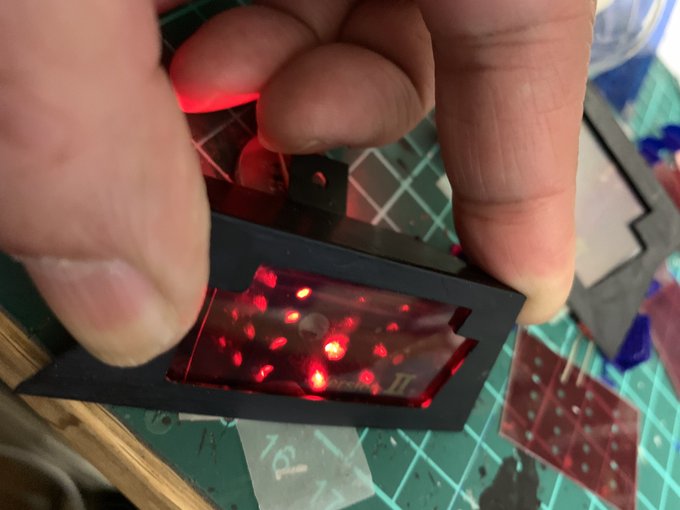

#ミニチュア #アーケード #galaxyforce 毎日少しずつ。昨日カット&ペーストした電光板類をテスト発光してみる。 バックパネルのロゴ部分は良い感じがする。がサイドの光の玉が集まる感じの方は失敗。重ねると駄目だし立体的にも見えない。ここは構想からやり直し。なんか良い案ないでしょうか。 pic.twitter.com/NsiZxhma9n
拡大
拡大
拡大
gaug @gaug888
#ミニチュア #アーケード #galaxyforce 毎日少しずつ。しかし今日は体調崩して動けないのでシールプリントして貼っただけ。とはいえ色々考えての結果なので想定通りだと良いなあ。 pic.twitter.com/AhkKd25ub1
拡大
拡大
拡大
拡大
