OMRONワークステーション LUNA-II 電源ユニット修理記 その3
OMRONワークステーション LUNA-II 電源ユニット修理記
http://togetter.com/li/215988
OMRONワークステーション LUNA-II 電源ユニット修理記 その2
http://togetter.com/li/354562
に引き続き修理をすることになったLUNA-II/LUNA-88K2の電源ユニット修理の記録です。写真付きで記録を残しておくことの重要性を感じた修理でした。
-
- いいね！10
夏休み工作
Izumi Tsutsui
@tsutsuii
・LANカード発送 ・うちわテロ ・電源修理 ・ておくれLive Image更新 ・OSC島根ネタを考える ・ドリキャスSD回路チェック ・SS1+の修理 ・sparc wsconsデバッグ うーん。OSC京都で十分満足してしまったので結局寝て過ごしてしまいそうだ
2013-08-09 20:28:38事前準備
Izumi Tsutsui
@tsutsuii
うーん。電源修理のための電解コンデンサ在庫チェックをしようと思っているのだけれど 暑くて作業をする気が出ない問題。湿度は高くないっぽいのでじっとしてる分にはつらくないんだけど
2013-08-11 13:47:16
Izumi Tsutsui
@tsutsuii
LUNA-II, LUNA-88K 電源ユニット 四級塩電解コンデンサ一覧 https://t.co/yHYFt18zH3 我ながらこの誰得感がなんともいえない
2013-08-11 14:09:21
Izumi Tsutsui
@tsutsuii

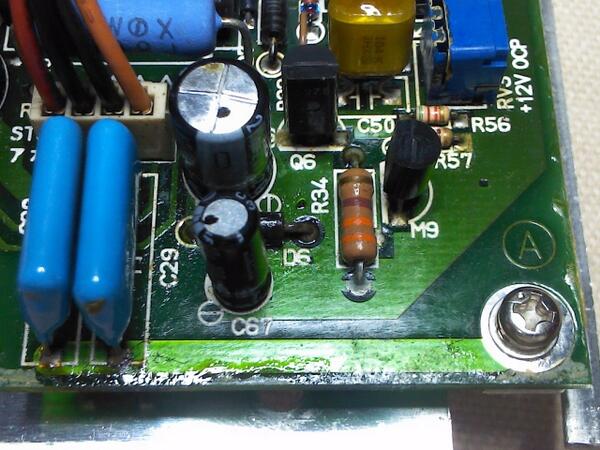

デロデロデロ、という感じの高圧側スタンバイ電源回路の電解コン周辺 http://t.co/P5BOVc6hOn
2013-08-12 00:07:27
拡大
Izumi Tsutsui
@tsutsuii

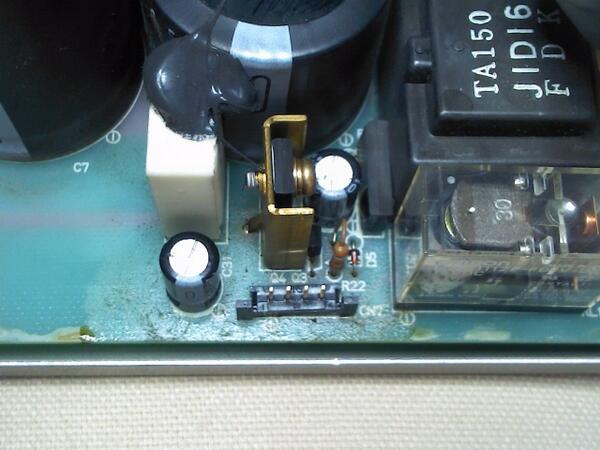

メイン基板側もわりとデロデロ感。VT品番のサイズの大きいのが影響大という感じ http://t.co/2XtfuIDNjB
2013-08-12 00:14:10
拡大
Izumi Tsutsui
@tsutsuii

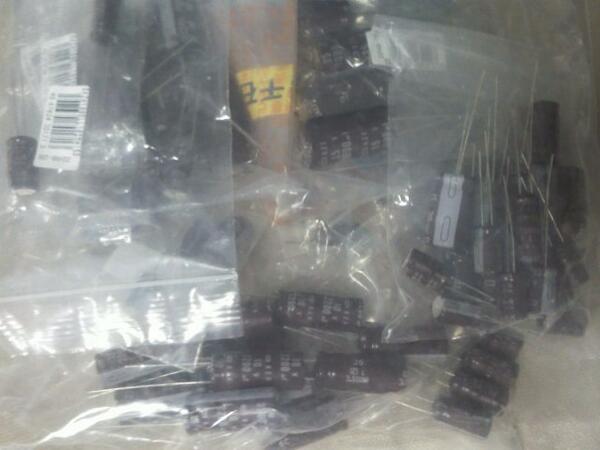

電解コンの在庫確認がめんどくさいという問題。この時に備えて2台分くらい余分に買ったような気はするけどすでに忘却の彼方 http://t.co/BRdwZf457b
2013-08-12 00:21:01
拡大
Izumi Tsutsui
@tsutsuii

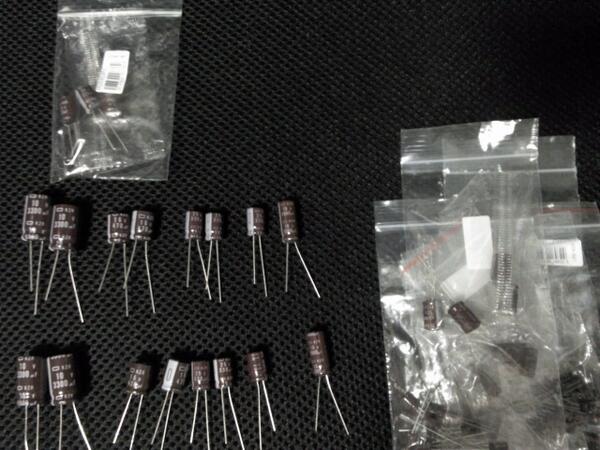

うーん。25V 220uF×3 だけが1台分しかないというビミョーな結果に。遊びついでに日本橋に買い出しに行くか 低Z品の 35V 220uF はあるからそれで代替するか http://t.co/nqwiT1xS1C
2013-08-12 01:06:51
拡大
