ミニチュア アフターバーナー ダブルクレイドル筐体の作成

raspberrypi搭載の実際に動いて遊べるミニチュアアーケード筐体の作成記録
アフターバーナー ミニチュア Raspberry Pi アーケード SEGA
5
gaug @gaug888

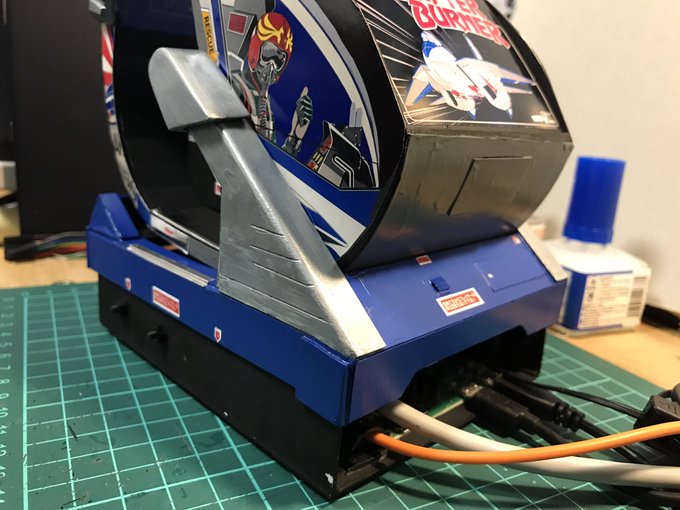

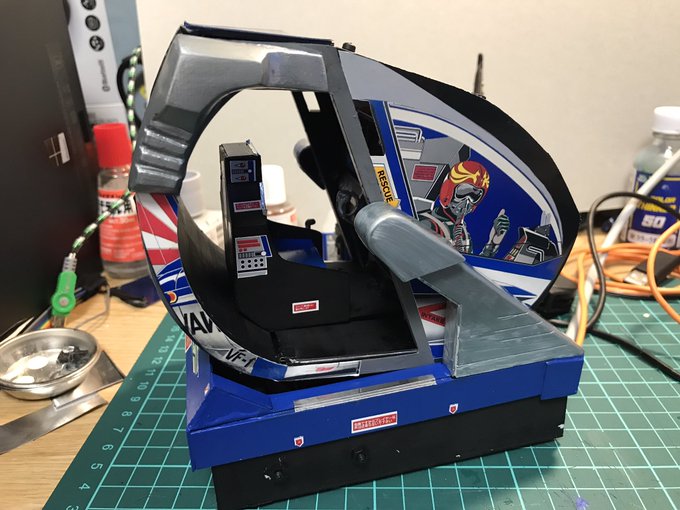

#ミニチュア #アーケード #アフターバーナー アフターバーナーver1.1って感じで完成にします。なんだか難産だったなぁ。 次行く前にハリアー共々改修したいです。 御助言頂きまして、catsinさんpandaさんみなつさんありがとうございます。 見て下さった方ありがとうございます。 pic.twitter.com/00NWaGUpRO
拡大
拡大
拡大
拡大
gaug @gaug888

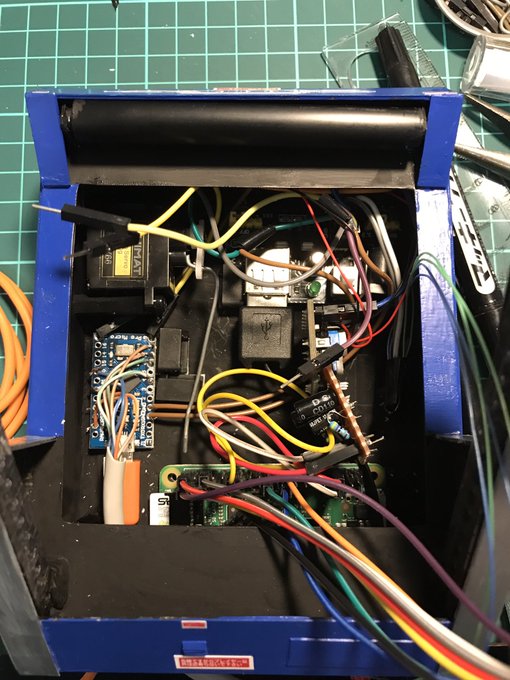

バックパネル外すとこんな感じです。 pic.twitter.com/X0U7TsePQL
gaug @gaug888

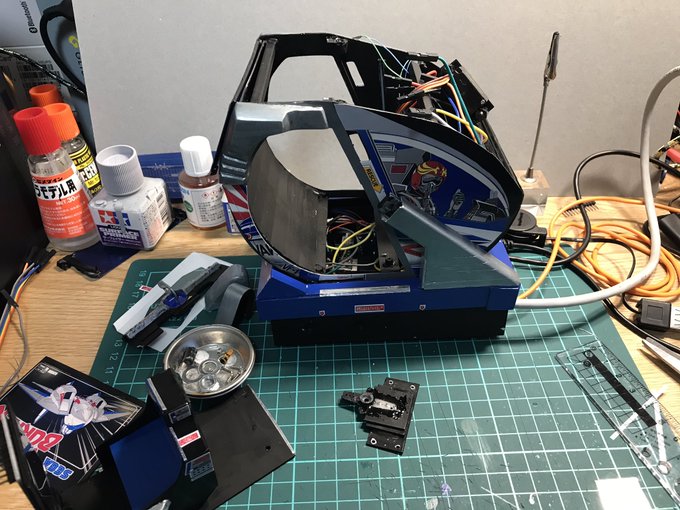

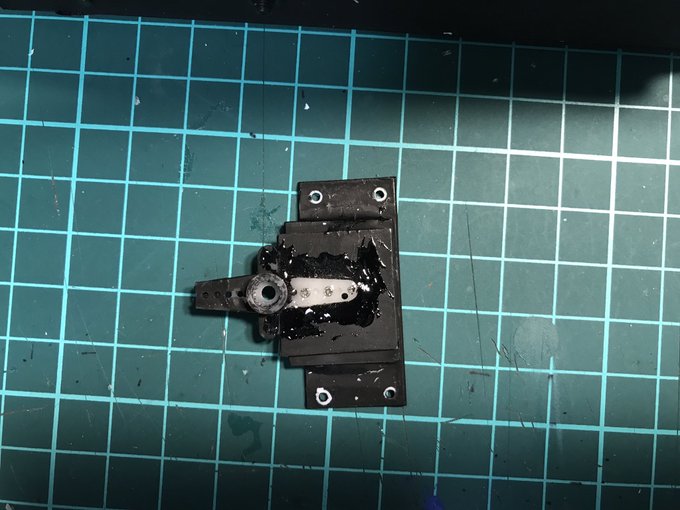

#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。本来なら完成の報告と写真載せてニヤニヤするハズだったのにサーボホーンが壊れてしまった。なので、サーボホーンの改修に入ります。ナイロンだから曲がっちゃうので時計用のネジで止めて再接着。完成は明日になりました。トホー pic.twitter.com/h7plbFSW3e
拡大
拡大
拡大
gaug @gaug888

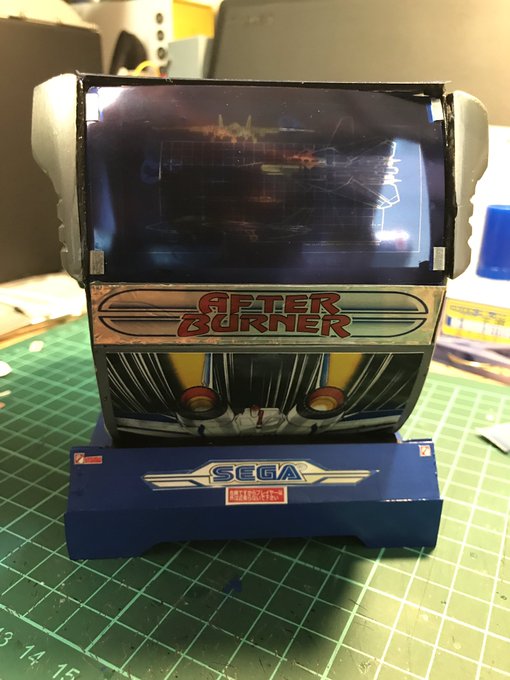

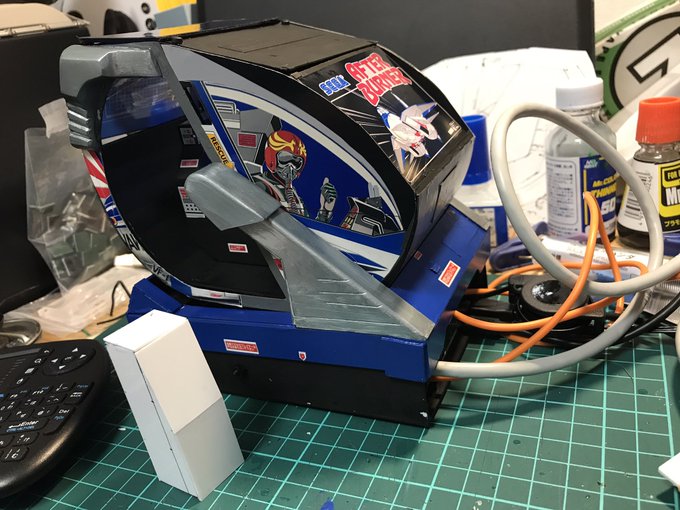

#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。コイン投入機完成。色々と詰め込む為にかさ上げしているので元よりも高さのあるサイズになりました。下まで青いと違和感があるのでツートンカラーに。わざと青黒の境目は合わせませんでした。1つ重大な欠点があるので対策の為に脱線します。 pic.twitter.com/vZA4raKU22
拡大
gaug @gaug888
#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。腰が痛い。ローパスフィルターを作り組み込み。音がちゃんと出るようになりました。次に各基板の配置と配線。縦サーボのステー取り付け。バラせるようになっているが2度とバラしたく無い。 うっかり完成に近いたのでコイン投入機を作り始める pic.twitter.com/IiK0A2Tv6g
拡大
拡大
拡大
拡大
gaug @gaug888
@Pandaprecision1 @tksm372 あ、お礼が遅れました。お二人に助言頂けて無かったらここまで来れませんでした。 ありがとうございます。 アンプの写真も乗せときます。 次は音命なんで、次は音から先に作ってちゃんとマジカルサウンドシャワーが聞けるようにしたいです。 pic.twitter.com/3ftCrpHN2S
拡大
拡大
gaug @gaug888
@Pandaprecision1 @tksm372 みなつさん。pandaさん詳細ありがとうございます。なんか頂いた内容みると色々と間違えてる気がしますが、retropiの音量をマックスにしたら満足する音がでました。 因みにミニチュア感が欲しかったのでスピーカーはコード留めで挟んだだけのチープ風味にしてあります。 pic.twitter.com/CKkl4kb1Gw
gaug @gaug888

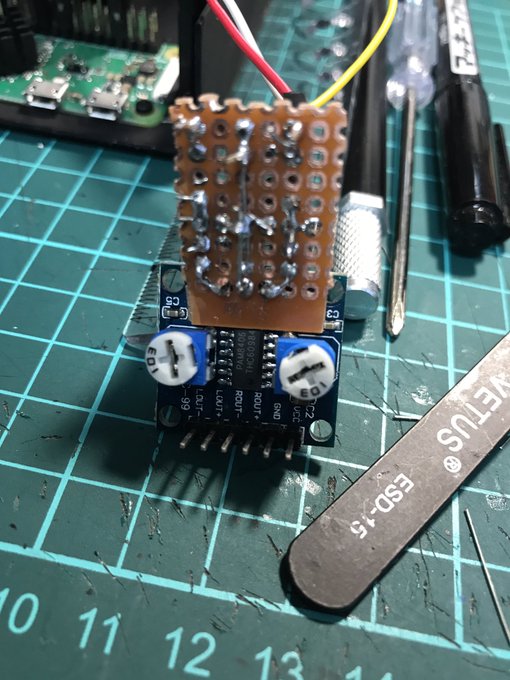

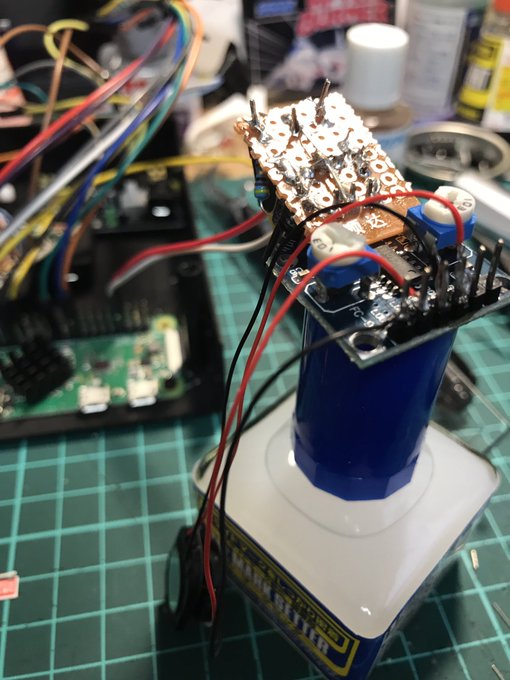

@tksm372 @Pandaprecision1 ローパスフィルター作りました! お湯は湧かなくなりました!やった。 しかし音量が大きくなりませんでした。 抵抗が47Ω GNDのコンデンサが0.47uを使いました。アンプも別のものなので手持ちのパーツだとこれが限界のようです。 pic.twitter.com/kXdIpXAb1s
gaug @gaug888
すみません。明日からローパスフィルターやります。早く帰れたら… pic.twitter.com/KMhe0NFX2H
拡大
拡大
拡大
gaug @gaug888

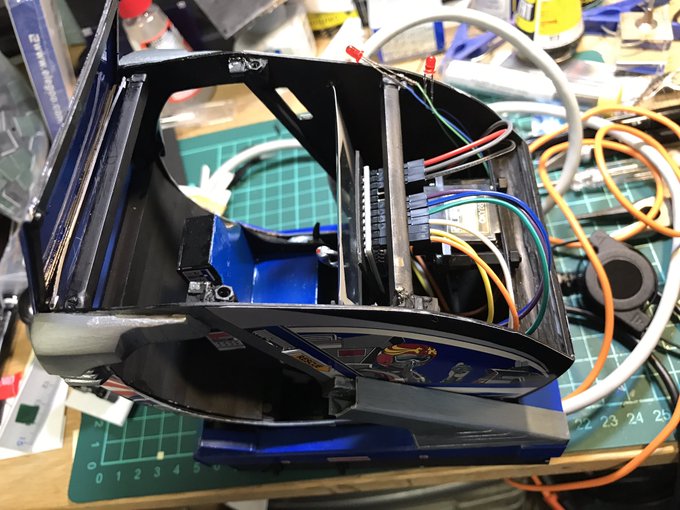

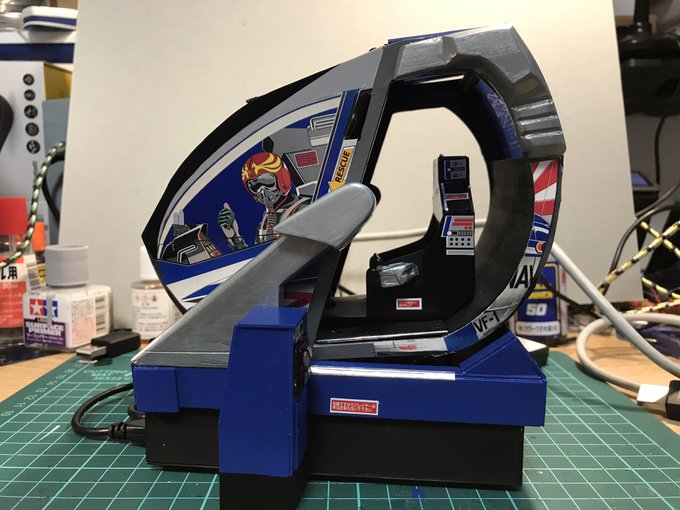

#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。配線したら2度と分解できそうも無い気がしたので先にシール貼っておく。中と外側の入り込む所だけやっておこうと思ってたのに気がついたら全部貼ってた。まだ完成ではありません。 pic.twitter.com/FTe53PghVJ
拡大
拡大
拡大
拡大
gaug @gaug888
@tksm372 @Pandaprecision1 や、やはり…フィルターになって無かったんですね…手抜いたらダメだなぁ。 すみません、リトライします。
gaug @gaug888

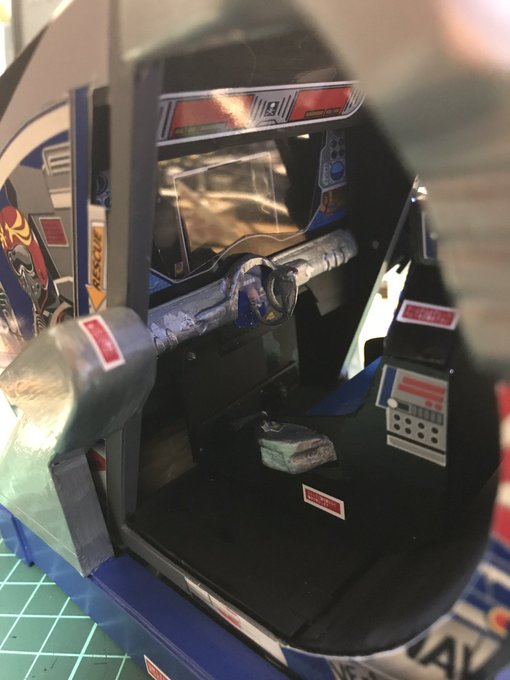

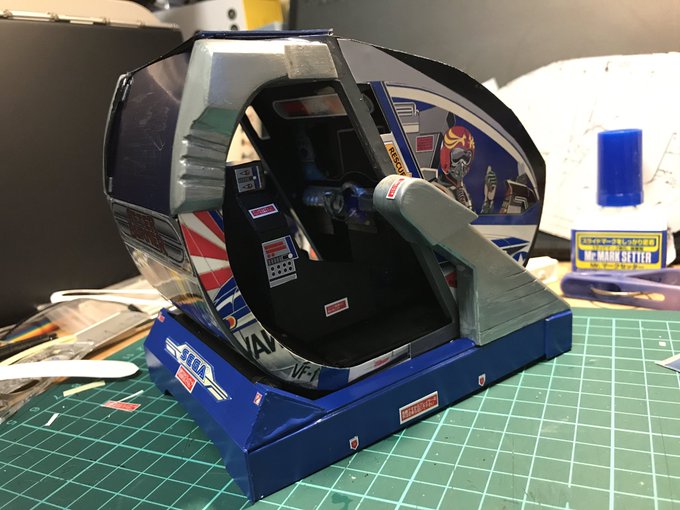

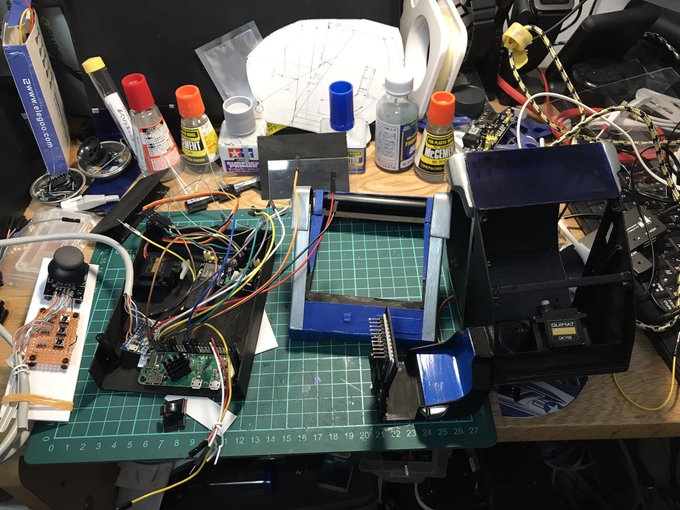

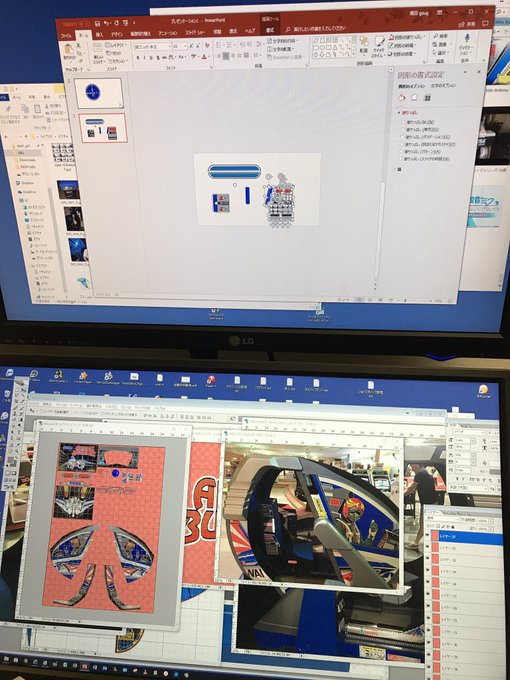

#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。サウンドの方は色々教えて頂きローパスフィルターを組んでみるも状況変わらず。基板を組み込み始めて配線の多さにこのまま組立てるとヤバイと感じて先にシール貼ることに。しかし情報少なくコラージュ+パワポで作りました1日がかりで。 pic.twitter.com/AoZs7fYAjL
拡大
拡大
拡大
gaug @gaug888
@tksm372 @Pandaprecision1 ぐはっ、やってみたけど大きな変化はありませんでした…ゲーム起動すると常にヤカンの湯が沸いてます。 今回甘くみてコンデンサしか買わなかったので0.1uのコンデンサと抵抗がありません。手持ちの47Ω抵抗使っている事。そしてどうもこの電源ボードが怪しい気がします。トホー pic.twitter.com/cBwOG9BG2f
gaug @gaug888

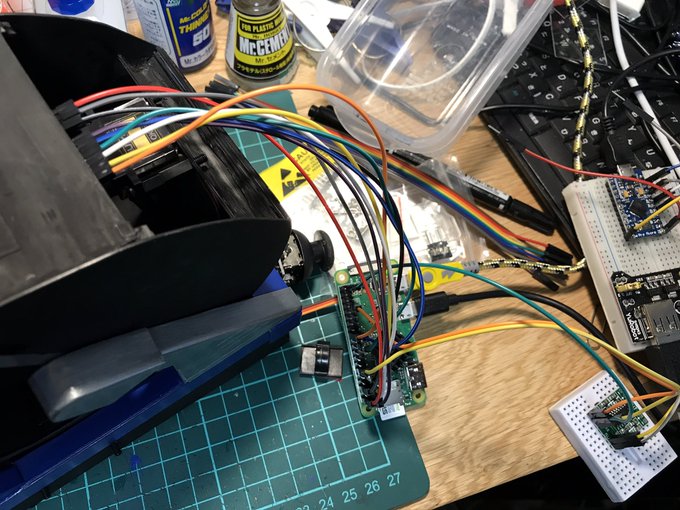

#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。サウンド周りを残して他の部分は終了。動作テストして電子工作はパーツが届いたら再開しよう。 忘れてた1.4インチLCDの表示をやらないと…やり方忘れてて上手く映るか不安だなぁ。 pic.twitter.com/Hh1smf9fn1
gaug @gaug888

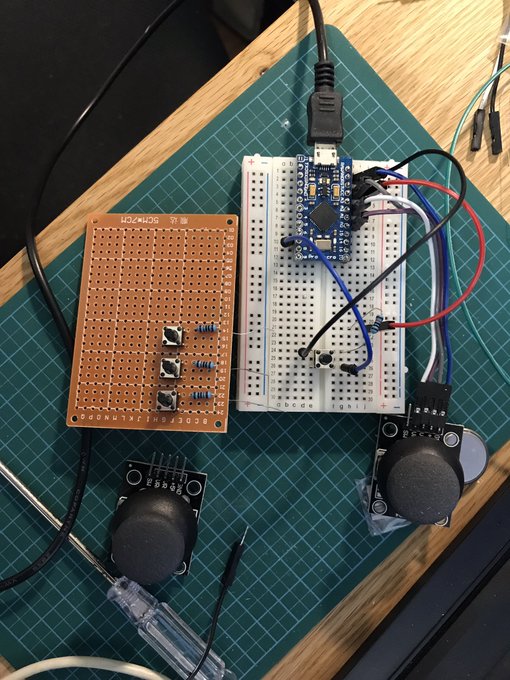

#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。皆さんのお陰でサウンド周りは一段上を狙うことに。パーツが来るまで止まるのでコントローラーを並行して手をつける。といってもレイアウトで悩み配置だけ。 いやホントに助かりました。レス頂きました皆さんありがとうございます。 pic.twitter.com/8nMdm2P2Ki
拡大
gaug @gaug888
@tksm372 @Pandaprecision1 うあー…今まで格闘してて、こんなもんかなぁとツイートしようとしてたら…。 別次元ですねー。こちら昨日のはpam8403の切手サイズの奴でボリューム絞らないと焼けるなぁとボリューム付きのpam8406搭載のコレでやってみてました。コンデンサー重要ですね。パーツ揃えないと…。脱帽です。 pic.twitter.com/Db7uWh5g6J
gaug @gaug888
@tksm372 ありがとうございます。このスピーカーの小さい方は1wだからかとても熱くてプラ板の中には入れられませんでした。トホー。 可能であれば結果お聞かせ下さい。
gaug @gaug888
#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。retro pi 再インストールしてやってみたら鳴りました。鳴ったけどさ…なんかかなしいノイズまみれの音だった…。スピーカー熱くて持てないし。ちょっとこれは乗せられないなぁ。 pic.twitter.com/wbsF9pFMJu
gaug @gaug888
@catsin 毎度すみません。configなんですがラズパイ側の方は3.5ミニに指定するとA4エラーなる表示で設定変えられませんでした。retro pi 側のconfigでオーディオ出力を3.5ミニに指定してあります。 kinokorori.hatenablog.com/entry/2017/10/… こちらの簡単な方でやってみたのですがダメでしたー
gaug @gaug888

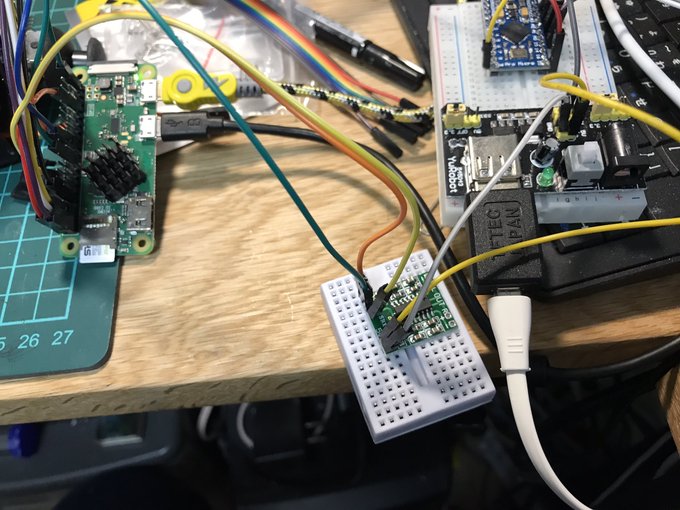

#ミニチュア #アーケード #アフターバーナー 毎日少しずつ。raspberry pi ZEROにはHDMIからの音声出力しか無いので音出し=HDMI接続になるのだが、pinからの出力も出来るらしいので試す。そして鳴らない。gpioの状態も見れない。今日は進捗無しでした泣 pic.twitter.com/9f3lyj7UZv
拡大
拡大
残りを読む(26)
