機械の立体図をフリーハンドでとんでもなく上手に描く人が製図のテクニックを解説「恐ろしいレベル」「弊社に欲しい」

スレッド読んだだけで上手くなりそう…
1572
エ場長⚙️ @koh_joh_cho

問題の説明のために立体図描いてたら、「歩く三次元CADのエ場長さんがわかりやすい図を描いてくれてます」と 歩く三次元CAD… pic.twitter.com/cKemgsORpF

2019-10-16 16:53:45
拡大
リンク はたらこねっと よく解る!CAD【職種図鑑】 CADのお仕事内容や必要なスキルはもちろん、未経験でも働けるのか、どんな人が採用されやすいかなど、採用担当者の話を交えてご紹介!経験者の体験談もあるので、自分にあったお仕事かを吟味しましょう。 1 user 5
@sasamek1

フリーハンドでこれはやばい。天才的。完璧。弊社にもほしい。 twitter.com/koh_joh_cho/st…

2019-10-17 19:27:51
ヌマさん @glassh0pper_

楕円定規使わずに一発で半円描けるのは凄いかも… twitter.com/koh_joh_cho/st…

2019-10-17 17:39:14
主犯@[DETN] @syuhann

歩く三次元CAD…元ものづくり工場で加工業務していた身としては恐ろしいレベルの図だなぁ 簡略図ならまだしもここまで精工にかけないw twitter.com/koh_joh_cho/st…

2019-10-17 14:35:41
タト @1101tato

基本が抑えられためっちゃキレイな立体図だ。『テクニカルイラストレーション』といって検定もある技法で、触れてみておくと頭の中で立体をイメージしやすくなるし、イメージのアウトプットが手早くわかりやすくできることで打ち合わせの場でも大変役立つ良いことづくめなスキルだー。 twitter.com/koh_joh_cho/st…

2019-10-17 12:09:20
densan @densan0707

このスキル欲しかった お客様に説明する時CAD図が無いと手で書いて説明するんやけど上手い下手じゃなくて、分かりやすい画が描けない、お客様も理解してくれてるから臭い画でも分かってくれるんやけど偉いさんが来ると全然分かって貰えなくて辛い、欲しい画って難しいで twitter.com/koh_joh_cho/st…

2019-10-17 13:37:39
レモン画翠 @LEMONGASUI

一連のツリー含めとても勉強になる…。CADソフト使えて当たり前の時代ですが、事前にどれだけ精密な図面をCADでおこしても、現場でやっぱり変更!はよくあることなので、その場でフリーハンドでサッとこういう図が描けるだけで自分が発注側・受注側どちらの立場だったとしても説得力が違う気がします twitter.com/koh_joh_cho/st…

2019-10-17 16:39:14
掛橋 輝 @kakehasi

物凄く解りやすい… 畑違いのエンジニアですけど、相当高いレベルの知識と経験が無いとなかなかできる事では無いのが、肌身に感じることが出来ます。 凄いとしか言葉が出ないな(汗 twitter.com/koh_joh_cho/st…

2019-10-17 13:03:28
解説コーナー!
エ場長⚙️ @koh_joh_cho

仕事終わって見てみたら何これめっちゃ伸びてる… これそんなに強い技能なんかな… 立体図の書き方ツイートぶら下げたら需要ありますか?

2019-10-16 22:53:12
エ場長⚙️ @koh_joh_cho

まず、元から立体図をここまで描けたわけじゃありません。 仕事柄、授業で形状を理解してもらうためにはこのスキルは必須だなぁと思ってまして。黒板に立体図を描く練習は継続してやってました。 何事もやらなきゃ上達はしないんだなぁと。 あとはいかにコツを会得するかですよね。

2019-10-16 23:30:12
エ場長⚙️ @koh_joh_cho

うまい板書は能率の良い教育、理解の深まる教育に直結するので、僕はその面で長けた先生になりたいと思ってまして。 こんな感じで描いてます。 pic.twitter.com/SzHorGpC58

2019-10-17 00:11:07
拡大
エ場長⚙️ @koh_joh_cho

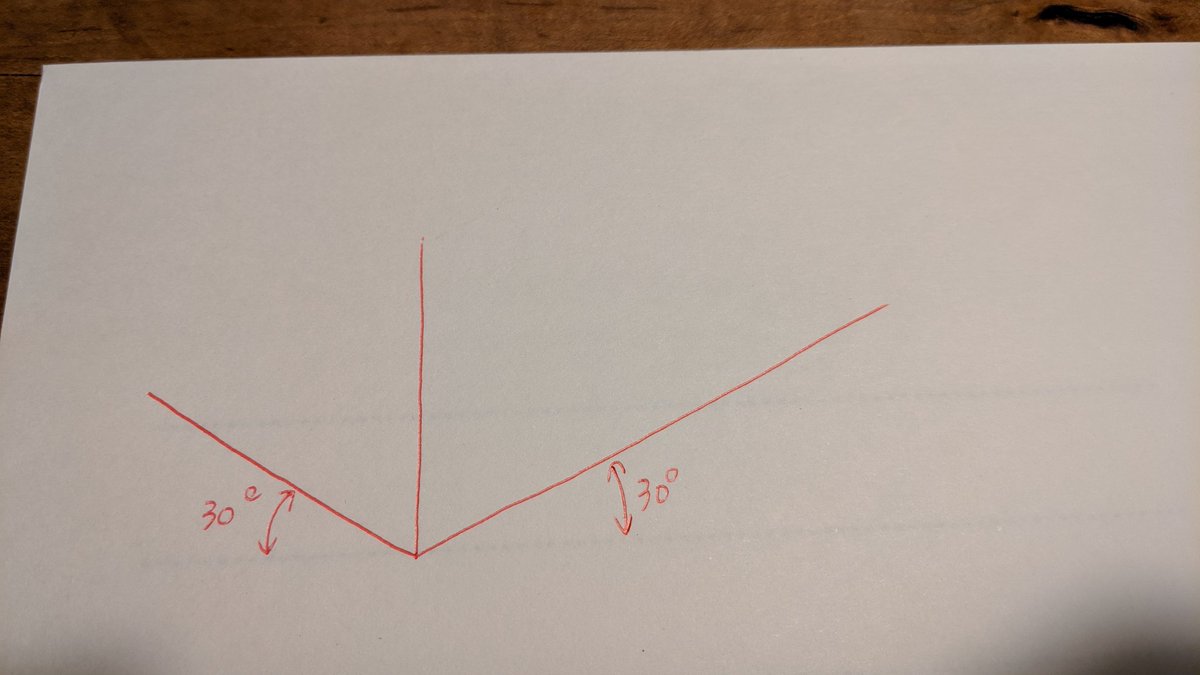

まず立体図の種類ですが、よくあるのはカバリエ図、キャビネット図、そして等角図(1枚目) 僕の描いてるのは等角図です。 30°ずつ傾けた軸と、垂直軸の3軸で構成されてます。 フリーハンドなら正確でなくてよいので、だいたい30°の軸を描いてみてください(2枚目のような) pic.twitter.com/bhycossZuc

2019-10-17 00:41:33
拡大
拡大
エ場長⚙️ @koh_joh_cho

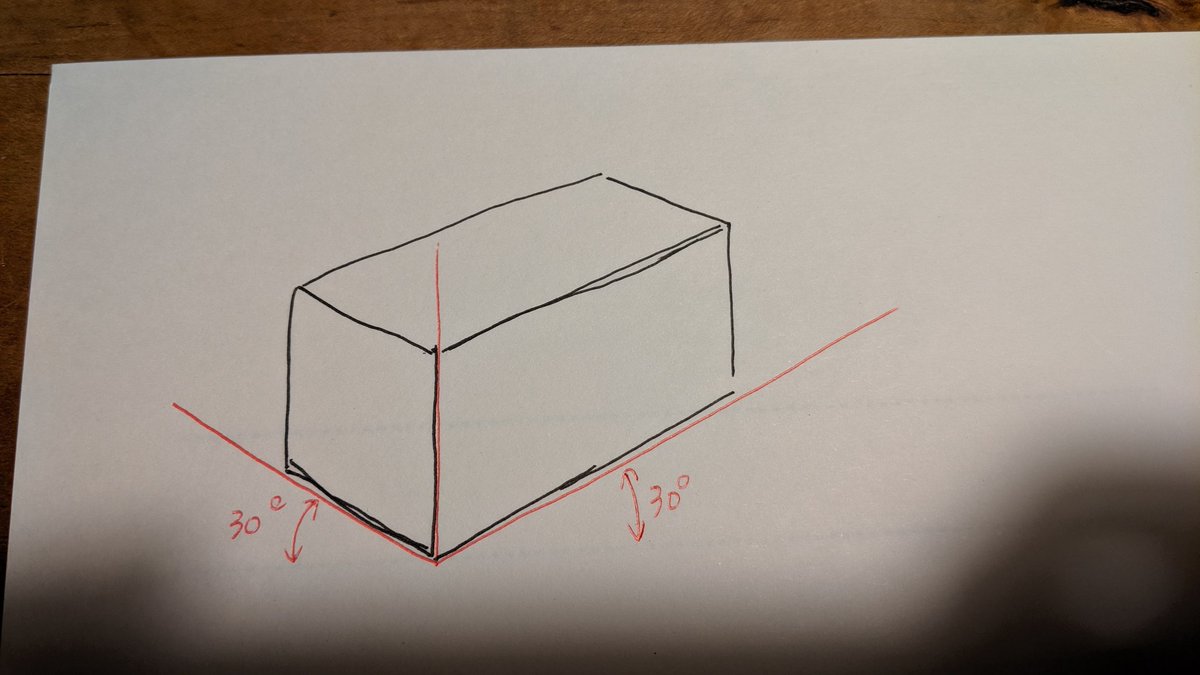

いきなり欲張ってもうまくいかないので、こんな単純な形からやってきましょう。 とにかく、30°と垂直、そして線と線の平行に気を遣いましょう。 pic.twitter.com/ezijr1oLWa

2019-10-17 00:44:13
拡大
拡大
拡大
拡大
エ場長⚙️ @koh_joh_cho

平行がイケそうなら、つぎに斜面のある図も描いてみましょう。 まずは1つの斜面を持つ立体。 次に2つの斜面… pic.twitter.com/zwu6cod0wQ

2019-10-17 00:56:45
拡大
拡大
拡大
拡大
エ場長⚙️ @koh_joh_cho

IJは2斜面のつづき KLは3斜面。2斜面できればよっぽどの立体図は大丈夫。 ある程度描ける方は、定規を使わないことが訓練になります。 そろそろ寝ますw 今日14時間労働でしてw おやすみなさい。 次は円(楕円)いきますね。 その後で断面図やります。 pic.twitter.com/OTK9p8TkQk

2019-10-17 01:12:07
拡大
拡大
拡大
拡大
エ場長⚙️ @koh_joh_cho

おはようございます、よく寝ましたw あと大元のツイートで、断面図を見る方向を矢印で表してますが、30°を意識するとこんな感じで書けます。 矢印も立体化した方がどこからどう見るのか明確になる気がします。 pic.twitter.com/oJmQ5WHH1f

2019-10-17 09:09:04
拡大
エ場長⚙️ @koh_joh_cho

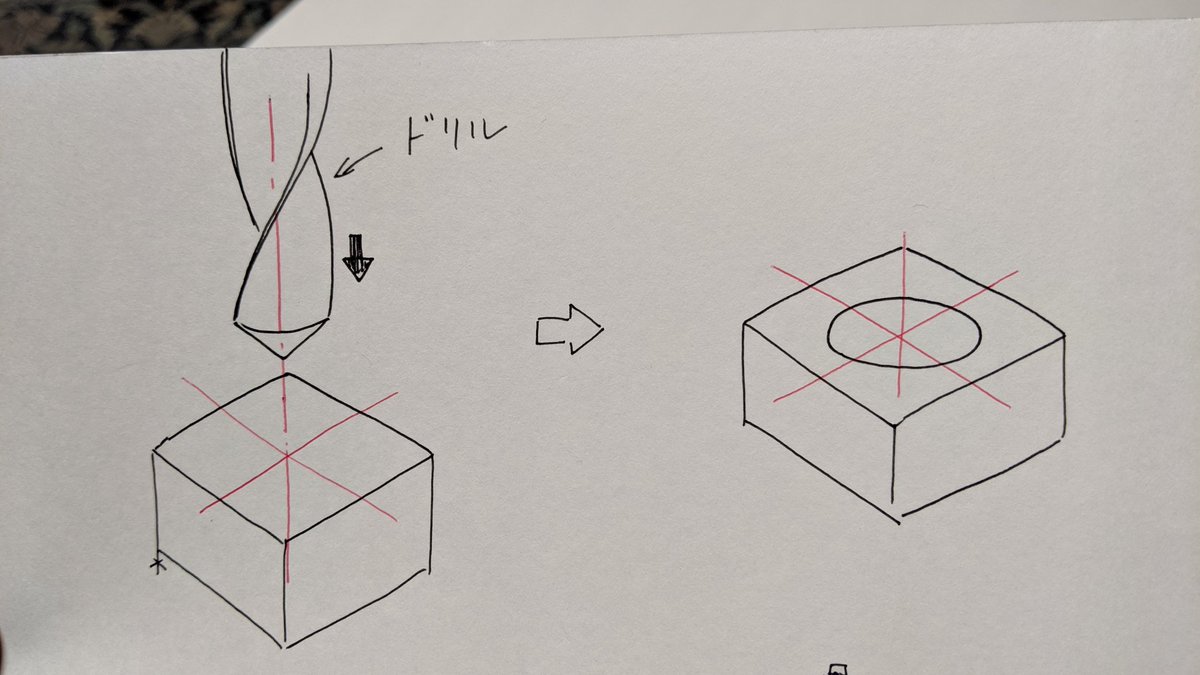

楕円について! 厚み(高さ)のあるブロックに、上からドリルで穴を開けると、こんな楕円になります。 1枚目左側のように、穴を空ける位置に3本の線を引き、楕円を描いてみてください。 楕円は一番直径の大きくなる方向の軸(長軸)と、その逆の短軸がありますので、それを意識します。 pic.twitter.com/JzYUuXQHQw

2019-10-17 09:38:58
拡大
拡大
エ場長⚙️ @koh_joh_cho

等角図の楕円は、真円を35°16'傾けた形状だそうです。これを描くには数を重ねるしかありません。 描くときは必ず3本(またはそれに長軸を加えて4本)の線を引き、楕円が線の交点を通ることを意識してください。 なお薄板に穴をあけると、板厚のぶん離れて円の終わりの楕円が入りますよね。 pic.twitter.com/fQbmwINbZr

2019-10-17 09:43:21
拡大
エ場長⚙️ @koh_joh_cho

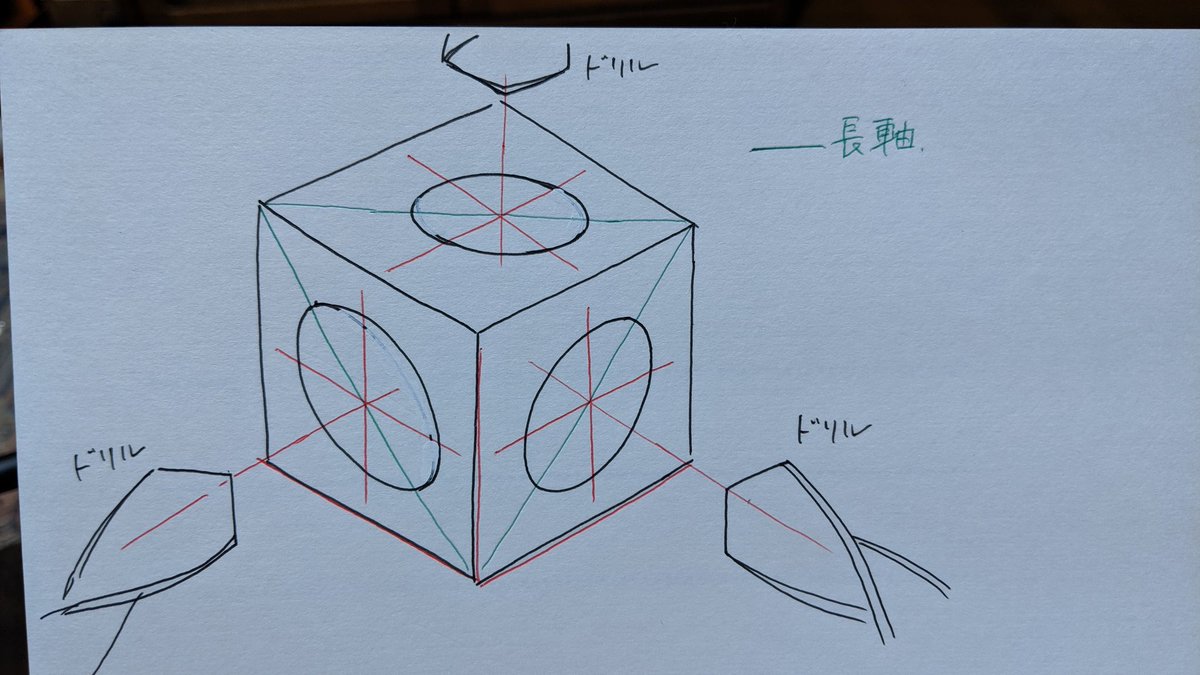

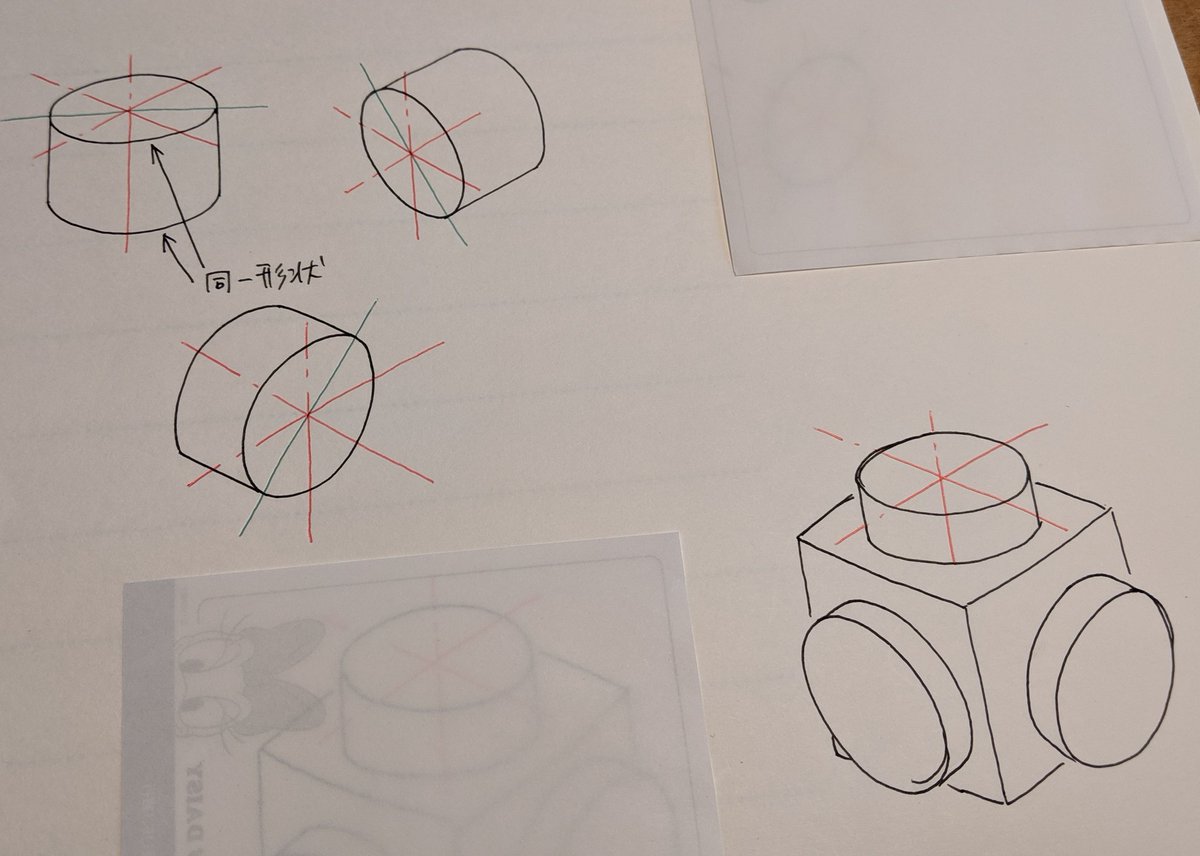

さて、上から穴を空けた楕円が描けるようになったら、別の面からの穴も描いてみてください。 どこが長軸になるか、もうお分かりの方もおられると思いますが、面の長い方の対角線ですよね。 円柱や、ブロックから円柱が飛び出たようなのも描いてみてください! pic.twitter.com/YJ0ZhjCkVB

2019-10-17 10:05:33
拡大
拡大
拡大
拡大
エ場長⚙️ @koh_joh_cho

ちょっと円筒を描く動画を。 縦向きになっちゃいましたすみません。 僕は長軸から描くのが好きみたいです(自己理解) pic.twitter.com/tsjS13NWXc

2019-10-17 10:09:20
エ場長⚙️ @koh_joh_cho

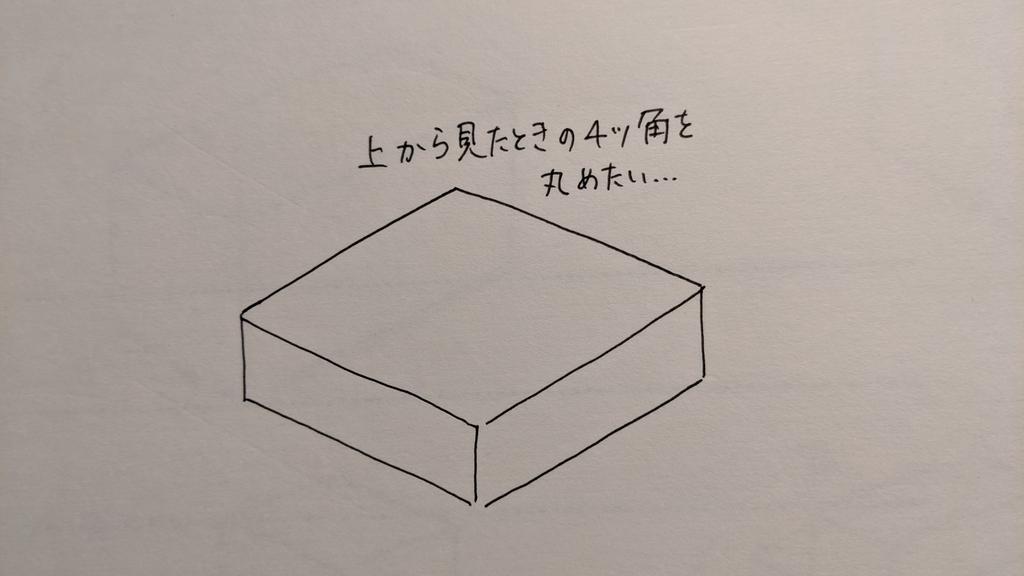

楕円の応用が「角丸め」です。 楕円を30°の2本線で分割してみましょう。 それぞれ四角いブロックと同じ位置に、4分割した楕円をおけば、それっぽくなります。 イキナリ!描くのは難しいので、下書きとして四角いブロックを描いておいて、あとで不要部は消せば良いと思います。 pic.twitter.com/IhbUxkUXbW

2019-10-17 10:29:56
拡大
拡大
拡大
拡大
残りを読む(15)
