凍土遮水壁は計画通りに凍りそうだが、4m盤への地下水流入はあまり減りそうにない

凍土遮水壁は、トレンチ下部の(今の計画で)凍結しない部分からの地下水流入が多く、4m盤への地下水流入量はあまり減らせそうにありません。(今後、新たな追加対策が必要になりそうです。) しかし凍結自体は(時間はかかっているものの)着実に進展しています。報道を含めて「凍らない」というデマや誤解が散見されますが、そう判断するのは早計です。 凍土壁の効果が十分に出てくるのはだいぶ先になるでしょう。凍土壁の効果発現を前提にした現在のタンク計画は、大きく見直しを迫られそうです。
22
Kontan_Bigcat @Kontan_Bigcat

補足)今回のまとめは、私の作るまとめとしてはやや異例の内容となっている。「海水配管トレンチ下部の未凍結部分を通じて、4m盤に想定を超える地下水が流入している」という確実な証拠はもちろん存在しないから、私としてはいつもより踏み込んだ発言をしたつもりである。(続く

2016-08-18 19:05:28
Kontan_Bigcat @Kontan_Bigcat

続き)しかし、凍土遮水壁の凍結が進んでいるという、東電のデータを疑う理由はどこにもないと思われるし、4m盤への地下水流入がさほど減っていないのは事実である。この状況を説明する、最もありえそうな理由として「トレンチ下部からの地下水流入」は、真っ先に疑うべきだろう。(続く

2016-08-18 19:09:49
Kontan_Bigcat @Kontan_Bigcat

続き)それなのにエネ庁/東電は、「トレンチ下部からの地下水流入が想定よりも多い」可能性について、全く触れようとしていない。これは、明らかに不自然である。(また、地下水流入の可能性を否定するような説明も行われていない。)(続く

2016-08-18 19:13:12
Kontan_Bigcat @Kontan_Bigcat

続き)エネ庁/東電としては、「次の追加の対策」が決まるまでは、「うまく行っていない」という事実はごまかしておきたいのだろう。だから、それが決まるまで、凍土遮水壁はいつまでも「評価中」なのだ。(規制庁もそこは理解していて、判断の先延ばしを許容しているように思われる。)

2016-08-18 19:18:18



【補足2】4m盤側で、互層部と中粒砂岩層は連通しているかもしれない

Kontan_Bigcat @Kontan_Bigcat

【補足2】 4m盤(のどこか)で、中粒砂岩層(上部透水層)と互層部(下部透水層)は連通しているフシがある。このため互層部→中粒砂岩層へと/地下水が流れ、4m盤の汲み上げ量が減らないのかもしれない。(もちろん実際のことはわからないが、エネ庁/東電はこの件をごまかしている。)(続く

2016-08-22 15:28:49
Kontan_Bigcat @Kontan_Bigcat

続き)8/18 監視・評価検討会資料【PDF:14MB】 nsr.go.jp/data/000161040… の一番最後のページに互層部水頭のグラフが掲載されているが、4m盤側の水頭(グラフ④~⑩の黒線)は、凍土遮水壁の運用開始時に低下し、その後、ずっと横ばいとなっている。(続く

2016-08-22 15:37:35
Kontan_Bigcat @Kontan_Bigcat

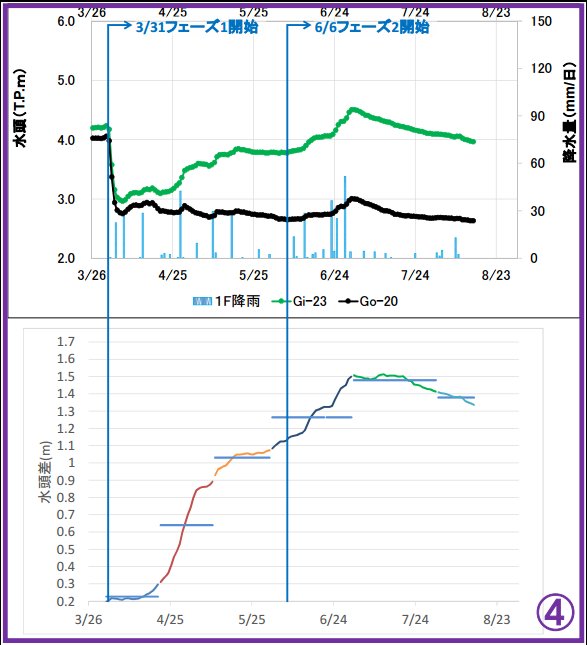

続き)④地点の4m盤の互層部水頭(黒線)は、TP+3m弱で推移しており、これは、中粒砂岩層の水頭に近い。(中粒砂岩層の水頭よりはやや高い。) ほかの地点でも同様だが、これは、互層部と中粒砂岩層の連通を示しているかもしれない。(続く pic.twitter.com/gxTXtMLMWi

2016-08-22 15:44:57
拡大
Kontan_Bigcat @Kontan_Bigcat

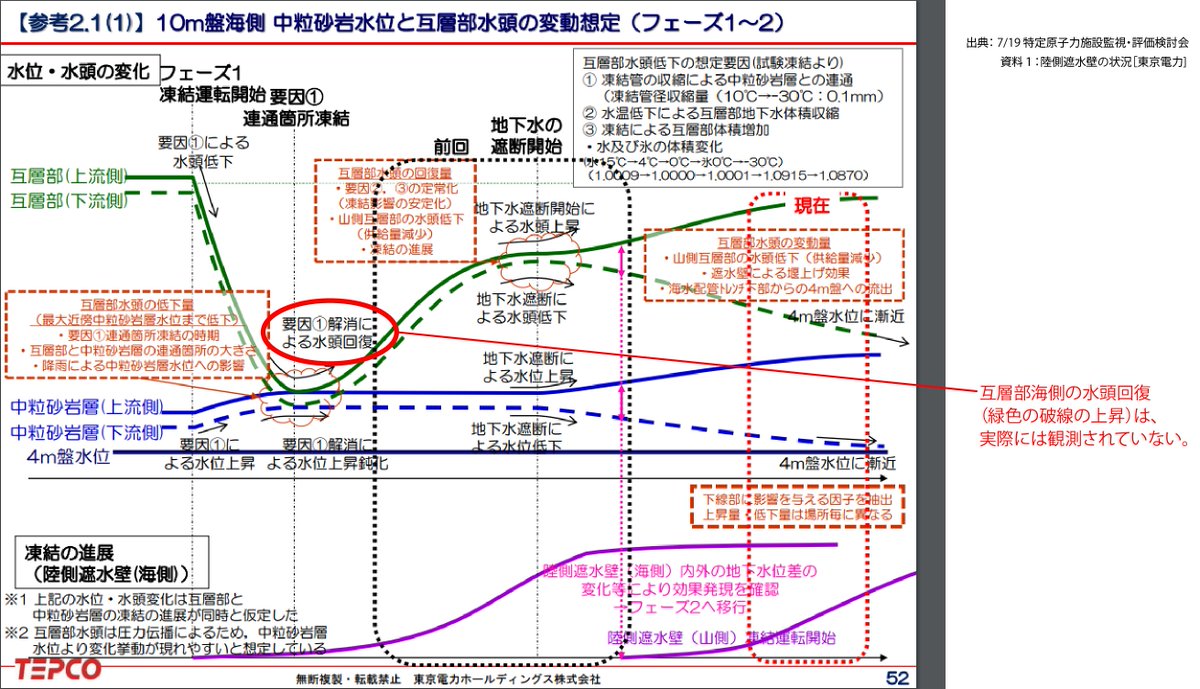

続き)7/19の監視・評価検討会資料 nsr.go.jp/data/000157688… では、東電は、4m盤側の互層部水頭(緑色の破線)が、いったん上昇したかのような説明を行っているが、そのような現象は観測されていない。(続く pic.twitter.com/0HUtGnMZod

2016-08-22 15:49:05
拡大
Kontan_Bigcat @Kontan_Bigcat

続き)4m盤側の互層部水頭の再上昇が起きなかった理由として、何らかの理由により、互層部と中粒砂岩層の連通が続いている可能性が考えられる。(そして、エネ庁/東電は、その事実をごまかしている。) むろん事実はわからないが、私は怪しいと感じている。

2016-08-22 15:55:01

# 7/19 特定原子力施設監視・評価検討会

Kontan_Bigcat @Kontan_Bigcat

本日、更田さんはこんなことを言ったけど、今でもタンクの増設が追いつかないのだから、全くの妄言としか思えない。(続く twitter.com/Spia23Tc/statu…

2016-07-19 12:01:13
Kontan_Bigcat @Kontan_Bigcat

また、いったん建屋滞留水の濃度は下がるだろうけど、炉心冷却水には、Cs-137、Sr-90は出続けるので、建屋滞留水の濃度も、ふたたび次第に上がってきてしまうだろう。そこをどう考えているのか?

2016-07-19 12:05:57
Kontan_Bigcat @Kontan_Bigcat

7/19の監視・評価検討会で、更田さんは「建屋地下の滞留水を2回抜いて、汚染度(津波による流出リスク)を下げる」ことを提案していたけど、炉心からCs-137の溶出は続くので、いずれは濃度が上昇してしまうtwitter.com/Kontan_Bigcat/…

2016-07-26 09:23:16
Kontan_Bigcat @Kontan_Bigcat

今日(7/19)の監視・評価検討会資料 nsr.go.jp/disclosure/com… に、凍土遮水壁、補助工法部分の温度変化のグラフが出ていたので紹介しておく。(続く

2016-07-19 14:09:42
Kontan_Bigcat @Kontan_Bigcat

1号機北側」最も困難そうな箇所。 微妙に温度低下が見られるが、ここは目下、追加の補助工法を施工中。(続く pic.twitter.com/qJL1GtP6gC

2016-07-19 14:12:05
拡大
Kontan_Bigcat @Kontan_Bigcat

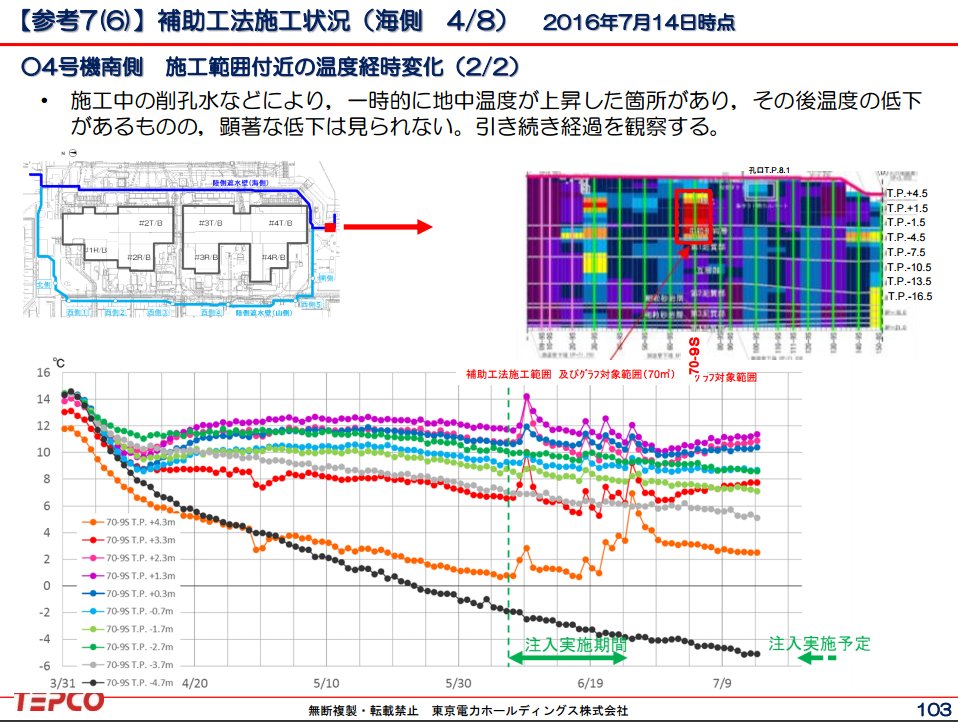

4号機南側」ここは補助工法の効果ははっきりしない。近日中に追加の補助工法を施工予定。(続く pic.twitter.com/RFuuexBVNd

2016-07-19 14:13:57
拡大
Kontan_Bigcat @Kontan_Bigcat

1号機東側(4箇所のうち一番北側の箇所)」ここも温度低下は見られず、苦戦している感じ。(続く pic.twitter.com/uKU5MSBO5G

2016-07-19 14:16:24
拡大
Kontan_Bigcat @Kontan_Bigcat

ちなみに、補助工法がうまく行った場所もある。こちらは「4号機南側」のもうひとつのほう。うまく行けば、一時的に(セメントの発熱により)温度は上昇するものの、あとはすみやかに温度が低下する様子がわかる。 pic.twitter.com/2k3091U05Z

2016-07-19 14:19:47
拡大



混乱する報道・まき散らされるデマ

Kontan_Bigcat @Kontan_Bigcat

この日テレの報道はひどいなぁ。凍土遮水壁は、地下水の流入を抑制するための対策。本日新たに更田委員がから要求があったのは、アウターライズ津波で、建屋地下の汚染水が流出することについての対策。凍土壁がうまく機能するかどうかは別問題。 twitter.com/news24ntv/stat…

2016-07-19 18:57:06
Kontan_Bigcat @Kontan_Bigcat

ありゃ、引き続き同様の報道を続けている(社会部原発班の川崎正明記者が解説)。 「福島第一原発 凍土壁と高濃度汚染水の現状」 #日テレNEWS24 #日テレ #ntv news24.jp/articles/2016/… その他、細かい間違いもあるけど、困った記者さんだな…。

2016-07-22 11:11:36
Kontan_Bigcat @Kontan_Bigcat

7/20東電「陸側遮水壁に関する報道について」 tepco.co.jp/press/news/201… 「本日、一部報道において『第一原発凍土壁 東電「完全凍結は困難」』との記事が掲載されています。」 コレ、ほとんどの人は理解不能では…。これが理解できる人には、そもそも説明は不要だろう。

2016-07-20 19:43:12
Kontan_Bigcat @Kontan_Bigcat

牧原 秀樹(衆院・自民党、弁護士)さん、報道を見て勘違いしたらしい。トンチンカンな記事をBLOGOSに載せている。(「想定していた効果は認められない見込み」なんてことは誰も言っていない。現時点で効果は認められないけど。) blogos.com/outline/184181/

2016-07-21 09:24:39
Kontan_Bigcat @Kontan_Bigcat

続き)松田公太さんも、同様な勘違い記事をBLOGOSに載せている。 皆さん、どうなっちゃっているのか…。 blogos.com/article/184220/

2016-07-21 13:55:42
